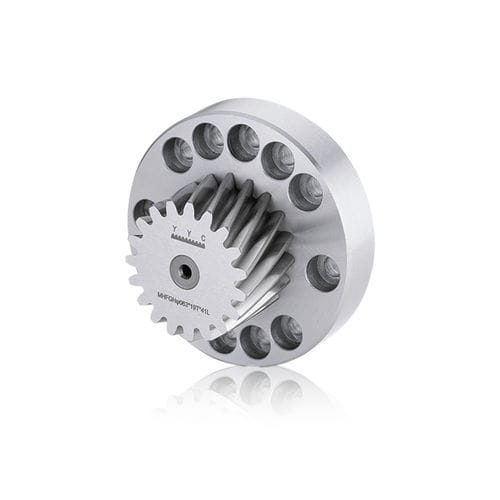

Zylinderförmiges Zahnrad Welded Flange Pinion

HelikoidalverzahnungFlanschKohlenstoffstahl

Produkt
Geschweißtes Flanschritzel MHGC0200121-DIN6-FW050-1, Modul 2, 12 Zähne, linksgängige Schraubenlinie.

Ritzel
Material: SCM415
Linksgängiger Helixwinkel: 19°31'42"
Aufkohlung/Anlassen (Kohlenstoffaufkohlung): Härte HRC60±2
Zähne: aufgekohlt und geschliffen

Flansch
Material: weichstahl S45C

Technische Daten
Modul (M): 2
Qualität (Q): DIN6
Zähnezahl (Z): 12
Außendurchmesser øD: 31.46 mm
ød2: 63 mm
Max. Vorschubkraftbereich: ≤20 kN
Max. Vorschubkraft: 6.91 kN
Gewicht: 0.10 kg
Teilkreisdurchmesser (ød): 25.465 mm
W1: 26 mm
Fig.: 1
Profilkorrekturfaktor (x): 0.50
Arbeits-Teilkreisdurchmesser-Bereich (ødwz): ≤50 mm
Arbeits-Teilkreisdurchmesser (ødwz): 27.465 mm
Flanschwelle (ød1): 31.5 mm
Schraubenspezifikation: 8 - M6 x 45°
ød3: 11 mm
ød4: 7.0 mm
Flansch-Teilkreisdurchmesser (ød5): 50 mm
W2: 41 mm
W3: 7.0 mm
W4: 3.0 mm
Einheit: mm

Eigenschaften / Technische Spezifikationen

• Produktmodell: MHGC0200121-DIN6-FW050-1
• Modul (M): 2
• Qualität (Q): DIN6
• Zähnezahl (Z): 12
• Ritzelmaterial: SCM415
• Schraubenlinie: links, 19°31'42"
• Aufkohlung / Härte: HRC60±2; Zähne nach dem Härten geschliffen
• Flanschmaterial: S45C
• Außendurchmesser øD: 31.46 mm
• ød2: 63 mm
• Teilkreisdurchmesser (ød): 25.465 mm
• Arbeits-Teilkreisdurchmesser (ødwz): 27.465 mm (Bereich ≤50 mm)
• Flanschwelle (ød1): 31.5 mm
• Flansch-Teilkreisdurchmesser (ød5): 50 mm
• Schraubenspezifikation: 8 - M6 x 45°
• Weitere Maße: ød3 = 11 mm; ød4 = 7.0 mm; W1 = 26 mm; W2 = 41 mm; W3 = 7.0 mm; W4 = 3.0 mm
• Max. Vorschubkraftbereich: ≤20 kN; Max. Vorschubkraft: 6.91 kN
• Gewicht: 0.10 kg
• Oberfläche / Härte: aufgekohlt, HRC60±2; Zähne aufgekohlt und geschliffen
