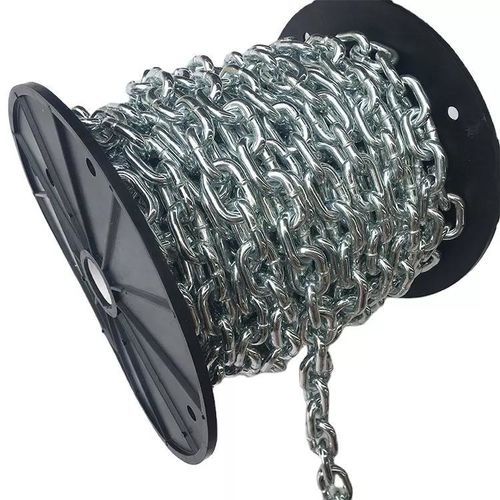

Schleppkette UK Standard

Stahlaus feuerverzinktem Stahlkurzgliedrige

Einführung
Fertigung von Ketten in verschiedenen Spezifikationen und Ausführungen, geeignet für industrielle Anwendungen.

Parameter
GLIEDSPEZIFIKATION | PRÜFLAST | BRUCHLAST | NETTOGEWICHT PRO 200FT (KG)
D (ZOLL / MM) | L (MM) | W (MM) | PRÜFLAST (KG) | BRUCHLAST (KG) | NETTOGEWICHT PRO 200FT B.F. (KG) | NETTOGEWICHT PRO 200FT H.D.G. (KG)
1/8 (3,2 mm) | L: 16 mm | W: 12 mm | Prüflast: 200 kg | Bruchlast: 400 kg | Netwt/200ft B.F.: 11,4 kg | H.D.G.: 11,74 kg
5/32 (4 mm) | L: 18,5 mm | W: 14,5 mm | Prüflast: 300 kg | Bruchlast: 600 kg | Netwt/200ft B.F.: 18,6 kg | H.D.G.: 19 kg
3/16 (4,7 mm) | L: 19 mm | W: 17 mm | Prüflast: 400 kg | Bruchlast: 800 kg | Netwt/200ft B.F.: 26,2 kg | H.D.G.: 27 kg
7/32 (5,5 mm) | L: 20 mm | W: 19 mm | Prüflast: 550 kg | Bruchlast: 1100 kg | Netwt/200ft B.F.: 36,8 kg | H.D.G.: 38 kg
1/4 (6,35 mm) | L: 22 mm | W: 21 mm | Prüflast: 750 kg | Bruchlast: 1500 kg | Netwt/200ft B.F.: 50 kg | H.D.G.: 51,5 kg
5/16 (7,94 mm) | L: 26 mm | W: 26 mm | Prüflast: 1200 kg | Bruchlast: 2400 kg | Netwt/200ft B.F.: 80 kg | H.D.G.: 82,4 kg
3/8 (9,5 mm) | L: 28 mm | W: 32 mm | Prüflast: 1700 kg | Bruchlast: 3400 kg | Netwt/200ft B.F.: 122 kg | H.D.G.: 125,7 kg
7/16 (11,11 mm) | L: 33 mm | W: 36 mm | Prüflast: 2300 kg | Bruchlast: 4600 kg | Netwt/200ft B.F.: 164 kg | H.D.G.: 169 kg
1/2 (12,7 mm) | L: 39 mm | W: 43 mm | Prüflast: 3000 kg | Bruchlast: 6000 kg | Netwt/200ft B.F.: 210 kg | H.D.G.: 216 kg
5/8 (15,8 mm) | L: 45 mm | W: 53 mm | Prüflast: 4700 kg | Bruchlast: 9400 kg | Netwt/200ft B.F.: 334 kg | H.D.G.: 344 kg
3/4 (19 mm) | L: 55 mm | W: 63 mm | Prüflast: 6800 kg | Bruchlast: 13600 kg | Netwt/200ft B.F.: 485 kg | H.D.G.: 499 kg
7/8 (22,2 mm) | L: 64 mm | W: 74 mm | Prüflast: 9250 kg | Bruchlast: 18500 kg | Netwt/200ft B.F.: 656 kg | H.D.G.: 675 kg
1 (25,4 mm) | L: 73 mm | W: 84 mm | Prüflast: 12150 kg | Bruchlast: 24300 kg | Netwt/200ft B.F.: 870 kg | H.D.G.: 896 kg

Normen
Normen auf Anfrage verfügbar.

Eigenschaften / technische Spezifikationen

• Marke: TOPONE Chain
• Produkt: UK Standard Short Link Chain
• Modell / Handelsbezeichnung: UK Standard Short Link Chain
• Verfügbare Durchmesser (D): 1/8\", 5/32\", 3/16\", 7/32\", 1/4\", 5/16\", 3/8\", 7/16\", 1/2\", 5/8\", 3/4\", 7/8\", 1\"
• Für jeden Durchmesser: L (mm), W (mm), Prüflast (kg), Bruchlast (kg), Nettogewicht pro 200ft in zwei Ausführungen (B.F. und H.D.G.)
• Beispiele Durchmesser → prüfung/bruch/nettogewicht: 1/8 (3,2 mm) → Prüfung 200 kg / Bruch 400 kg / Netwt/200ft B.F. 11,4 kg / H.D.G. 11,74 kg; 1/2 (12,7 mm) → Prüfung 3000 kg / Bruch 6000 kg / Netwt/200ft B.F. 210 kg / H.D.G. 216 kg; 1 (25,4 mm) → Prüfung 12150 kg / Bruch 24300 kg / Netwt/200ft B.F. 870 kg / H.D.G. 896 kg
• Technische Bilder und Produktansichten verfügbar (Fotos und Parameterdiagramme)
