Stahlkette

Kohlenstoffstahlrundverzinkt

Einführung

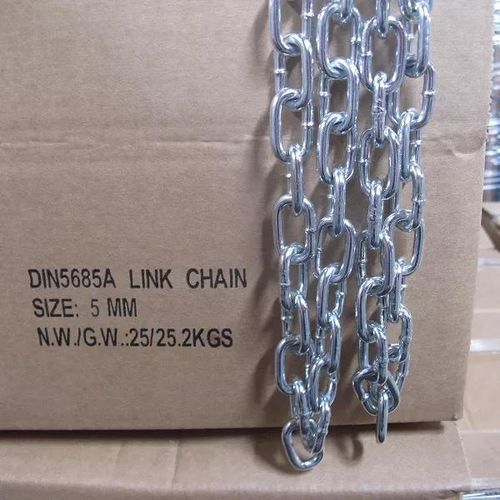

DIN5685 Gliederkette, auch DIN5685 Rundgliedkette genannt, gefertigt nach deutscher Norm. Beinhaltet DIN5685 Kurzgliedkette und DIN5685 Langgliedkette. Die hochfeste Schweißnaht bei den kleineren Größen führt zu hohen Bruchkräften.

Material

• Kohlenstoffstahl Q235 & Q195
• Hochkohlenstoffstahl
• Manganstahl
• CM490
• Super-Kohlenstoffstahl

Oberflächenbehandlung

• Primärfarbe
• Elektroverzinkung
• Feuerverzinkung
• Schwärzen
• Kunststoffbeschichtung (Spritz)
• Tauchlackierung

Verpackung

• Säcke
• Aufgewickelte Rollen
• Kunststofffässer
• Eisenfässer
• Holzkisten
• Kartons

Allgemein

• Geschweißte Kette
• Nicht für Überlast-Hebevorgänge

Parameter (Tabelle)
GRÖSSE | INNENLÄNGE (MM) | AUSSENBREITE (MM) | GEWICHT PRO 100M (KG) | ARBEITSLAST (N) | BRUCHLAST (N) | KLASSE
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

Normen

• DIN 766 (Kurzgliedkette)
• DIN 764 (Mittgliedkette)
• DIN 763 (Langgliedkette)
• DIN 5685
• DIN 22252

Technische Merkmale

• Produktname: DIN 5685 Chain
• Typ: Geschweißte Rundgliedkette (Kurz- und Langglied-Varianten)
• Verfügbare Materialien: Kohlenstoffstähle (Q235, Q195), Hochkohlenstoffstahl, Manganstahl, CM490, Super-Kohlenstoffstahl
• Oberflächenbehandlungen: elektroverzinkt, feuerverzinkt, geschwärzt, Kunststoff-Spritzbeschichtung, Tauchlackierung, Primärfarbe
• Verpackungsoptionen: Säcke, aufgerollte Rollen, Kunststofffässer, Eisenfässer, Holzkisten, Kartons
• Mechanische Daten: Größen, Gewichte, Arbeitslasten und Bruchlasten wie in der obigen Parametertabelle angegeben
• Hinweis zur Verwendung: Nicht für Überlast-Hebevorgänge
