Begrenzungskette

AnkerStahlKohlenstoffstahl

Übersicht

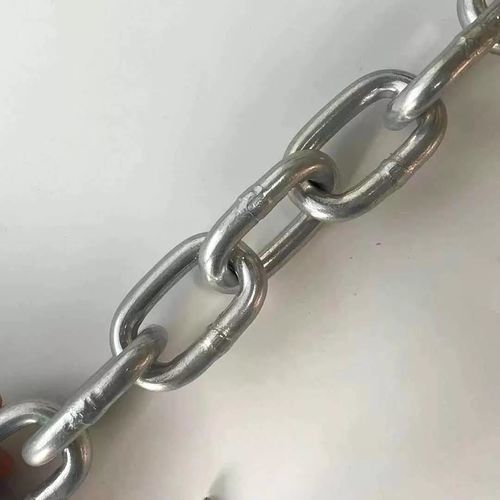

Die DIN 764 Kette (deutsche Norm für Kettenglieder mittlerer Länge) ist die anerkannte Norm für die Abmessungen von Kettengliedern. Die Kettengröße bezieht sich auf den Durchmesser des Gliedmaterials. Erhältlich in AISI316-Edelstahl, hochkohlenstoffhaltigem Stahl, Mangansstahl, CM490, Q235, Q195 und Super-Kohlenstoffstahl. Typische Anwendungen: Ankerkette, Zäune, Barrieren, Diebstahlschutz und allgemeine nicht hebegeeignete Einsätze. Nicht für Überkopf- oder Lasthebungen verwenden.

Einführung

• Material: Kohlenstoffstahl Q235 & Q195, hochkohlenstoffhaltiger Stahl, Mangansstahl, CM490, Super-Kohlenstoffstahl.
• Oberflächenbehandlung: Grundanstrich, elektrolytische Verzinkung, Feuerverzinkung, Schwärzen, Kunststoffbeschichtung, Tauchlackierung usw.
• Verpackung: Säcke, gewickelte Rollen, Kunststofffässer, Eisenfässer, Holzkisten, Kartons usw.
• Geschweißte Kettenkonstruktion.
• Nicht für Überlast- oder Überkopf-Hebevorgänge.

Parameter
GRÖSSE (mm) | INNENLÄNGE (mm) | INNENBREITE (mm) | AUSSENBREITE (mm) | LÄNGE FÜR 11 GLIEDER (mm) | GEWICHT PRO 100M (kg) | BRUCHLAST (kN) | PRÜFLAST (kg)
4 | 16 | 5 | 14 | 176 | 31.3 | 7 | 400
5 | 18 | 7 | 18.2 | 198 | 51.4 | 11.8 | 680
6 | 21 | 8 | 21.5 | 231 | 74 | 16.5 | 850
8 | 28 | 11 | 29 | 308 | 131.5 | 32 | 1680
10 | 35 | 14 | 36 | 385 | 200 | 50 | 2630
13 | 45 | 18 | 47 | 495 | 350 | 80 | 4200
16 | 56 | 22 | 58 | 616 | 520 | 125 | 6700
18 | 63 | 24 | 65 | 693 | 650 | 160 | 8400
20 | 70 | 27 | 72 | 770 | 820 | 200 | 10000
23 | 80 | 31 | 83 | 880 | 1100 | 250 | 13000
26 | 91 | 35 | 94 | 1001 | 1400 | 320 | 16000

Normen
DIN-Ketten (deutsche Norm) umfassen: DIN 766 Kette (kurze Glieder), DIN 764 Kette (mittlere Glieder), DIN 763 Kette (lange Glieder), DIN 5685 Kette, DIN 22252 Kette.

Technische Angaben

• Modell: Din 764 Chain
• Marke: TOPONE Chain
• Verfügbare Materialien: AISI316-Edelstahl, hochkohlenstoffhaltiger Stahl, Mangansstahl, CM490, Q235, Q195, Super-Kohlenstoffstahl
• Kettentyp: Geschweißte Kette mit mittleren Gliedern
• Oberfläche: Grundanstrich / elektrolytische Verzinkung / Feuerverzinkung / Schwärzen / Kunststoffbeschichtung / Tauchlackierung
• Verpackung: Säcke, gewickelte Rollen, Kunststofffässer, Eisenfässer, Holzkisten, Kartons
• Empfohlene Anwendungen: Ankerkette, Zäune, Barrieren, Diebstahlschutz, allgemeine nicht hebegeeignete Einsätze
• Nicht für Überkopf-Hebevorgänge verwenden
• Verfügbare Größen (mm): 4, 5, 6, 8, 10, 13, 16, 18, 20, 23, 26 (siehe Parametertabelle für Abmessungen und Leistungsdaten)
