Begrenzungskette

Ankeraus Edelstahl 316Kohlenstoffstahl

Übersicht

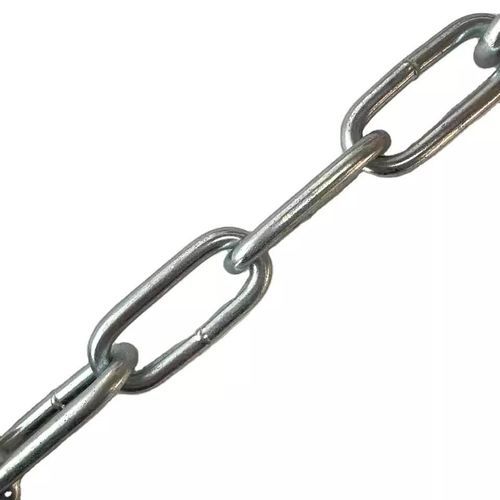

Die DIN 763 Kette (Großgliedkette) ist eine geschweißte Großgliedkette, hergestellt nach DIN-Normen für die Abmessungen der Glieder. Die Kettengröße bezieht sich auf den Nenndurchmesser des Gliedermaterials. Verfügbare Werkstoffe: AISI316-Edelstahl, hochkohlenstoffhaltiger Stahl, Manganstahl und verschiedene Kohlenstoffstahlgüten. Typische Einsatzzwecke: Ankerkettensysteme, Zäune, Barrieren, Diebstahlschutz und allgemeine Anwendungen ohne Hubzweck in Technik, Industrie, Landwirtschaft und maritimen Bereichen. Nicht zum Heben über Kopf geeignet.

Einführung
DIN 763 geschweißte Großgliedkette.

• Material: Kohlenstoffstahl Q235 & Q195, hochkohlenstoffhaltiger Stahl, Manganstahl, CM490, Super-Kohlenstoffstahl; ebenfalls in AISI316-Edelstahl erhältlich.
• Oberflächenbehandlung: Roh-/Primäroberfläche, elektrolytische Verzinkung, Feuerverzinkung, Brünieren, Kunststoffbeschichtung, Tauchlackierung etc.
• Verpackung: Säcke, auf Rolle gewickelt, Kunststofffässer, Eisenfässer, Holzkisten, Kartons etc.
• Typ: geschweißte Großgliedkette (DIN 763).
• Warnung: Nicht für Hubarbeiten über Kopf geeignet.

Parameter (Tabelle)
SIZE | INSIDE LENGTH | OUTSIDE WIDTH | WORKING LOAD | TEST LOAD | BREAKING LOAD | WEIGHT PER M
MM | +/-MM | MM | +/-MM | MM | +/-MM | KG | N | N | KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normen

• DIN 766 chain (short link chain)
• DIN 764 chain (medium link chain)
• DIN 763 chain (long link chain)
• DIN 5685 chain
• DIN 22252 chain

Anwendungen

• Ankerkettensysteme
• Zäune und Absperrungen
• Diebstahlschutz
• Allgemeine, nicht hubbezogene Einsätze in Technik, Industrie, Landwirtschaft und maritimen Bereichen (bei Verwendung geeigneter Zubehörteile)

Technische Merkmale / Spezifikationen

• Material: Kohlenstoffstahl Q235 & Q195, hochkohlenstoffhaltiger Stahl, Manganstahl, CM490, Super-Kohlenstoffstahl; ebenfalls in AISI316-Edelstahl erhältlich.
• Oberflächenbehandlungen: Rohzustand, elektrolytische Verzinkung, Feuerverzinkung, Brünieren, Kunststoffbeschichtung, Tauchlackierung etc.
• Verpackungsoptionen: Säcke, Aufrollen auf Spule, Kunststofffässer, Eisenfässer, Holzkisten, Kartons.
• Konstruktion: geschweißte Großgliedkette (DIN 763).
• Verwendungszweck: Universelle Kette für Technik, Industrie, Landwirtschaft und maritime Anwendungen; nicht geeignet für Hubarbeiten über Kopf.
• Detaillierte Größen- und Festigkeitsdaten: siehe Tabelle Parameter oben für Abmessungen (mm), Toleranzen, Arbeitslast (N), Prüfbelastung (N), Bruchlast (N) und Gewicht pro Meter (kg).
