Begrenzungskette

AnkerSignalStahl

Produktübersicht

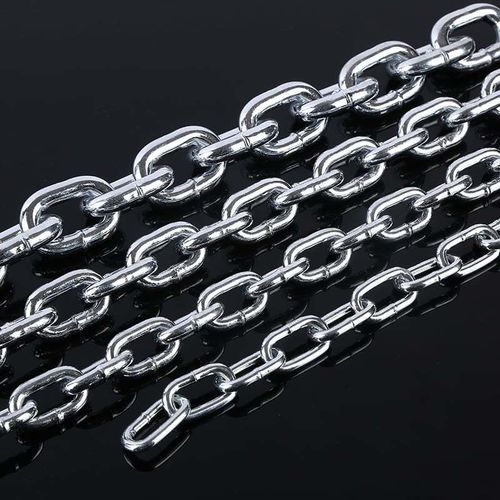

Die DIN 766 Kette (Kurzgliedkette, geschweißt) ist die dimensionsbezogene Referenz für Kurzgliedketten. Die Nenngröße entspricht dem Drahtdurchmesser des Glieds. Erhältlich in verschiedenen Stahlsorten und Oberflächenbehandlungen für Korrosionsschutz und allgemeine industrielle Anwendungen. Geeignet für Ankerkette, Zäune, Barrieren und Diebstahlschutz; nicht für Überkopf- oder Überlasthebungen geeignet.

Einführung

• Materialoptionen: AISI 316 Edelstahl, Kohlenstoffstähle (Q235, Q195), hochkohlenstoffhaltiger Stahl, Manganstahl, CM490, Super-Kohlenstoffstahl
• Oberflächenbehandlungen: Grundfarbe, elektro-galvanisiert, feuerverzinkt, schwärzen, Kunststoffbesprühung, Tauchlackierung
• Verpackungsoptionen: Säcke, gewickelte Rollen, Kunststofftrommeln, Eisentrommeln, Holzkisten, Kartons
• Kettentyp: geschweißte Kurzgliedkette
• Wichtig: nicht für Überkopf- oder Überlasthebungen

Anwendung

• Ankerkette
• Zäune und Barrieren
• Diebstahlsicherungen und Sicherheitsinstallationen
• Allgemeine industrielle Anwendungen ohne Hebezweck

Parameter
Tabellenkopf: SIZE | +/-MM | INSIDE LENGTH (MM) | +MM | -MM | INSIDE WIDTH (MM) | OUTSIDE WIDTH (MM) | LENGTH PER 11 LINKS (MM) | +MM | -MM | WEIGHT PER M (KG)
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normen

• DIN 766 Kette (Kurzglied)
• DIN 764 Kette (Mittelglied)
• DIN 763 Kette (Langglied)
• DIN 5685 Kette
• DIN 22252 Kette

Eigenschaften / technische Spezifikationen

• Model name: Din 766 Chain
• Anwendbare Normen: DIN 766 und zugehörige DIN-Kettennormen
• Materialoptionen: AISI 316 Edelstahl, Kohlenstoffstähle (Q235, Q195), hochkohlenstoffhaltiger Stahl, Manganstahl, CM490, Super-Kohlenstoffstahl
• Oberflächenbehandlungen: elektro-galvanisiert, feuerverzinkt, schwärzen, Kunststoffbesprühung, Tauchlackierung, Grundfarbe
• Verpackungsmethoden: Säcke, gewickelte Rollen, Kunststofftrommeln, Eisentrommeln, Holzkisten, Kartons
• Kettentyp: geschweißte Kurzgliedkette
• Vorgesehene Verwendungen: Ankerkette, Zäune, Barrieren, Diebstahlschutz, allgemeine nicht-Hebe-Anwendungen
• Größenbereich: Nenn-Drahtstärken von 2 mm bis 32 mm mit entsprechenden Maßen und Gewichten pro Meter (siehe Parameter)
• Warnung: nicht geeignet für Überkopf- oder Überlasthebungen
