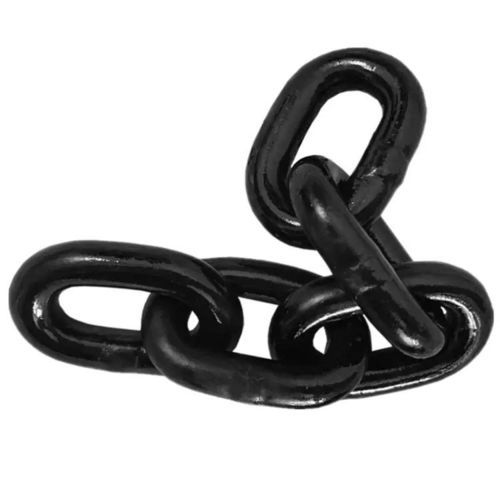

Antriebskette

Mitnahmefür AntriebStahl

Übersicht
Der Einsatz der DIN 22252 Kette bietet mehrere Vorteile in industriellen Anwendungen. Festigkeit und Dauerhaftigkeit: Die DIN 22252 Kette wird aus legiertem Stahl hergestellt und bietet hohe Zugfestigkeit und Korrosionsbeständigkeit. Verschleißfestigkeit: Die DIN 22252 Kette ist für Verschleißbeständigkeit selbst bei intensiver Nutzung ausgelegt, was Lebensdauer verlängert und Wartungs- sowie Austauschkosten reduziert. Vielseitigkeit: Die DIN 22252 Kette ist in verschiedenen Größen und Ausführungen erhältlich und eignet sich zum Fördern schwerer Lasten, für Hebe- und Hebevorrichtungen und mehr. Präzisionsfertigung: Hergestellt nach engen Spezifikationen zur Sicherstellung präziser Maße und konstanter Qualität, wodurch das Risiko von Kettenversagen reduziert wird. Kompatibilität: Konzipiert zur Zusammenarbeit mit Zahnrädern und Anbauteilen zur Bildung eines kompletten Kettenantriebssystems.

Anwendungen

• Armored Face Conveyors (AFC)
• Beam Stage Loaders (BSL)
• Road header machines
• Coal plows
• Andere schwere Industrie- und Bergbaugeräte, die Rundgliederketten erfordern

Einführung
Rundgliederkette, Rundstahlgliederkette, Rundgliederbergbaurate, DIN 22252 Bergbaukette, Förderketten für den Bergbau, Flight‑bar Kettensystem. Die DIN 22252 Kette ist gemäß der deutschen Norm DIN 22252 ausgelegt und gefertigt, die Maße, Werkstoffe und Eigenschaften festlegt. Sie findet Anwendung im Bergbau, Bauwesen und in Schwermaschinen, wo Festigkeit und Verschleißfestigkeit gefordert sind.

Parameter
Material: Kohlenstoffstahl, hochkohlenstoffhaltiger Stahl, Mangansstahl, 20MN2-Stahl, 25mnV-Stahl.
Kettenbehandlungsverfahren: Wärmebehandlung, Einsatzhärtung, Brünierung, Elektrophorese, Strahlen.

Normen
DIN-Ketten (nach deutscher Norm) lassen sich in folgende Normen unterteilen: DIN 766 Kette (Kurzglied), DIN 764 Kette (Mittglied), DIN 763 Kette (Langglied), DIN 5685 Kette, DIN 22252 Kette.

Normen - Abmessungstabelle (Werte in der Reihenfolge der Tabellenspalten)
Überschrift: nominal | Toleranz | nominal | Toleranz | innen | außen | Durchmesser | Länge | Stückgewicht (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3

Hinweise
Größere Kettengrößen auf Anfrage erhältlich. Gliedgröße (d) wird am geraden Teil des Glieds gegenüber der Schweißnaht gemessen. Gliedbreite (b1 & b2) wird außerhalb der Schweißnaht gemessen.

Stichwörter / Keywords
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain

Technische Daten

• Produkttyp: Rundglieder-Bergbau-/Förderkette (DIN 22252)
• Materialien: Kohlenstoffstahl; hochkohlenstoffhaltiger Stahl; Mangansstahl; 20MN2; 25mnV
• Behandlungsoptionen: Wärmebehandlung, Einsatzhärtung, Brünierung, Elektrophorese, Strahlen
• Abgedeckte Normen: DIN 766, DIN 764, DIN 763, DIN 5685, DIN 22252
• Typische Anwendungen: AFC, BSL, road headers, coal plows, heavy conveyors
• Dimensionale Bereiche und typische Stückgewichte: siehe Normen‑Tabelle oben (Nennmaße 10–152 mit entsprechenden Abmessungen und kg/m Werten)
• Hinweise: Größere Abmessungen auf Anfrage; Messkonventionen: d gegenüber der Schweißnaht messen; b1 & b2 außerhalb der Schweißnaht messen
