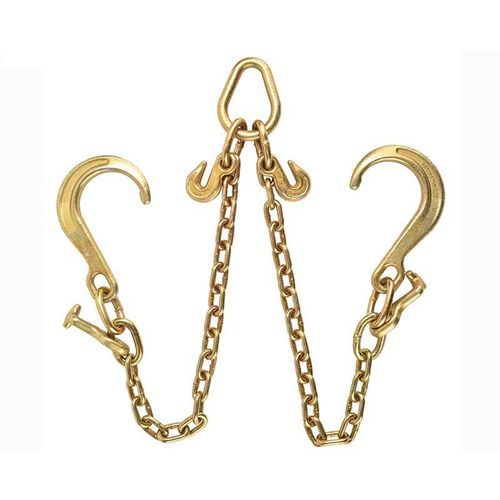

Kette für Antrieb G70 Tow

SchleppKohlenstoffstahlverzinkt

Produktübersicht
Die G70 Abschleppkette ist eine NACM/ASTM Grade 70 Transport-/Abschleppkette, ausgelegt für Ladegurgbindung und Abschleppanwendungen an Lkw. Hergestellt aus hochwertigem, wärmebehandeltem Kohlenstoffstahl mit erhöhter Härte- und Verschleißfestigkeit. US-Typ mit gelber Beschichtung optional, lieferbar mit Clevis-Slip-Hook für Lkw. Entspricht DOT-Anforderungen für Abschleppzwecke.

Einführung

• Größenbereich: 1/4" ~ 3/4" (ca. Ø 7 mm ~ 20 mm)
• Zulässige Arbeitslast (WLL): 3.150 lbs ~ 24.700 lbs (ca. 1.430 kg ~ 11.200 kg)
• Oberflächen: unbehandelt; verzinkt; feuerverzinkt
• Material: hochwertiger wärmebehandelter Kohlenstoffstahl
• Sicherheitsfaktor: 4 × WLL

Parameter (Definitionen)

• Chain Grade: NACM/ASTM-Klassifizierung; höhere Grade bedeuten bei gleicher Nennstärke höhere Tragfähigkeit.
• Working Load Limit (WLL): Nennbetriebswert — maximale empfohlene Last in direkter Zugbeanspruchung an einer unbeschädigten Kettenlänge.
• Proof Test: Mindestzugkraft, die während der Fertigung als Integritätsprüfung angewendet wird; kein Konstruktionskriterium.
• Minimum Breaking Force: Minimale Kraft, bei der die Kette im Fertigungstest versagt hat; Prüf- und Abnahmekriterium, kein Betriebskonstruktionswert.
• Überkopf-Hebung: Heben einer frei hängenden Last, bei der ein Absturz zu Personenschäden oder Sachschäden führen kann — G70 Abschleppketten sind für Transport/Abschleppen vorgesehen, nicht automatisch für Überkopf-Hebungen ohne spezielle Zertifizierung.

Größen- / Leistungs-Tabelle (Zeilen zeigen die original veröffentlichten Rohwerte; Spaltenfolge wie in der Ursprungstabelle)
Spaltenfolge (wie in der Quelle): Size | D (falls angegeben) | Inside Length A | A +/- | Outside Width B | B +/- | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
Row: 3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
Row: 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
Row: 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
Row: 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
Row: 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
Row: 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
Row: 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
Row: 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
Row: 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
Row: 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
Row: 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
Row: 16 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
Row: 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
Row: 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
Row: 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
Row: 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
Row: 25 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
Row: 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
Row: 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Standards & Verpackung

• Standard: G70 Tow Chain (Grade 70 NACM/ASTM)
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette

Technische Daten

• Produktname: G70 Tow Chain
• Modell / Grade: Grade 70 (NACM / ASTM)
• Größenbereich: 1/4" ~ 3/4" (Ø 7 mm ~ 20 mm)
• WLL Bereich: ca. 1.430 kg ~ 11.200 kg (3.150 lbs ~ 24.700 lbs)
• Material: hochwertiger wärmebehandelter Kohlenstoffstahl
• Oberflächen: unbehandelt, verzinkt, feuerverzinkt
• Sicherheitsfaktor: 4 × WLL
• Anwendungen: Ladungssicherung Lkw, Abschleppen, Bau, Forst, Landwirtschaft
• Konformität: Entspricht DOT-Anforderungen für Abschleppanwendungen
• MOQ & Verpackung: 100 m; Karton + Stahlpalette
