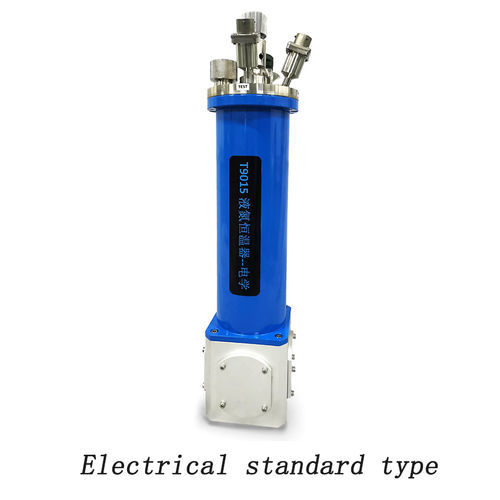

Das elektrische Flüssigstickstoff-Cryostat ist ein Vakuumcryostat, entwickelt für schnelles Abkühlen und stabile Temperaturregelung von Proben für elektrische und elektromagnetische Messungen. Es verwendet flüssigen Stickstoff als Kühlmittel, unterstützt schnelles Herunterkühlen auf kryogene Temperaturen und kann mit verschiedenen elektrischen Steckverbindungs- und Probenträgergrößen konfiguriert werden.

Funktionsprinzip
Füllen Sie die innere Flüssigstickstoffkammer; durch Einstellen des Abstands zwischen der Temperatursteuerungsbuchse und dem Kaltfinger zur Steuerung des Wärmelecks und durch Anpassung der Heizleistung über den Temperaturregler DXTC-290 kann die Cryostattemperatur schnell im Bereich von ca. 80 K–600 K durchfahren und auf einen Sollwert stabilisiert werden. Mit der Druckreduktionsoption kann die Temperatur bis 65 K abgesenkt und stabilisiert werden.

Eigenschaften

• Temperaturbereich: standardmäßig bis 65 K (typische Bereiche: 65–325 K oder 65–500 K; optional bis 700 K).
• Schnelles Abkühlen und hohe Effizienz (Abkühlzeiten in den technischen Daten näher beschrieben).
• Probe sitzt in einer Vakuumkammer und bietet eine ideale, stabile Versuchsumgebung.
• Die Vakuumschicht enthält ein Niedertemperatur-Adsorbens, um die Vakuumhaltezeit und die Nutzungsdauer des Flüssigstickstoffs zu verlängern.
• PT100-Widerstandsthermometer zur Temperaturmessung (gute Stabilität und Reproduzierbarkeit).
• Mehrere Konfigurationsoptionen zur Erfüllung unterschiedlicher Prüfanforderungen; einfaches Nachfüllen von Flüssigstickstoff im Betrieb.
• Elektrischer Probenträger mit steckbarer Musterkarte und benutzerfreundlichen Klemmen.
• Standardmäßig mit 8 Messleitungen geliefert; auf bis zu 32 Leitungen erweiterbar.
• Kompakte Bauweise, geeignet für den Einsatz mit Magneten bei elektromagnetischen Tests (Widerstand, Magnetowiderstand, Halleffekt usw.).
• Anpassbar nach Kundenanforderungen.

Optionen für Probenträger

• DXT9015: 15 x 25 mm, Material OFHC (standardmäßiger elektrischer Probenträger mit 4 Klemmen oben/unten).
• DXT9020: 20 x 30 mm, Material OFHC.
• DXT9030: 30 x 40 mm, Material OFHC.

Hinweis: Alle standardmäßigen elektrischen Cryostate werden mit einem Probenträger ausgeliefert; zusätzliche oder kundenspezifische Träger können bereitgestellt werden.

Elektrische Anschlussoptionen des Cryostats

• DXT90-8P gewöhnliches Glassintern — 8-poliger Schnellsteckverbinder.
• DXT90-12P gewöhnliches Glassintern — 12-poliger Schnellsteckverbinder.
• DXT90-SMA — RF-Option: 0–18 GHz (mit flexiblem Kabel) oder 0–12,4 GHz (mit halbstarren/halbflexiblen Kabel).
• DXT90-BNC — 0–4 GHz mit gewöhnlichem Koaxialkabel.
• DXT90-TRX — Triax-Steckverbinder (schnellsteckbare triaxiale Anschlussoption).
• DXT90-S — Option Junction-Box aus Edelstahl.
• DXT90-PTEF — PTFE-Kabelschutzoption (PTFE-isoliertes Gehäuse und Stecker zur Trennung der elektrischen Eigenschaften vom Gehäuse).

Anmerkungen

• Das standardmäßige elektrische Cryostat verfügt bei Auslieferung über zwei Anschlüsse: einen für Temperatursensor & Heizung und einen für die elektrische Messverkabelung. Für zusätzlichen Messanschluss sind gegebenenfalls Montagebohrungen oder Breakout-Boxes erforderlich.
• Für den Betrieb bei niedrigen Temperaturen bis 65 K können Druckreduktionszubehörteile erforderlich sein (das Standardthermostat enthält keine speziellen Druckreduktionsmittel).
• 700 K Hochtemperaturthermostat kann kundenspezifisch ausgelegt werden.

Technische Daten

• Modell (Serie): DXT90 Serie (Einzelmodelle: DXT9015, DXT9015H, DXT9020, DXT9020H, DXT9030, DXT9030H).
• Temperaturbereich nach Modell: DXT9015 / DXT9020 / DXT9030: 65–325 K; DXT9015H / DXT9020H / DXT9030H: 65–500 K. (Optional 700 K auf Anfrage.)
• Abkühlzeit: ≤ 25 min (Abkühlung auf 80 K); ≤ 40 min (Abkühlung auf 65 K).
• Elektrischer Anschluss: Standard 8-poliger Stecker (erweiterbar).
• Probenträgergrößen: 15 x 25 mm (DXT9015), 20 x 30 mm (DXT9020), 30 x 40 mm (DXT9030).
• Thermometer: PT100-Widerstandsthermometer (geliefert kalibriert oder unkalibriert; standardmäßig unkalibriert).
• Temperaturstabilität: ±0,01 K (abhängig vom Temperaturregler).
• Heizoptionen (je nach Modellvariante): 30 W oder 60 W.
• Vakuumschnittstelle: Standard KF25.
• Probenumgebung: Vakuum.
• Erforderlicher Vakuumgrad: ≤ 1 Pa ausreichend.
• Flüssigstickstoff-Haltezeit: 6 h @ 80 K; 5 h @ 100 K; 3 h @ 200 K.
• Volumen der Flüssigstickstoffkammer: Standard 500 ml (anpassbar).
• Auswahlhinweis: Das elektrische Messcryostat ist mit einem 8-poligen Messanschluss ausgestattet (erweiterbar auf 32). Verkabelungsoptionen umfassen lackierten Draht, PTFE-Draht, phosphorbronze Niedertemperaturdraht, Niedertemperatur-Koaxialkabel usw. Kompaktes Design geeignet für magnetunterstützte elektromagnetische Prüfungen (Widerstand, Magnetowiderstand, Halleffekt).
