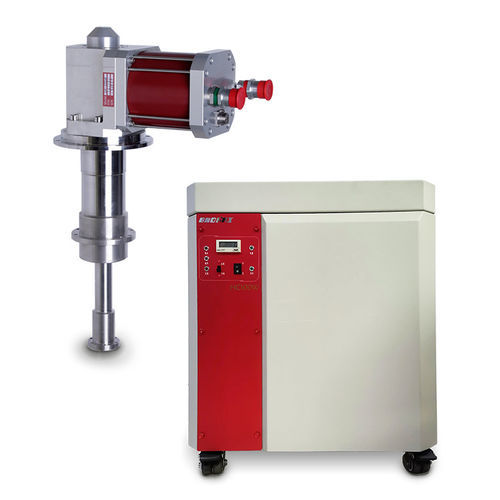

Kryostat mit geschlossenem Zyklus DX series

Vakuumkompakt

Übersicht Die DX‑Serie geschlossener Kryostate ist eine temperaturvariable Tieftemperaturplattform auf Basis von G‑M‑Kühlern. Sie liefert stabile, regelbare Probentemperaturen von kryogenen bis nahezu Raumtemperatur für elektrische, optische und magnetische Messungen im Hochvakuum oder in Atmosphäre. Die Konfigurationen sind modular und ermöglichen Integration von Kaltkopf, Kompressor, optischen Fenstern und elektrischen Durchführungen.

Wesentliche Merkmale

• Für elektrische, optische und magnetische Messungen bei tiefen Temperaturen ausgelegt.
• Kompaktes, modulares Design ohne Verbrauch von Kühlmitteln; lange wartungsfreie Intervalle und skalierbare Optionen.
• Zweistufige Kühlung: erste Stufe zur Strahlungsschirmung, zweite Stufe zur Probenkühlung.
• Probenumgebungen: Hochvakuum oder Atmosphäre; verschiedene Fensterwerkstoffe verfügbar.
• Austauschbare, vergoldete sauerstofffreie Kupfer-Probenhalter zur schnellen Anpassung.
• Temperatursensoroptionen: Siliziumdiode, Cernox (für starke Magnetfelder) und Eisen‑Rhodius‑Sensoren nach Bedarf.
• Verschiedene Kompressor‑, Kühlmethoden‑ und Zubehörkonfigurationen für Labor‑ und Industrieanwendungen.

Modelle & Hauptspezifikationen (gruppiert)

• DX‑Serie (Beispiele: DX-101D, DX-101DL, DX-305D, DX-205D, DX-408D2, DX-415D):
  • Temperaturbereich: typ. 3,5–325 K oder 4–325 K je nach Modell.
  • Heizer: 60 W oder 70 W als Einzelheizer je nach Ausführung.
  • Kaltkopf‑Optionen: 101D, 101DL, 305D, 205D, 408D2, 415D; Minimaltemperaturen bis ≲3 K bei ausgewählten Köpfen.
  • Abkühlzeit: Beispiele von ~60 min bis 150 min bis 4 K je nach Modell.
  • Kühlleistung: Beispiele von 0,1 W@4,2 K & 3 W@50 K bis ~1,5 W@4,2 K & 35–40 W@~43–50 K.
  • Kompressoren & Kühlung: CAN-11B/C, FA40H, CKW-21A, F50H; luft‑ oder wassergekühlte Optionen.
  • Stromversorgung: einphasig 220 V oder dreiphasig 380 V abhängig von der Konfiguration.
• Bench / B‑Typ Kaltkopfgruppe (Beispiele: DX-062B, DX-082B, DX-182B2S, DX-204N, DX-408S2):
  • Temperaturbereich: typ. 3,5–325 K (einige Varianten 7–325 K).
  • Heizer: häufig 70 W.
  • Minimale Temperaturen: bis <3,0 K bei einigen Köpfen; Abkühlzeiten typ. 60–100 min.
  • Kühlleistung: Beispiele 0,5 W@4,2 K & 30 W@80 K bis hin zu höheren Leistungen mit mehreren zehn Watt.
  • Typische Kompressoren: F50H, F70H, F-100, HC-4E; meist wassergekühlt für Bench‑Konfigurationen.
• Closed‑cycle Chiller / größere Kaltkopfgruppe (Beispiele: DXCH202, TCH204, DXCH208R/L, DXCH210, KDE210SA):
  • Temperaturbereich: typ. 10–325 K.
  • Heizer: meist 50 W oder 70 W je nach Variante.
  • Minimale Temperaturen: generell <10 K; Abkühlbeispiele 40–75 min bis 10–20 K.
  • Kühlleistung: von einigen Watt bei 10–20 K bis zu mehreren zehn Watt bei 30–80 K.
  • Kompressoren: HC-4E, F70H, KDC6000V; überwiegend wassergekühlt.
• Große / variable Temperaturkryostate (Beispiele: DX500B, DX400B, DXC110LT, DXCH110, DXCH104, DX125D, DXKDE400SX, DXKDE535):
  • Temperaturbereiche variieren je nach Modell (z. B. 14–325 K, 15–325 K, 25–325 K, 30–325 K).
  • Heizer: breite Palette (70 W–300 W und mehr je nach Modell).
  • Kaltkopf‑Beispiele: RDK-500B, RDK400B, C110LT, CH110, CH104, RD-125D, KDE400SX, KDE535.
  • Kühlleistung: Beispiele mit dutzenden bis hunderten Watt bei höheren Temperaturen (z. B. 40 W@20 K, 80 W@30 K, 175 W@77 K für größere Systeme).
  • Kompressoren und Kühlung: typ. F70H‑Kompressoren und Wasserkühlung für Hochleistungsaufbauten; Leistungsaufnahme steigt mit Systemgröße.

Technische Spezifikationen & Optionen

• Temperatursensoren: Siliziumdiode, Eisen‑Rhodius, Cernox™ (geeignet für Magnetfelder).
• Temperaturstabilität: bis ±0,01 K mit entsprechendem Temperaturregler (z. B. DXTC-290).
• Vakuumschnittstelle: Standard KF25 Vakuumanschluss für Absaugung; Entlüftungsventil KF16 in integrierten Konfigurationen.
• Versuchsaufbau & Montage: geeignet für optische und elektrische Experimente; die meisten Kaltköpfe (außer Pulse‑Tube) können in unterschiedlichen Winkeln montiert werden; optionale dreistufige Schwingungsdämpfung reduziert Probenvibrationen auf <1 μm.
• Fenstermaterialien: Quarz, IR‑Silizium, Saphir, ZnSe, ZnS, Germanium, Si, CdF2, Mylar, Kapton und Sondermaterialien; 0 bis 1–5 Fenster je nach Bedarf.
• Typische integrierte Komponenten: Vakuumhaube, Temperatursensor und Heizer, vergoldeter sauerstofffreier Kupfer‑Probenhalter, KF25 Vakuumanschluss, KF16 Entlüftungsventil, 8‑poliger elektrischer Vakuumstecker, Kompressor, Kaltkopfantriebsleitung, Hochdruckgasleitung und Werkzeugset.
