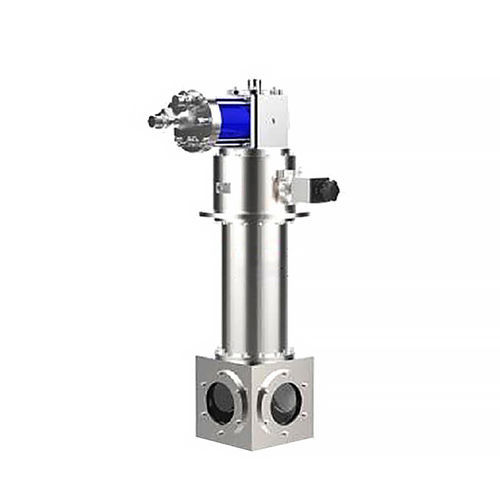

Flüssigstickstoff-Kryostat Liquid Nitrogen Cryostat - Atmosphere Type

Vakuum

Übersicht
Das Flüssigstickstoff-Cryostat Typ Atmosphäre kühlt Proben in einer statischen Heliumatmosphäre. Die Beladung von oben ermöglicht einen schnellen Probenwechsel und sorgt für gleichmäßiges Kühlen von Proben mit geringer Wärmeleitfähigkeit oder unregelmäßiger Geometrie. Das System ist anpassbar, um spezifische experimentelle Anforderungen zu erfüllen.

Eigenschaften

• Trichteranschluss für schnelles Nachfüllen des flüssigen Kryogens.
• Top‑Loading-Design ermöglicht schnellen Austausch von Proben.
• Eingebrachene Aktivkohle zur Verbesserung der Vakuumbedingungen.
• Anpassbar nach Kundenanforderungen.
• Standardmäßig mit 8 Messleitern ausgestattet; Erweiterungsmöglichkeiten sind auf der Produktseite angegeben.

Technische Daten

• Temperaturbereich: 80 K–500 K (65 K erfordert zusätzliche Dekompressionszubehörteile).
• Abkühlzeit (Raumtemperatur → 80 K): ca. 1 h.
• Elektrischer Anschluss: Standardkonfiguration ist ein 8‑poliger Messanschluss.
• Thermometer: 2 PT100 (eines am Wärmetauscher, eines am Probenhalter).
• Temperaturstabilität: ±0,01 K (abhängig vom Temperaturregler).
• Heizung: 2 × 50 W.
• Vakuumschnittstelle: zwei Standard‑KF25‑Schnittstellen.
• Probe drehbar: Proben sind um 360 Grad drehbar.
• Probenumgebung: Heliumatmosphäre (statische Heliumatmosphäre zum Kühlen).
• Erforderlicher Vakuumgrad: Der Vakuumgrad der Sandwichschicht und der Probenkammer ≤ 1 Pa.
• Haltedauer von flüssigem Stickstoff: 78 K @ 4 h; 100 K @ 3,5 h; 200 K @ 2 h; 300 K @ 1 h.
• Volumen der Flüssigstickstoffkammer: ca. 1,6 L.
• Fenstermaterialien (Größe/Materialien anpassbar): Quarzglas, Infrarot‑Silizium, Saphir, Zinkselenid, Zinksulfid, Cadmiumtellurid, Germanium, Silizium, Cadmiumfluorid, Mylar, Kapton, Beryllium usw.
• Auswahlhinweise: Hauptsächlich geeignet für Prüfungen an Flüssigkeiten, Pulvern und Proben mit geringer Wärmeleitfähigkeit sowie unregelmäßigen Formen.
