Vakuum-Kryostat DXT91 series

kompaktFlüssigstickstoffEdelstahl

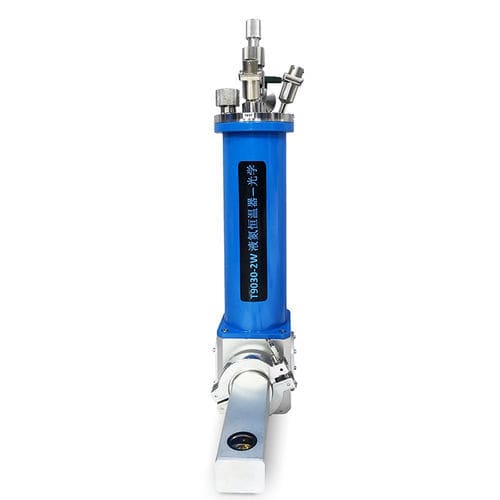

Der Flüssigstickstoff-Kryostat - Optik ist ein optischer Kryostat für Spektroskopie und photoelektrische Experimente, der eine Vakuumumgebung für die Proben und eine schnelle Kühlung mit flüssigem Stickstoff bietet. Arbeitsprinzip

• Das Niederdruck-Kältemittel gelangt über den Flüssigkeitseinlass in den Kryostaten und wird durch ein internes Kapillarrohr in den Verdampfer am Boden eingeleitet. Am Verdampfer sind eine Heizung und ein Temperaturfühler installiert. Zur Kühlung der Probe wird temperaturgeregelter Dampf in die Probenkammer gesprüht; der Dampf wird an die Atmosphäre oder eine Gasrückgewinnungsvorrichtung abgegeben. Die Probe kann von oben mit einem Probenstab eingefüllt werden. Die Unterseite ist mit einem kompakten Vakuumdeckel ausgestattet, der sich für Messungen in Magnetfeldern eignet.

Merkmale

• Temperaturbereich 65K-500K (optional bis 700K); hoher Wirkungsgrad und schnelle Abkühlgeschwindigkeit.
• Probe in einer Vakuumkammer für eine ideale, stabile Versuchsumgebung.
• Vakuum-Zwischenschicht mit Niedertemperatur-Adsorptionsmittel ausgestattet, um die Vakuumhaltezeit zu erhöhen und die Nutzungsdauer von Flüssigstickstoff zu verlängern.
• PT100 Platin-Widerstands-Temperatursensor für gute Stabilität und Wiederholbarkeit.
• Vielfältige Konfigurationsmöglichkeiten für unterschiedliche Testanforderungen.
• Bequemes Nachfüllen von Flüssigstickstoff während des Gebrauchs.
• Optischer Probenhalter kann mit einer steckbaren Probenkarte und benutzerfreundlichen Klemmen ausgestattet werden.
• Anpassbar an die Anforderungen des Benutzers.
• Standardmäßig mit 8 Messleitungen, erweiterbar auf 32.
• Standard-Fensterkonfiguration: zwei Quarzglasfenster (erweiterbar auf fünf); Fenstermaterial kann je nach Bedarf geändert werden.
• Schneller Probenwechsel (kann innerhalb von 5 Minuten durchgeführt werden).
• Verfügbare Probenhaltertypen: Flüssigkeits-, Pulver-/Staub-, Feststoff- und Blockhalter.

Probenhalteroptionen

• DXT9115-4W - 15 × 25 mm, OFHC, optischer Standardprobenhalter.
• DXT9115-4W-10LTH - 15 × 25 mm, OFHC, optischer Standardprobenhalter mit Φ10 mm Bohrung.
• DXT9115-4W-H-10LTH - 15 × 25 mm, OFHC, optischer Standardprobenhalter mit Φ10 mm Bohrung.
• DXT9120-4W - 20 × 30 mm, OFHC, optischer Standardhalter (ohne Loch).
• DXT9120-4W-15LTH - 20 × 30 mm, OFHC, optischer Standardhalter mit Φ15 mm Loch.
• DXT9120-4W-H-15LTH - 20 × 30 mm, OFHC, optischer Standardhalter mit Φ15 mm Loch.
• DXT9130-4W - 30 × 40 mm, OFHC, optischer Standardhalter (ohne Loch).
• DXT9130-4W-20LTH - 30 × 40 mm, OFHC, optischer Standardhalter mit Φ20 mm Loch.
• DXT9130-4W-H-20LTH - 30 × 40 mm, OFHC, optischer Standardhalter mit Φ20 mm Loch.
• DXPSC-10 - Φ10 mm Quarzpulver-Probenbehälter (Pulverbehälter mit 10 mm Quarzfenster auf einer Seite).
• Hinweis: Alle optischen Kryostate werden standardmäßig mit einem Probenhalter geliefert; zusätzliche/kundenspezifische Halter können auf Anfrage geliefert werden. Mitgeliefert wird eine Druckplatte zur Fixierung optischer Proben; ihre Öffnung entspricht der Lichtöffnung.

Optionen für optische/elektrische Kryostatanschlüsse

• DXT91-8P gewöhnliches Sinterglas - 8-poliger Schnellstecker gewöhnlicher elektrischer Anschluss.
• DXT91-12P gewöhnliches Sinterglas - 12-poliger Schnellstecker gewöhnlicher elektrischer Anschluss.
• DXT91-SMA - Optionen: 0-18 GHz mit weichem Kabel; 0-12,4 GHz mit halbstarren und halbflexiblen Kabeln.
• DXT91-BNC - 0-4 GHz mit gewöhnlichem Koaxialkabel.
• DXT91-TRX - triaxialer Steckverbinder (triaxialer Schnellsteckverbinder verfügbar).
• DXT91-S - Anschlussdose aus Edelstahl (Gehäuse und Verdrahtungsplatte integral geerdet).
• DXT91-PTEF - PTFE-Verdrahtungsabdeckung als Option (PTFE-Isolierplatte im Gehäuse; Gehäuse und Steckverbinder elektrisch unabhängig).
• Anmerkungen: Kryostate werden ab Werk mit zwei Anschlüssen geliefert (einer für Temperatursensor/Heizung, einer für andere Messungen); für zusätzliche Testleitungen sind möglicherweise Befestigungslöcher oder Breakout-Boxen erforderlich. Für den Betrieb bis 65K ist entsprechendes Druckminderungszubehör erforderlich.

Karakteristika / technische Daten

• Modelle: DXT9115-4W, DXT9115-4W-H, DXT9120-4W, DXT9120-4W-H, DXT9130-4W, DXT9130-4W-H (DXT91-Serie).
• Temperaturbereiche nach Modell: DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K; DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K. (Standard-Liefertemperaturbereich 80K-500K; erweiterbar auf 65K-500K.)
• Abkühlzeit: ≤ 25 min.
• Optisches Fenster (Standard): vier Fenster - Größen abhängig vom Modell (Beispiele in der Produkttabelle: Vier Φ15×1,5, Vier Φ20×1,5, Vier Φ30×1,5, je nach Modell).
• Messleitungsanschluss: standardmäßig 8-poliger Messleitungsanschluss; optional Koaxial- und Mikrowellenanschluss; Breakout oder zusätzliche Anschlüsse möglich.
• Probenumgebung: Probe wird im Vakuum platziert.
• Vakuum-Schnittstelle: Standard KF25-Schnittstelle.
• Vakuumgrad: ≤ 1 Pa ist ausreichend.
• Thermometer: PT100 Platin-Widerstandsthermometer (sowohl kalibriert als auch unkalibriert verfügbar; standardmäßig unkalibriert).
• Temperaturstabilität: ±0,01 K (abhängig vom Temperaturregler DXTC-290).
• Heizung: 30 W oder 60 W Varianten verfügbar (modellabhängig).
• Flüssigstickstoff-Wartungszeit: Beispielwerte - 6 h @ 80 K; 5 h @ 100 K; 3 h @ 200 K.
• Flüssigstickstoff-Kammervolumen: standardmäßig 500 mL (anpassbar).
• Anwendungsbereich: Spektralprüfung, photoelektrische Reaktion, Raman, Elektrolumineszenz, Photolumineszenz, usw.
