Gepanzerter Faradayscher Käfig

Overview

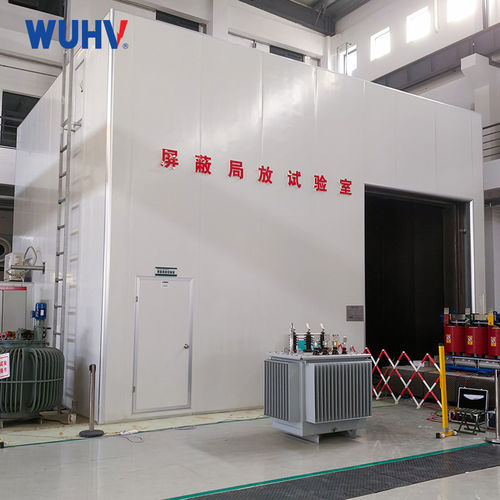

Der Abschirmraum für Teilentladungen in Hochspannung ist für Prüfungen von elektrischen Anlagen bis 35 kV ausgelegt. Die Anlage stellt eine kontrollierte elektromagnetische Umgebung bereit und erfüllt nationale Normen für Wechsel-/Gleichspannungsprüfungen, Teilentladungsmessungen und Prüfungen von Kabelzubehör.

Produktparameter

• 1. Projektstandort: vom Käufer anzugeben
• 2. Gerätename: 35 kV Hochspannungs-Abschirmprüfhalle
• 3. Gebäudeabmessungen: ca. 9 m (L) × 5 m (B) × 4 m (H)
• 4. Konstruktionsaspekte: integrierte Lösung für Ausbau, Elektrotechnik, Umweltschutz, Sicherheit, HVAC-Reinigung, IT und Schwachstromsteuerung, Brandschutz und elektromagnetische Abschirmung
• 5. Lieferung: schlüsselfertiges Projekt inklusive Planung, Lieferung, Montage und Inbetriebnahme

Teilprojekte (Komponenten)

• Erdungssystem — 1 Satz
• Abschirmhülle — 1 Satz
• Elektrische luftdichte Schiebetür (abgeschirmt) — 1 Satz
• Steuerung — 1 Satz
• Manuelle Abschirmtür — 1 Stück
• Stromverteilung für Prüfraum und Kontrollraum — 1 Satz
• Belüftungssystem — 1 Satz
• Prüfbericht einer Drittpartei — 1 Kopie
• Weitere Positionen — Details im Angebot

Verantwortlichkeiten des Lieferanten

• Sekundärplanung des Abschirmsystems basierend auf den Plänen des Auftraggebers
• Lieferung, vor Ort Montage und Inbetriebnahme des Abschirmsystems und Komponenten
• Bereitstellung von Produkt- und Montageplänen sowie Betriebsanleitungen
• Technische Dienstleistungen: Wartungssupport und Bedienertraining
• Technische Zusammenarbeit mit dem Auftraggeber für Tiefbauarbeiten und Verkabelung der Prüfgeräte
• Bereitstellung von Drittprüfberichten: separater Abschirmwirkungsnachweis und gemeinsamer Abnahmebericht nach Installation der Prüfgeräte

Leistungskennzahlen / Projektzweck

• Unterstützt Prüfungen von AC- und DC-Übertragungs- und Verteilungsgeräten bis 35 kV (Upgrade-Vorbehalt)
• Geeignet für AC/DC Spannungsprüfungen, Teilentladungsmessungen und Prüfungen von Kabelzubehör

Technische Anforderungen — Betriebsbedingungen

• Umgebungstemperatur: -10 °C bis +40 °C
• Relative Luftfeuchte: 20%–95%
• Höhe: unter 500 m
• Installation: Innenraum
• Stromversorgung: Dreiphasig Fünfleiter 380 VAC (±10%), 50 Hz (±1 Hz)

Technische Spezifikationen

• Abschirmhülle Hallendimensionen: ca. 9 × 5 × 4 m (L × B × H)
• Kontrollraumdimensionen: 3,5 × 2,5 × 2,8 m (L × B × H)
• Abschirmwirkung magnetisches Feld: 14 kHz–1 MHz ≥ 60 dB
• Abschirmwirkung elektrisches Feld: 100 kHz–1 GHz ≥ 70 dB
• Nachhallzeit: <55 (bei 100 Hz)
• Erdbebensicherheit: Intensität 7
• Erdungswiderstand: ≤ 1,0 Ω
• Bodenisolationswiderstand: ≥ 1000 MΩ
• Isolationswiderstand Abschirmraum vs. Hauptgebäude: ≥ 10 kΩ
• Hintergrundrauschen für PD-Erkennung: ≤ 2,0 pC

Zusätzliche Abbildungen
Darstellung mit Illustrationen und Layoutdiagrammen, die den Abschirmraum, Türen, Kontrollraum und Innenaufbau zeigen.

Merkmale / Technische Spezifikationen

• Gerätename: 35 kV Hochspannungs-Abschirmprüfhalle
• Prüfspannungsbereich: bis 35 kV (Upgrade-Reserve)
• Hallendimensionen: ≈ 9 × 5 × 4 m
• Kontrollraum: 3,5 × 2,5 × 2,8 m
• Türen: elektrische luftdichte Schiebetür und manuelle Abschirmtür
• Lieferumfang: schlüsselfertige Planung, Lieferung, Montage, Inbetriebnahme, Pläne, Betriebsanleitungen, Wartung, Schulung und Drittprüfbericht
