Teilentladungstester UHVCW

Übersicht
Das Gerät ist für die Installation und Prüfung vor Ort ausgelegt, auch wenn die zu prüfende Ausrüstung in Betrieb ist. Es verwendet einen hochfrequenten A/D-Wandlungsstromkreis zur Digitalisierung der Signale; die Zuverlässigkeit der Messdaten wird durch digitale Signalverarbeitung, adaptives Filtern und Störunterdrückung gewährleistet.

Produktparameter
Das aufblasbare UHVCW-Kombinationsprüfgerät ohne Teilentladung ist für Spannungsprüfungen, Teilentladungsmessungen und Präzisionsprüfungen an GIS- und GIL-Stromanlagen mit hoher Spannung und großer Kapazität geeignet. Es ist für präventive Feldprüfungen und Werksabnahmen von GIS-Umspannwerken, GIS/GIL-Herstellern, Durchführungen und Isolationskomponenten vorgesehen.

Technische Parameter

• Spannungsstufen: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Leistung: 50–2000 kVA
• Hochspannungserzeugung: HV-Transformator-Anhebung und Serienresonanz (Netzfrequenz oder Frequenzumformung); einstufige Anhebung (keine serielle Anhebung erforderlich)
• Eingangsspannung (Primär): 0,35–10 kV
• Fähigkeit zur Teilentladung: 1–3 pC unter Nennspannung (normale Umgebung)
• Temperaturanstieg: ≤65 K nach 60 Minuten bei Nennstrom (50 Hz)

Eigenschaften

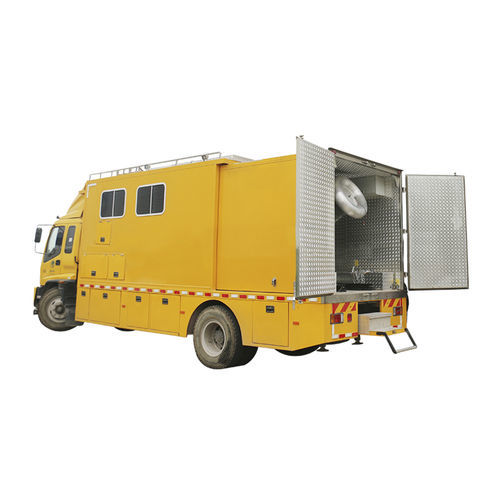

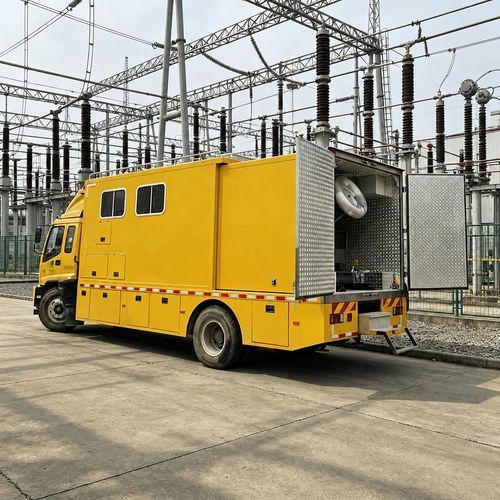

• Fahrzeugmontierter hydraulischer Hub für einfache Mobilität und Einsatz vor Ort.
• Hochspannung vollständig in einem abgeschirmten Gehäuse versiegelt, für sichere und zuverlässige Prüfungen.
• System-Teilentladungspegel steuerbar im Bereich 1–3 pC.
• Kompaktes Design für reduzierte Stellfläche und leichtere Komponenten.
• Integrierter Hochspannungs-Isolierschalter zur Mehrfachnutzung einer Einheit.
• Direkter Anschluss an das Prüfobjekt vereinfacht die Einrichtung und reduziert Prüfzeiten.
• Robuste mechanische Konstruktion geeignet für Ferntransporte.
• Reduzierter Bedarf an Systemstromkapazität.

Transport und Lagerung
Transport

• Verwenden Sie Holzverpackungen für Messgeräte und Stoßdämpfer beim Transport, um Beschädigungen zu vermeiden.
• Wenn nicht in Holzkisten verpackt, vermeiden Sie Stapeln und Erschütterungen; in Kisten ist maximal zweilagiges Stapeln zulässig.
• Während des Transports muss das Bedienfeld nach oben zeigen.

Lagerung

• Lagern Sie das Gerät in Innenräumen in einer trockenen, staubfreien, belüfteten Umgebung ohne korrosive Gase; kein Stapeln ohne Holzkistenverpackung.
• Bei der Lagerung das Bedienfeld nach oben ausrichten und Feuchtigkeitsschutzmaterialien unter das Gerät legen, um Feuchtigkeit zu verhindern.

Technische Merkmale

• Spannungsstufen: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Leistungsbereich: 50–2000 kVA
• Methode der HV-Erzeugung: Transformatoranhebung und Serienresonanz (Netzfrequenz / Frequenzumwandlung), einstufige Anhebung
• Primäre Eingangsspannung: 0,35–10 kV
• Teilentladungsempfindlichkeit: 1–3 pC bei Nennspannung (normale Bedingungen)
• Maximaler Temperaturanstieg: ≤65 K nach 60 min bei Nennstrom (50 Hz)
