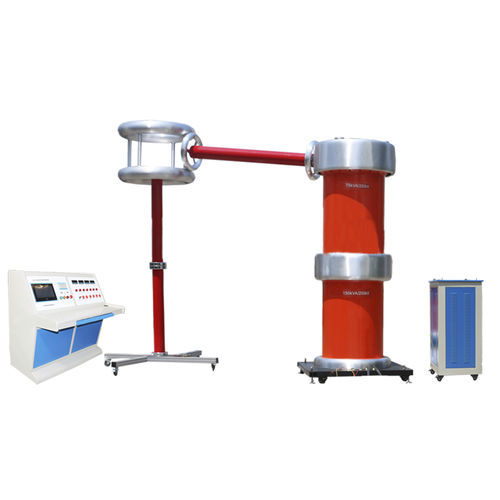

Teilentladungstester YDJW

Übersicht
Die Impedanzspannung übertrifft den nationalen Standard und die Systemimpedanz überschreitet nicht 5 %. Kompakte Bauform und geringes Gewicht. Durch automatische Regelung wurden Automatisierungsgrad und Störfestigkeit erhöht.

Produktparameter
Öl-gefüllter Prüftransformator ohne Teilentladung bezeichnet einen Prüftransformator mit vernachlässigbarer Teilentladungskapazität, geeignet für Teilentladungsprüfungen und Netzfrequenz-Prüfspannungsprüfungen an elektrischen Geräten, Bauteilen und Isoliermaterialien.

Technische Parameter
Parameter | Wert
Nennleistung | 50-1200 kVA
Eingangsspannung | 380 V
Ausgangsspannung | 50-1200 kV
Betriebszeit | ≤ 5 Minuten
Messgenauigkeit | ≤ 1,5 %
Teilentladungskapazität | ≤ 5 pC
Schutzfunktion | Automatischer Überstrom- und Überspannungsschutz mit Alarm und automatischer Rückstellung auf Null

Merkmale

• Öltyp-Epoxyd-Zylinderkonstruktion mit sehr geringer Teilentladung, geringen Verlusten, geringem Gewicht und niedriger Wellenformverzerrung.
• Niedrige Impedanzspannung, besser als nationale Normen.
• Mehrschichtabschirmung für hohe Störfestigkeit.
• Hoher Isolationsgrad mit lokaler Entladungskapazität ≤ 5 pC.
• Ausgerüstet mit automatischen Schutzvorrichtungen: Überstrom- und Überspannungsschutz, Alarm und automatische Rückstellung auf Null.

Eigenschaften / Technische Daten

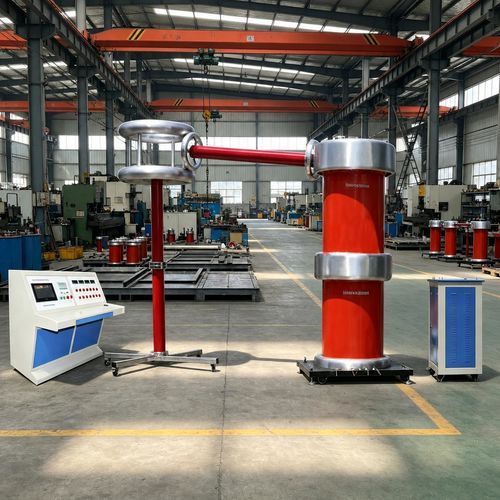

• Produktname: Öl-gefüllter Prüftransformator ohne Teilentladung Serie YDJW 50-1200 kVA — 50-1200 kV Ausgang, 380 V Eingang
• Serie: YDJW
• Nennleistung: 50-1200 kVA
• Eingangsspannung: 380 V
• Ausgangsspannung: 50-1200 kV
• Betriebszeit: ≤ 5 Minuten
• Messgenauigkeit: ≤ 1,5 %
• Teilentladungskapazität: ≤ 5 pC
• Schutz: Automatischer Überstrom- und Überspannungsschutz mit Alarm und automatischer Rückstellung auf Null
• Struktur: Öltyp-Epoxyd-Zylinder mit Mehrschichtabschirmung
