Teilentladungstester UHVQW

automatisch

Produktübersicht

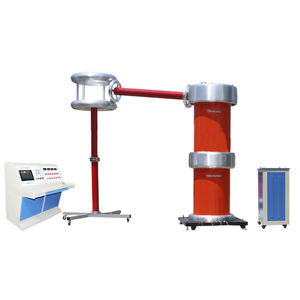

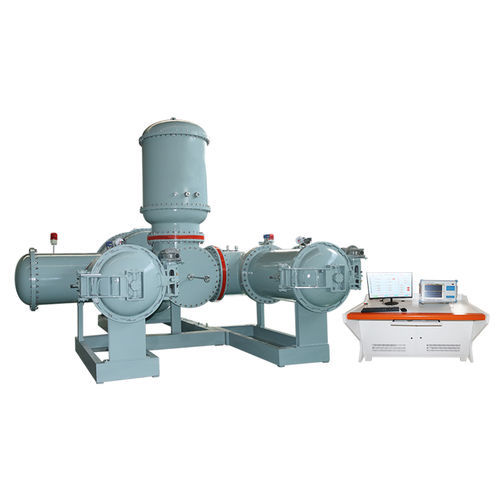

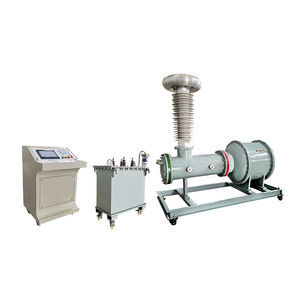

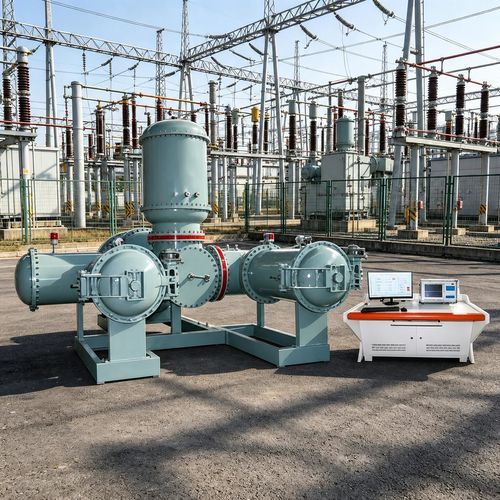

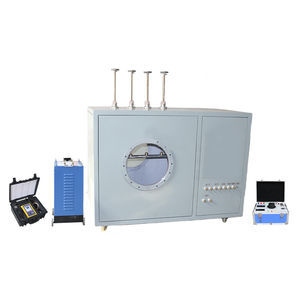

Die UHVQW Series aufblasbaren Hochspannungs-Prüftransformatoren ohne Teilentladung sind für die Spannungsfestigkeitsprüfung und Messung von Teilentladungen an hochspannungsführenden, leistungsstarken Anlagen wie GIS, GIL und Leistungstransformatoren ausgelegt. Die Geräte erlauben die Installation und Prüfung vor Ort, auch unter Betriebsbedingungen. Hochgeschwindigkeits-AD-Wandlung und digitale Signalverarbeitung mit adaptiver Filterung sorgen für zuverlässige Messdaten und hohe Störfestigkeit.

Produktdaten
Einsetzbar für Isolationsprüfungen, Teilentladungsmessungen und präzise Prüfungen von Hochspannungsanlagen. Mehrere Ausgangsleistungen verfügbar, geeignet für Labor- und Feldanwendungen. Das aufblasbare Design erleichtert Transport und Aufbau vor Ort.

Technische Daten

• Verfügbare Ausgangsspannungen (kV): 50, 100, 150, 200, 250, 300
• Eingangsspannung (V): 200 oder 400 (modellabhängig)
• Impedanzspannung (%): ≤8 / ≤6 / ≤5 (modellabhängig)
• Leerlaufstrom (%): ≤6 / ≤5 (modellabhängig)
• Wellenformverzerrung: <3%
• Nennleistung: 50 kVA
• Niederspannungsstrom: 0–116,3 A
• Niederspannungsbereich: 0–430 V
• Hochspannungsbereich: 0–100 kV (Modelle bis 300 kV verfügbar)
• Hochstrombereich: 0–0,5 A
• Instrumentenspannung: 0–100 V
• Genauigkeit der Spannungs-/Strommessgeräte: 0,5% FS ± 3 Stellen
• Gesamtmessgenauigkeit: 4%
• Zeitlänge: 0–999,9 M (Langzeitmodus verfügbar)
• Versorgungsspannung: AC 380 V ±10%; 50 Hz ±2 Hz
• Betriebstemperatur: 0–50 °C
• Relative Luftfeuchtigkeit: ≤85% RH

Funktionen

• 10-Zoll-LCD zeigt Spannung, Strom, Zeit, Status und Hinweise mit klaren Anzeigen
• Lokalisierte Benutzeroberfläche (chinesisch) und Touch-Bedienung für einfache Konfiguration und Steuerung
• Touch-Voreinstellung von Prüfabläufen zur Erhöhung von Sicherheit und Wiederholbarkeit
• Statusführung und akustischer Alarm bei anormaler Messwerterfassung
• Not-Aus-Funktion zum sofortigen Stoppen von Auf-/Abwärtsbewegungen während der Automatik
• Automatische Zeitmessung: Beginn der Zeitmessung bei Erreichen der Sollspannung, Absenken am Ende der Messzeit
• Manueller Modus mit automatischer Erkennung von Ober-/Untergrenzen und Schutzfunktionen (Überspannung, Überstrom)
• Kombination aus Hardware- und Software-Entstörung für stabile Leistung in störanfälligen Umgebungen
• Unterstützung für Einzel- oder Mehrfachbetrieb

Sicherheitshinweise

• Prüfbereich gemäß geltender Vorschriften einrichten und Schaltkasten sowie Transformator an dasselbe Erdungssystem anschließen
• Versorgungsspannung vor dem Start prüfen und Netzkabel korrekt anschließen
• Not-Aus-Taste verwenden, wenn das Prüfobjekt oder die Probe betreten wird
• Nach dem Einschalten kehrt das System bei Abweichung automatisch in die Nullstellung zurück
• Keine fremden Gegenstände auf oder neben dem Bedienfeld ablegen
• Beim Austausch von Sicherungen und Zubehörteile dasselbe Modell wie vom Gerät vorsehen
• Gerät vor Feuchtigkeit und Öl schützen
• Stellen Sie sicher, dass das zu prüfende Gerät spannungsfrei und von anderen unter Spannung stehenden Einrichtungen getrennt ist, wenn dies erforderlich ist

Technische Spezifikationen

• Modell (Serie): UHVQW Series
• Nennleistung: 50 kVA
• Hochspannungsbereich: bis zu 300 kV (typisch 0–100 kV pro Modell)
• Eingang: 200 V / 400 V je nach Modell
• Genauigkeit der Messgeräte: 0,5% FS ± 3 Stellen
• Gesamtgenauigkeit: 4%
• Zeitsteuerung: 0–999,9 M; Langzeitmodus verfügbar
• Versorgung: AC 380 V ±10%; 50 Hz ±2 Hz
• Betriebstemperatur: 0–50 °C; relative Luftfeuchtigkeit ≤85% RH
