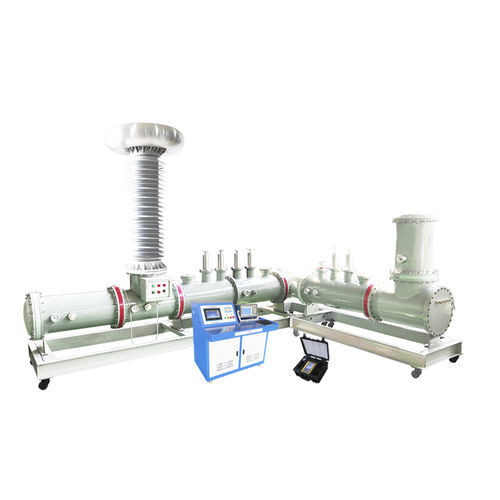

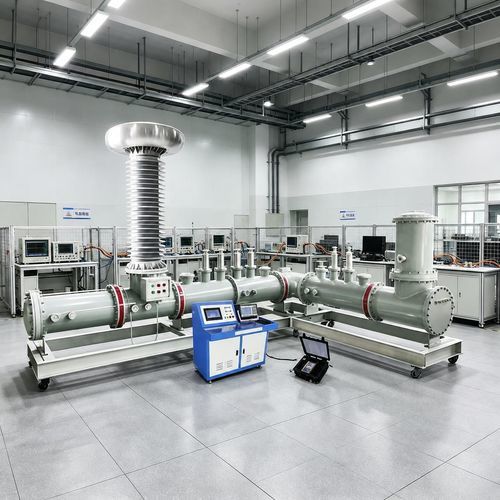

Teilentladungsprüfgerät UHVIW

manuellfür TransformatorenPräzision

Produktübersicht
Die UHVIW Serie ist ein Prüfgerät zur Simulation von Fehlern ohne Teilentladung, konzipiert für die Online-Installation und Prüfung an unter Spannung stehenden Hochspannungseinrichtungen (einschließlich GIS). Das Gerät digitalisiert Signale mittels Hochgeschwindigkeits-AD-Wandlung und verwendet digitale Signalverarbeitung sowie adaptive Filterung zur Erhöhung der Messzuverlässigkeit und Unterdrückung von Störungen.

Produktparameter
Verwendet zur Online-Erkennung und Lokalisierung von Teilentladungen in Hochspannungseinrichtungen.

Technische Parameter
Hochspannungs-Transformator ohne Teilentladung
Nennspannung: 100 kV
Nennleistung: 5 kVA
Eingangsspannung: 220 V
Eingangsstrom: 22,7 A
Hochspannungsstrom: 0,05 A
Teilentladungsfähigkeit bei Nennspannung: ≤ 3 pC (Systembewertung)

Kopplungskondensator
Nennspannung: 100 kV
Bemessungskapazität: 100 pF
Lokale Entladungsfähigkeit bei Nennspannung: ≤ 3 pC
Entladungsmodell: Partikelentladung (konfigurierbar für GIS-Spitze, Aufhängung, Luftspalt, Partikel, Oberfläche und kombinierte Entladungen)

Eigenschaften

• Kompaktes Design, geeignet für beengte Einbaubedingungen
• Leichte Komponenten zur vereinfachten Handhabung und zum Transport
• Robuste Konstruktion für Langstreckentransport
• Fähigkeit, verschiedene Tests in ungeschirmten Umgebungen durchzuführen
• Alle Hochspannungsteile sind in einem dichten Gehäuse untergebracht zum Schutz des Personals
• Optionaler Mantel ermöglicht Druckprüfungen an konventionellen Geräten
• Integrierte Hochspannungsmessung und Kopplungskondensatoren für Teilentladungen
• Systemteilentladung < 3 pC zur Sicherstellung genauer Messdaten

Funktionsprinzip
Das Gerät liefert eine kontrollierte Hochspannung (0–100 kV) mit Systemteilentladung ≤ 3 pC bei Nennspannung. Im Live-Betrieb kann der Entladungstyp gewählt und Parameter wie Ansetzspannung, Löschspannung und Entladungsstärke pro Kanal eingestellt werden. In Kombination mit herkömmlichen Teilentladungsprüfgeräten und drahtlosen Sensoreinrichtungen unterstützt es Prüfungen mehrerer Entladungsarten (GIS-Spitze, Aufhängung, Luftspalt, Partikel, Oberfläche) und deren Kombinationen und ermöglicht Versuche und Validierungen für PD-Erkennungstechnologien wie Impulsstrom, UHF, Ultraschall, Hochfrequenz und SF6-Gasanalyse.

Technische Spezifikationen

• Modell / Serie: UHVIW Series
• Anwendung: Online-Erkennung und Lokalisierung von Teilentladungen in Hochspannungseinrichtungen
• Transformator Nennspannung: 100 kV
• Transformator Nennleistung: 5 kVA
• Transformator Eingangsspannung: 220 V
• Transformator Eingangsstrom: 22,7 A
• Hochspannungsstrom: 0,05 A
• Teilentladungsfähigkeit bei Nennspannung: ≤ 3 pC (System)
• Kopplungskondensator Nennspannung: 100 kV
• Kopplungskondensator Kapazität: 100 pF
• Lokale Entladungsfähigkeit des Kopplungskondensators bei Nennspannung: ≤ 3 pC
• Entladungsmodell: Partikelentladung (konfigurierbar, unterstützt GIS-Spitze, Aufhängung, Luftspalt, Partikel, Oberfläche und kombinierte Modi)
