Teilentladungstester UHVKW

für digitale Vermittlungsstelle

Produktübersicht

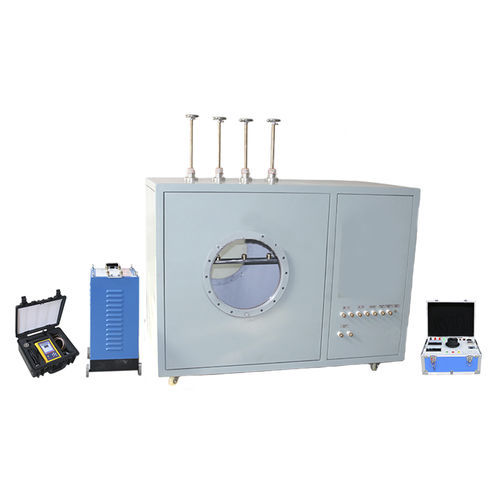

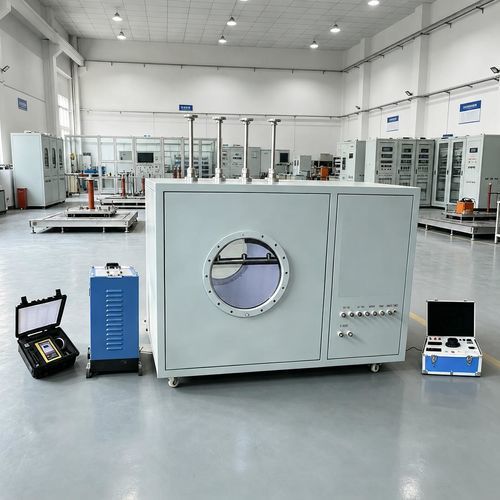

Das Prüfgerät zur Simulation von Teilentladungen der Serie UHVKW ist für die Installation und Prüfung im Betrieb von Schaltanlagen ausgelegt. Signale werden über eine schnelle AD-Wandlung digitalisiert; die Zuverlässigkeit der Messdaten wird durch digitale Signalverarbeitung, adaptives Filtern und Störunterdrückungsmethoden sichergestellt.

Produktzweck und Zusammenfassung
Das Gerät bildet typische Teilentladungsphänomene innerhalb von Schaltanlagen nach – Spitzenentladung, Schwebungsentladung, Luftspaltentladung, Partikelentladung und Oberflächenentladung – und dient Forschungs-, Typprüfungs- und Wartungszwecken. Typische Komponenten sind Hochspannungstransformator, Koppelkondensator, konfigurierbare Entladungsmodule und ein Steuerungssystem mit synchronisierten Messschnittstellen.

Technische Parameter
Parameter — Wert
Nennspannung — 30kV
Nennkapazität — ≤100pF
Nennleistung — 3kVA-20kVA
Prüffrequenz — 30Hz-300Hz
Eingangsspannung — 0-220V
Instrumentenspannung — 0-100V
Teilentladungspegel — ≤1PC
Netzfrequenz-Prüfspannung — 30kV/1min
Simulierte Entladungsarten — Spitze, Partikel, Oberfläche, Luftspalt, Schwebung

Eigenschaften

• Realistische Simulation: Entwickelt zur realistischen Nachbildung der physischen Bedingungen in Schaltanlagen.
• Umfassende Fehlerarten: Erzeugt Spitzen-, Schwebungs-, Luftspalt-, Partikel- und Oberflächenentladungen einzeln oder kombiniert.
• Kontrollierbare Entladung: Entladungsart, Ansprech- und Löschspannung sowie Intensität sind einstellbar.
• Multi-Technologie-Unterstützung: Plattform für Pulsstrom-, UHF-, Ultraschall- und transiente Erdspannungsmessungen.
• Synchronisierte Messung: Integrierte Kopplungs- und Verifikationseinheiten für Pulsstrom ermöglichen synchrone Erfassung zur Gerätebewertung.
• Stabile Module: Wiederverwendbare Entladungsmodule mit stabilen Eigenschaften.
• Visualisierung: Integrierte Infrarot-Video-Sonde zur Beobachtung und Aufzeichnung von Entladungsereignissen.
• Einfache Bedienung: Auftreten und Verschwinden von Fehlern sind extern steuerbar.
• Sichere Konstruktion: Aufbau mit Hochspannungsaufbereitung und Isolation für sicheren Betrieb.

Vorsichtsmaßnahmen

• Gehäuse während der Versuche zuverlässig erden.
• Keine fremden Gegenstände auf oder in der Nähe der Bedienplatte während der Prüfung platzieren.
• Vor dem Start die Netzspannung prüfen: AC 220V ±10% 50Hz.
• Beim Austausch von Sicherungen oder Zubehör nur die im Gerät spezifizierten Typen verwenden.
• Gerät gegen Feuchtigkeit und Öl schützen.
• Sicherstellen, dass das zu prüfende Gerät während der Versuche ausgeschaltet und von anderen spannungsführenden Teilen getrennt ist.
• Vor dem Start den Ausgangsregler auf Null stellen.

Technische Parameter / Merkmale

• Nennspannung: 30kV
• Nennkapazität: ≤100pF
• Nennleistung: 3kVA-20kVA
• Prüffrequenz: 30Hz-300Hz
• Eingangsspannung: 0-220V
• Instrumentenspannung: 0-100V
• Teilentladungspegel: ≤1PC
• Netzfrequenz-Prüfspannung: 30kV/1min
• Simulierte Entladungsarten: Spitzenentladung; Partikelentladung; Oberflächenentladung; Luftspaltentladung; Schwebungsentladung
