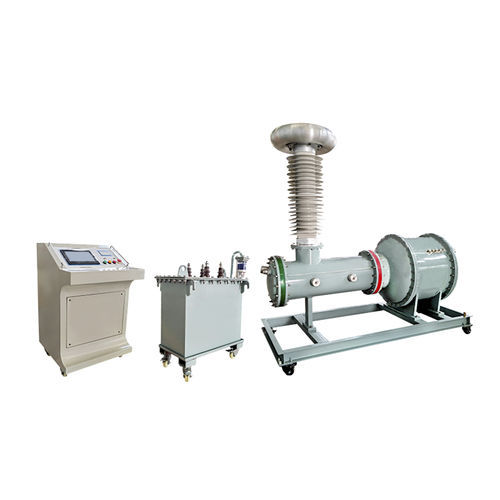

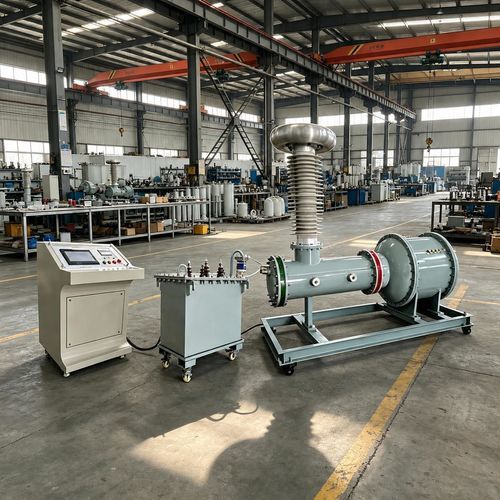

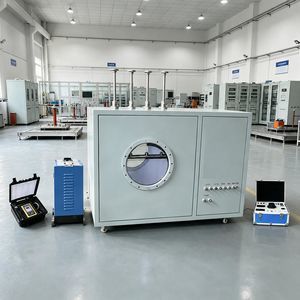

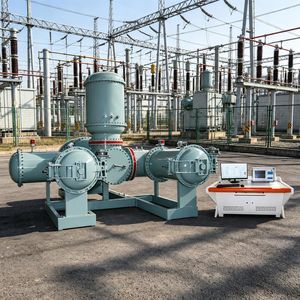

Teilentladungstester YDQW series

Übersicht
SF6-Gas wird als Isoliermedium verwendet und bietet hohe dielektrische Festigkeit sowie eine maximale lokale Entladungskapazität bei Nennspannung ≤ 5PC. Die Serie ist kompakt, leicht und für Hochspannungsprüfungen im Labor und in der Produktion ausgelegt; die technischen Kennwerte entsprechen JB3570-98.

Anwendung
Geeignet für Hersteller und Prüfeinrichtungen zur Durchführung von Teilentladungs- und Netzfrequenz-Spannungsfestigkeitsprüfungen:

• Hersteller von Elektrogeräten, Kabeln, Motoren, Transformatoren und Messspulen
• Hersteller von Isoliermaterialien und Hochspannungskomponenten
• Hochspannungslabore in Versorgungsunternehmen, Forschungseinrichtungen und Hochschulen

Technische Daten

• Modelle und zugehörige kVA: YDQW-2 — 1,5 kVA; YDQW-3 — 3 kVA; YDQW-5 — 5 kVA; YDQW-10 — 10 kVA; YDQW-20 — 20 kVA; YDQW-30 — 30 kVA; YDQW-50 — 50 kVA
• Lokale Entladungskapazität bei Nennspannung: ≤ 5PC
• Leerlaufstrom: 4–9 % (abhängig vom Spannungsniveau des Transformators)
• Impedanzspannung: 4–10 %
• Normen: Übereinstimmung mit JB3570-98
• Steuerfunktionen: Überstrom-Autofreigabe, Nullposition-Arretierung, Regelung durch Autotransformator
• Konfiguration: Anpassungen auf Anfrage möglich

Merkmale

• Neues Design und Fertigungsprozess, reduziert Größe und Gewicht bei Einhaltung der geforderten technischen Kennwerte
• Dielektrisches Isolationsmaterial und Verfahren ausgelegt, um Teilentladungen während der Prüfung zu verhindern

Funktion
Die Eingangssteuerspannung wird über einen Autotransformator geregelt und einem teilentladungsfreien Filter-Isolationstransformator zugeführt. Das Bedienfeld bietet Überstrom-Autofreigabe und eine Nullpositionsverriegelung, um plötzliche Aufspannung zu verhindern. Die Hochspannungssekundärwicklung erzeugt die erforderliche Netzfrequenz-Prüfspannung mittels elektromagnetischer Induktion entsprechend dem Windungsverhältnis zur Primärwicklung.
