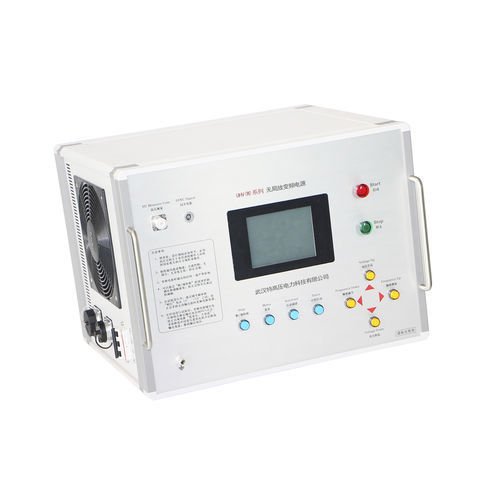

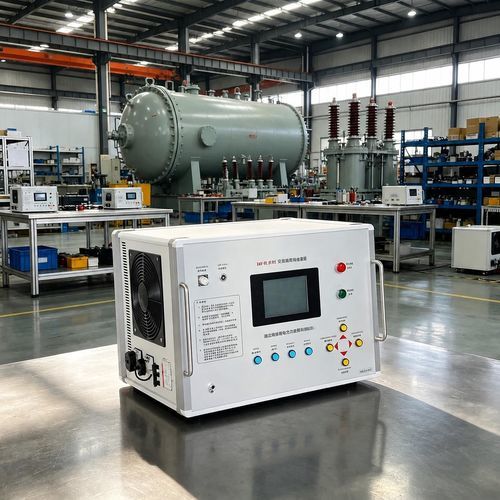

Dreiphasiger Frequenzumrichter UHV(W)

einphasigdigitalmit Digitalanzeige

Übersicht
Das Gerät ist für die Installation und Prüfung im laufenden Betrieb ausgelegt. Ein Hochgeschwindigkeits-AD-Wandlersystem digitalisiert die Signale; die Zuverlässigkeit der Prüfdatenerfassung wird durch digitale Signalverarbeitung, adaptives Filtern und Störunterdrückungsalgorithmen sichergestellt.

Anwendung
Der Frequenzumrichter ohne Teilentladung wird für Wechselspannungs-Dielektrikumprüfungen und Messungen von Teilentladungen an elektrischen Geräten eingesetzt. Durch Einsatz eines Erregungs­transformators zur Erregung eines Serien- oder Parallelresonanzkreises und Anpassung der Ausgangsfrequenz resonieren die Reaktorzuleitung L und die Probencapazität C; die Resonanzspannung wird an die Probe angelegt. Alternativ kann die Ausgangsspannung über einen Zwischentransformator an den Primärkreis eines Transformators zur Induktions­spannungsprüfung geführt werden.

Technische Daten

• Nenn-Eingangsspannung: Dreiphasen-AC 380 V ±10%, 50 Hz
• Nenn-Ausgangsleistung: Einphasen 100 kW
• Ausgangsfrequenzbereich: 20 Hz–300 Hz (stufenlos einstellbar)
• Nenn-Ausgangsspannung: 0–350 V (stufenlos einstellbar)
• Ausgangsstrom: 0–285 A (stufenlos einstellbar)
• Frequenzinstabilität: ≤ 0,05%
• Spannungsinstabilität: ≤ 1,0%
• Nichtlineare Verzerrung: ≤ 1%
• Kapazität für Teilentladungen: ≤ 10 pC (gemessen an der Hochspannungsseite des Boosters)

Merkmale

• Echte Sinusausgabe mit geringer Wellenformverzerrung (THD < 3%), wodurch auf Peak-Messungen verzichtet werden kann, die bei geformten Wellen erforderlich wären.
• Faseroptische Steuerung gewährleistet vollständige galvanische Trennung zwischen Hoch- und Niederspannungs-Steuerkreisen.
• Kompakte Bauweise und geringes Gewicht für flexible Handhabung und Einsätze vor Ort.
• Einfache Verkabelung und Bedienung; steigert die Arbeitseffizienz vor Ort gegenüber Generatoranlagen.
• Mehrfache Schutzfunktionen: Schutz gegen Durchschlag bei Entladung, einstellbarer Überspannungsschutz, Kurzschlussschutz am Ausgang, Nullpunkt-Schutz beim Start, Schutz der Brückenarmverstärkung, Leistungskurvenschutz. Bei Auslösung eines Schutzes trennt das Gerät die Prüfspannungs-Ausgabe und schaltet die Hauptversorgung ab.
• Signalquelle erzeugt durch einen dedizierten Chip und gesteuert durch einen Mikrocontroller; Ausgangsfrequenzstabilität bis 0,01 Hz.
• Variable Ausgangsspannung gesteuert durch einen hochschnellen Mikrocontroller; Spannungsinstabilität < 1%.

Wartung

• Vermeiden Sie längeren Betrieb unter starker Verstimmung.
• Prüfen Sie regelmäßig interne Verdrahtung und Verschraubungen, um Lockerungen zu vermeiden.
• Lagern Sie das Gerät trocken und sauber, geschützt vor Regen; bei Nichtgebrauch mit Staubschutz abdecken.
• Sichern Sie das Frequenzumrichtergehäuse während des Transports mit geeigneten Gurten gegen Verrutschen.
• Setzen Sie das Bedienfelddisplay nicht direkter Sonneneinstrahlung aus; treffen Sie Antivibrationsmaßnahmen beim Transport.
• Behandeln Sie Steckverbinder sorgfältig, um Beschädigung und Verschmutzung zu vermeiden.
• Bei Verwendung von Glasfaserkabeln Biegen, Verdrehen oder Quetschen vermeiden; von Wärmequellen fernhalten und trocken lagern, um Feuchtigkeit zu verhindern.

Spezifikationen

• Modell / Serie: UHV(W) Series
• Nenn-Eingangsspannung: Dreiphasen-AC 380 V ±10%, 50 Hz
• Nenn-Ausgangsleistung: Einphasen 100 kW
• Ausgangsfrequenzbereich: 20 Hz–300 Hz (stufenlos)
• Nenn-Ausgangsspannung: 0–350 V (stufenlos)
• Ausgangsstrom: 0–285 A (stufenlos)
• Frequenzinstabilität: ≤ 0,05%
• Spannungsinstabilität: ≤ 1,0%
• Nichtlineare Verzerrung: ≤ 1%
• Kapazität für Teilentladungen: ≤ 10 pC (gemessen an der Hochspannungsseite des Boosters)
• Wellenformverzerrungsrate: < 3%
• Ausgangsfrequenzstabilität: bis zu 0,01 Hz
• Integrierte Schutzfunktionen (Überspannung, Kurzschluss, Durchschlag, Nullposition-Startschutz, Brückenschutz, usw.)
