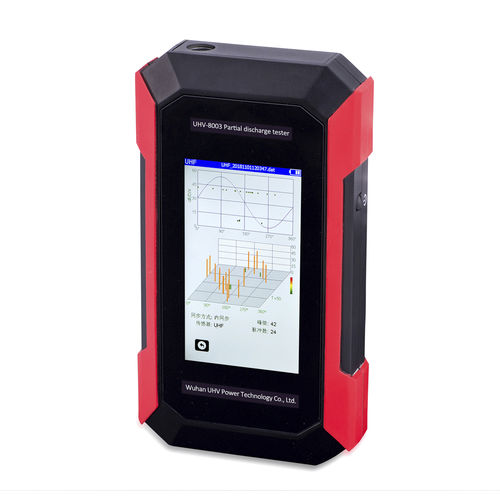

Teilentladungsdetektor UHV-8003

Ultraschall

Produktvorstellung
Der tragbare Ultraschall-Teilentladungsdetektor UHV-8003 empfängt Ultraschallsignale, die durch Teilentladungen erzeugt werden, um das Vorhandensein festzustellen und die Quellen in Transformatoren, GIS, Motoren, Kabeln, Isolatoren und Freileitungen zu lokalisieren. Er quantifiziert den Entladungsgrad mittels Indikatoren und bietet Analysemodi zur Beurteilung der Hochspannungsisolation.

Hauptbestandteile

• Haupteinheit: Handgeführter Ultraschall-Teilentladungsdetektor (UHV-8003)
• Kontakt-Ultraschallsensor
• Hochfrequenzsensor (optional)
• Eingebauter Ultraschallsensor und TEV-Sensor (Transient Earth Voltage)

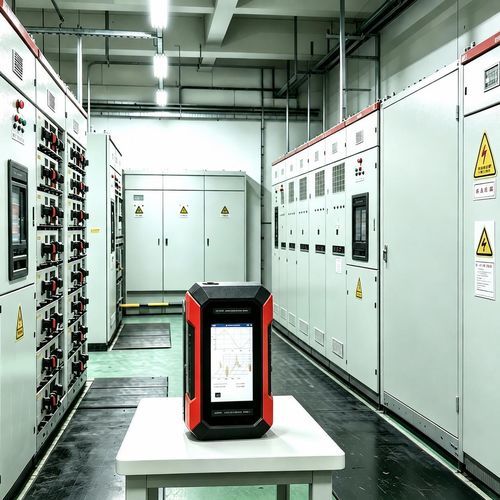

Produktanwendungen

• Stromerzeugungs- und Verteilungsunternehmen
• Bahnwesen
• Petrochemische Energieversorgungssysteme
• Luft‑ und Raumfahrttests
• Automatisierte Inspektion und Wartung

Produkteigenschaften

• Konfigurierbare/wechselbare Sensoren ermöglichen die Teilentladungsdetektion an den meisten Hochspannungsanlagen
• Stellt verschiedene Entladungsmuster dar, z. B. Zeitbereichswellenform, PRPD und PRPS, zur Analyse von Entladungsarten
• Benutzerfreundliche Mensch‑Maschine-Schnittstelle für Geräte‑ und Datenmanagement
• Eingebaute Ultraschall- und TEV-Sensoren; kompatibel mit speziellen Sensoren für Transformatoren, GIS, Freileitungen und Kabel
• Nicht‑invasives Online‑Messverfahren ohne Abschaltung der Stromversorgung und ohne zusätzliche Hochspannungsquelle
• Großer Testbandbreitenbereich: 30 kHz bis 2,0 GHz, geeignet für verschiedene Frequenzmessprinzipien

Hinweise
Der Detektor erfasst Ultraschallsignale von Teilentladungen, um Quellen zu lokalisieren und die Diagnose durch mehrere Sensoren und Anzeigemodi zu unterstützen. Dokumente wie Bedienungsanleitung und Kalibrierzertifikat sind verfügbar.

Technische Daten

• Modell: UHV-8003
• Erkennungsprinzip: Ultraschall- und TEV-Erkennung
• Enthaltene/kompatible Sensoren: Kontakt-Ultraschall, eingebauter Ultraschall, TEV, optional Hochfrequenzsensoren
• Testbandbreite: 30 kHz bis 2,0 GHz
• Erkennungsziele: Transformator, GIS, Motor, Kabel, Isolator, Freileitung
• Erkennungsmodus: Nicht‑invasive Online‑Erkennung ohne Abschaltung
• Analyseausgabe: Zeitbereichswellenform, PRPD, PRPS und andere Entladungsmusteranzeigen
• Benutzeroberfläche: Mensch‑Maschine‑Schnittstelle für Geräte‑ und Datenmanagement
