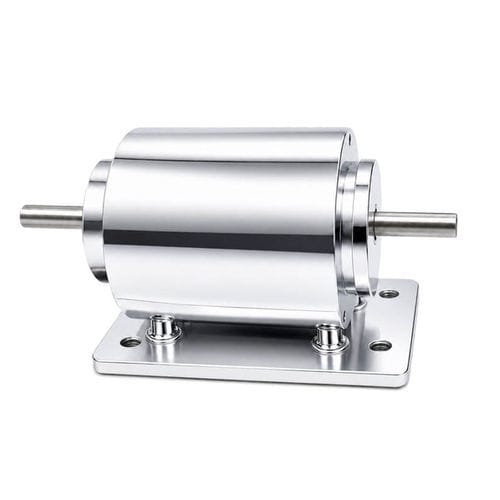

Drehmagnet WL3635

wartungsfreikompakt24 V

Produktübersicht
Der elektrische Drehmagnet wandelt elektrische Energie in kontrollierte rotatorische Bewegung um. Er besteht aus einer Kupferspule, magnetischer Ankerplatte, Abtriebswelle, Rückholfeder und Gehäuse. Für wiederholbare Kurzwinkel-Drehungen ausgelegt, bietet der WL3635 schnelle Ansprache, kompakte Einbaumaße und geringen Wartungsaufwand für industrielle Automatisierung und OEM-Anwendungen.

Hauptmerkmale

• Kompakte Bauform für platzsparende Montage
• Schnelle Ansprechzeit und wiederholbare, präzise Kurzwinkel-Drehung (Standard 25°)
• Mehrere Spannungs- und Drehmomentoptionen zur flexiblen Integration
• Einfache Konstruktion mit geringem Wartungsaufwand und hoher Reproduzierbarkeit
• Varianten und OEM-Anpassungen für Einschaltdauer und Befestigung

Anwendungsbereiche

• Industrielle Automatisierung: Sortierung, Verpackung, Ventilbetätigung, Roboter-Endeffektoren
• Automobiltechnik: Türschlösser, Kraftstoffregelung, Scheinwerfer- und Klimasteuerung
• Sicherheitssysteme: Smart Locks und Zugangskontrollen
• Medizin- & Laborgeräte mit Bedarf an präziser rotatorischer Betätigung
• Verkaufsautomaten, Dosierpumpen und kompakte Positioniereinheiten

Technisches Datenblatt (Auszug)
Brand: Weilong Technology
Model Number: WL3635
Rated Voltage (V): DC 12V, 18V, or 24V
Rated Power (W): 15–25 W
Work Model: Rotation
Torque Force (Nm): 0.01 — 0.02 N.m
Rotating Angle: 25 degree only
Working Duty: 10%—100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 80°C
Duty Cycle: 25 %
Payment Term: TT or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Funktionsweise
Fließt Strom durch die Spule, entsteht ein Magnetfeld, das die innere Ankerplatte bewegt und die Abtriebswelle um den voreingestellten Winkel dreht. Bei Spannungsunterbrechung setzt die Rückholfeder Anker und Welle zurück. Typischer Betrieb liefert schnelle Kurzwinkel-Drehungen mit hoher Reproduzierbarkeit unter korrekten Einschaltdauer-Bedingungen.

Eigenschaften / Technische Daten

• Marke: Weilong Technology
• Modell: WL3635
• Verfügbare Spannungen: DC 12V, 18V, 24V
• Nennleistung: 15–25 W
• Drehungsart: Kurzwinkel-Drehung (Standard 25°)
• Drehmoment: ca. 0,01–0,02 N·m
• Lebensdauer: ~500.000 Zyklen (anwendungsabhängig)
• Gehäuse: Baustahl / Kohlenstoffstahl
• Anschlusslänge: 200 mm
• Isolationsklasse: B; Hi-Pot: AC 600V 50/60Hz 2s
• Betriebstemperatur: -10°C bis 80°C
• Einschaltoptionen: intermittierend und kontinuierlich (bei kontinuierlichem Betrieb Spulenauslegung prüfen)
• Typischer Duty Cycle: 25%
• Zertifizierungen: CE, RoHS, ISO9001
• MOQ / Lieferung: MOQ 1000 pcs / bis zu 5000 pcs pro Woche
• Typische Lieferzeit: 30 Tage; Verladehafen: Shenzhen
