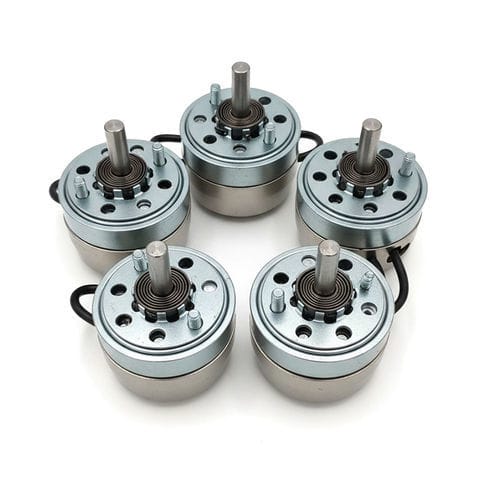

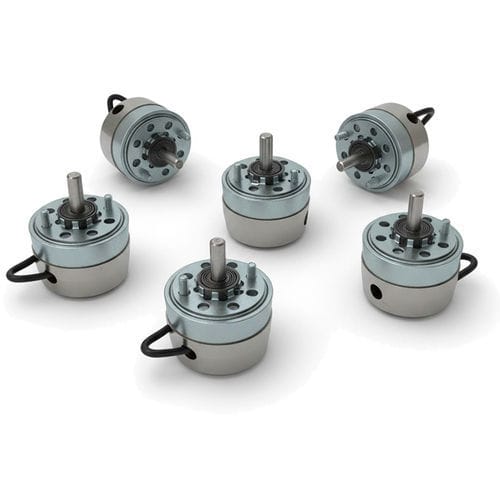

Drehmagnet WL0623

Verriegelungzum Sortierenwartungsfrei

Übersicht
Der WL 0623 Rotations-Solenoid von Weilong Technology wandelt elektrische Energie in kontrollierte Winkelbewegung für kompakte Industrieanwendungen um. Erhältlich in 12V-, 18V- oder 24V-Ausführungen, bietet er schnelle Betätigung und konfigurierbare Drehwinkel für Sortier-, Ventil- und Verriegelungsfunktionen.

Hauptmerkmale

• Präzise Winkelbewegung (typisch konfigurierbare Winkel: 25°, 45°, 90°).
• Millisekunden-Reaktionszeit, geeignet für Hochgeschwindigkeitsanwendungen.
• Hohe Wiederholgenauigkeit und Positionierung ohne komplexe Mechanik.
• Kompaktes Gehäuse aus Kohlenstoffstahl, integrationsfreundlich bei begrenztem Bauraum.
• Schaltbare Betriebsarten: bidirektional oder Feder-Rückstellung.
• Konfigurierbar in Spannung, Hubwinkel und Einschaltdauer; elektromagnetisches, wartungsarmes Design.

Funktionsweise und Betriebssteuerung
Die Spule erzeugt ein Magnetfeld, das auf den Anker wirkt und Drehmoment sowie Rotation erzeugt. Drehzahl und Drehmoment werden über Stromamplitude und Ansteuermethode geregelt (PWM beeinflusst die Geschwindigkeit, kann aber Drehmoment reduzieren und Erwärmung erhöhen). Optionale Winkelrückmeldung (Encoder) ermöglicht geschlossenen Regelkreis für präzise Anwendungen.

Vorteile für Automatisierung und Sortierung
Die schnelle Reaktion und die präzise Winkelsteuerung machen den WL 0623 geeignet für Hochgeschwindigkeits-Sortiertore, Produktumlenker, Vierteldrehventil-Betätigung, Auslösemechanismen in Automaten/Verpackung, medizinische Probenschaltvorrichtungen, Büroautomation (Drucker-/Dokumentenumlenkung), intelligente Schlösser und Robotik mit Bedarf an sofortiger On/Off-Winkelbewegung.

Wartung & häufige Fehlerbehebung
Regelmäßige Kontrolle des Spulenwiderstands und der elektrischen Verbindungen, Reinigung zum Schutz vor Staub und Korrosion des Schafts/Ankers sowie bei Bedarf Schmierung. Typische Probleme: verringerte Betätigungskraft (gealterte Spule oder niedrige Versorgungsspannung) und mechanisches Festsetzen (Fremdkörper oder Korrosion).

Produktdatenblatt (Tabelle)
Brand : Weilong Technology
Model Number : WL 0623
Rated Voltage (V) : DC 12V ,18V or 24V
Rated Power (W) : 20–50 W
Work Model : Rotation
Holding Force (N) : 0.1 — 0.4 Nm
Rotating Angle : From 25, 45 Degree
Working Duty : 10 or 25%
Service Life : 500 Thousand Times
Certification : CE, ROHS, ISO9001
Material : Carbon Steel Housing
Lead Wire Length (mm) : 200
Install Style : screw
Tolerance of Dimension : +/- 0.1 MM
Water-proof : None
Insulation Class : B
Hi-Pot Test : AC 600V 50/60Hz 2s
Non-excitation Holding Force : 0
Working Temperature : -10°C - 100°C
Duty Cycle : 1-100%
Payment Term : TT, or LC At Sight
Sample Order : Yes
Warranty : 1 Year
MOQ : 1000 PCS
Supply Ability : 5000 pcs per Week
Delivery Time : 30 Days
Port of Loading : shenzhen

Technische Daten

• Brand: Weilong Technology
• Model: WL 0623
• Auswahl der Nennspannung: 12 VDC, 18 VDC oder 24 VDC
• Nennleistung: typ. 20–50 W
• Haltemoment: ca. 0,1–0,4 Nm
• Verfügbare Drehwinkel: 25°, 45° (konfigurierbar)
• Ansprechzeit: typ. einige zehn Millisekunden (15–30 ms)
• Einschalttypen: intermittierend (10% oder 25%) und Optionen für dauerhaften Betrieb; einige Varianten unterstützen 1–100%
• Betriebstemperaturbereich: -10°C bis 100°C
• Gehäusematerial: Kohlenstoffstahl
• Anschlussleitungslänge: 200 mm
• Isolationsklasse: B
• Erwartete Lebensdauer: ~500.000 Zyklen (abhängig von Betriebsbedingungen)
• Zertifizierungen: CE, RoHS, ISO9001
