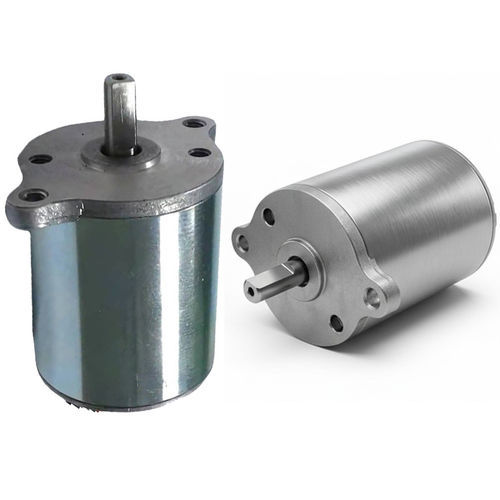

Elektro-Haftmagnet WL0432

DrehVerriegelungzum Sortieren

Produktübersicht
Das Drehmagnet WL0432 Weilong ist ein elektromechanischer Aktuator, der elektrische Eingaben in präzise Winkelbewegungen (voreingestellt bis zu 90°) umwandelt. Er erzeugt gesteuerte Drehbewegungen durch das Magnetfeld der Spule und einen Rückstellmechanismus (Feder oder Umkehr der Polarität) für zuverlässige Positionierung in industriellen Anwendungen.

Hauptmerkmale

• Kompakter Drehausgang mit schneller Reaktionszeit, geeignet für Automatisierungs- und Verriegelungsanwendungen.
• Stabiles Drehmoment und hohe Wiederholgenauigkeit für Indexierung und präzise Positionierung.
• Mehrere Spannungsoptionen (DC 12V / 18V / 24V) sowie Leistungs-/Drehmomentvarianten.
• Standardkonfigurationen mit Rückstellfeder und konfigurierbaren Wellen-/Befestigungsoptionen.
• Einfache, wartungsfreundliche Konstruktion für lange Lebensdauer und geringen Wartungsbedarf.

Aufbau & Funktion
Der WL0432 besteht aus Spule, Stator, Rotor (Anker), Welle und Rückstellfeder. Durch Anlegen von Strom an die Spule entsteht ein Magnetfeld, das den Rotor bis zum voreingestellten Winkel dreht (üblich 25°, 45°, 60° oder 90°). Varianten für AC oder DC sowie unterschiedliche Montage-/Wellenkonfigurationen sind je nach Anwendung erhältlich.

Anwendungen
Geeignet für industrielle Automatisierung (Sortierung, Indexierung, Bauteilpositionierung), Verriegelungs- und Sicherheitsvorrichtungen, HVAC-Aktuatoren, Bürotechnik (Drucker/Kopierer), Automotive-Subsysteme, elektronische Türen und ausgewählte medizintechnische Geräte, die kompakte, wiederholbare Winkelbewegungen benötigen.

Vorteile & Nachteile

• Vorteile: präzise wiederholbare Winkelbewegung ohne komplexe Mechanik, geringe Baugröße, schnelle Betätigung und niedriger Wartungsaufwand.
• Nachteile: auf voreingestellte Winkel beschränkt (typisch bis 90°), begrenztes Drehmoment für sehr schwere Lasten, mögliche Erwärmung bei Dauerbetrieb und eventuell benötigte Rückstellfedern oder Treiberelektronik.

Fehlerbehebung (Auswahl)

• Keine Drehung: Stromversorgung, Nennspannung, Spulenwiderstand und Anschlüsse prüfen.
• Schwache/unvollständige Drehung: Spannung/Strom prüfen, mechanische Überlast reduzieren und auf Verschmutzung oder Verschleiß inspizieren.
• Langsame Reaktion: Spannungsstabilität, Einschaltdauer, Kühlung und geeignete Treiberschaltung prüfen.
• Überhitzung: Einhaltung der Einschaltdauer, korrekte Spannung und Wärmeabfuhr sicherstellen.
• Kein Rückstellen: Rückstellfeder prüfen/wechseln, Hindernisse entfernen und Ausrichtung kontrollieren.
• Geräusche/Vibrationen: Befestigungen, Wellenalignment und internen Verschleiß prüfen.

Produktdaten (Schlüsselwerte)
Brand: Weilong
Model Number: WL0432
Rated Voltage (V): DC 12V, 18V or 24V
Rated Power (W): 40–80 W
Work Mode: Rotation (preset angle)
Holding Force: approx. 150–300 GF
Rotating Angle: 25°, 45°, 60° or 90°
Working Duty: typical 25% (range 1–100% available)
Service Life: ~500,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 200 mm
Mounting: screw
Dimensional Tolerance: +/- 0.1 mm
Ingress Protection: none (standard)
Insulation Class: B
Dielectric (Hi-Pot): AC 600V 50/60Hz 2s
Operating Temperature: -10°C to 100°C
Warranty: 1 year
MOQ: 1000 pcs; Supply: 5000 pcs/week; Delivery: 30 days (Shenzhen)

Technische Spezifikationen

• Brand: Weilong
• Model: WL0432
• Rated Voltage: DC 12V / 18V / 24V
• Rated Power: 40–80 W
• Work Mode: Rotary (preset angle)
• Holding Force: ~150–300 GF
• Available Angles: 25°, 45°, 60°, 90°
• Working Duty: typical 25% (spec range 1–100%)
• Service Life: ≈500,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing: Carbon steel
• Lead Wire: 200 mm
• Mounting: screw
• Tolerance: +/- 0.1 mm
• IP Rating: none (standard)
• Insulation Class: B
• Hi-Pot: AC 600V 50/60Hz 2s
• Operating Temp: -10°C to 100°C
• Warranty: 1 year
