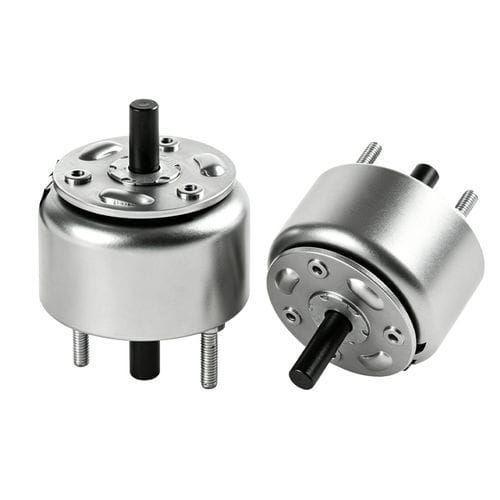

Drehmagnet WL340

Hochleistungwartungsfreikompakt

Produktübersicht
Der Drehsolenoid WL340 wandelt axiale magnetische Kraft in eine schnelle, begrenzte Winkelbewegung um. Übliche Winkel reichen von 25° bis 95°, gängige Optionen sind 25°, 30°, 45°, 60° und 70°. Der Mechanismus verwendet eine geformte Polstückgeometrie und geneigte Laufbahnen (Kugel- oder Schraubenbahn), sodass axiale Anziehung in Rotation umgesetzt wird; eine interne Rückstellung (meist Feder) bringt die Ausgangsposition nach Abschalten der Versorgung zurück.

Hauptmerkmale

• Begrenzte Drehbewegung (typische Optionen: 25°, 30°, 45°, 60°, 70°, 90°).
• Hohe Drehmomentdichte bezogen auf die Abmessungen; Drehmoment abhängig von Modell und Versorgungsspannung.
• Ein- und beidseitig drehende Ausführungen verfügbar.
• Sehr schnelle Ansprechzeiten (typisch 5–50 ms).
• Kompatibel mit DC und ausgewählten AC-Spannungen (z. B. 6V, 12V, 18V, 24V, bis 110V je nach Ausführung).
• Niedriger Haltestrom oder mechanisch/magnetisch arretierbare Varianten zur Reduzierung des Energieverbrauchs.
• Betriebszyklen von intermittierend bis nahezu kontinuierlich je nach Modell.
• Optionen/Schutzarten: Gehäuse IP40 bis IP67, Flanschmontage, kundenspezifische Winkel, hochtemperaturbeständige Wicklungen.

Funktionsweise
Bei Anlegen der Spannung erzeugt die Spule eine axiale magnetische Kraft, die den Rotor zum Stator zieht. Geneigte Laufbahnen oder die Lagergeometrie wandeln die axiale Bewegung in eine kontrollierte Drehung bis zur vorgesehenen Endlage. Beim Abschalten bringt ein interner Rückstellmechanismus (in der Regel Feder) den Rotor zurück. Drehrichtung und Endwinkel sind durch Laufbahnneigung und mechanische Konstruktion vorgegeben.

Anwendungen
Drehsolenoide werden eingesetzt, wenn schnelle, wiederholbare, begrenzte Winkelbewegungen erforderlich sind: Verschlüsse von Kameras und Projektoren, optische Filterräder, Umlenker und Weichen an Förderbändern, Verkaufs- und Dosiermechanismen, Verriegelungen, HVAC-Klappen, Ventile und Mechaniken in medizinischen Geräten, Fahrzeugverschlüsse und Tankklappen, Roboter-Endeffektoren und Werkzeugwechsler sowie weitere industrielle Automatisierungsaufgaben. IP67-Varianten eignen sich für feuchte Umgebungen und Reinigungsprozesse.

Vorteile

• Sehr schnelle Schaltzeiten für hochzyklische Anwendungen.
• Kompakte Bauform für beengte Einbausituationen.
• Zuverlässige, reproduzierbare Festwinkelbetätigung.
• Hohe Drehmoment-/Größenrelation für kurze Winkelbewegungen.
• Geringer Wartungsaufwand bei bestimmungsgemäßem Gebrauch.

Nachteile

• Begrenzter Drehwinkel — nicht geeignet für Dauerdrehung.
• Bei Dauerbetrieb mögliche Wärmeentwicklung, außer bei arretierbaren Varianten.
• Weniger präzise Geschwindigkeits-/Positionsregelung im Vergleich zu Schrittmotoren oder Servos.
• Mechanischer Verschleiß (Lager, Federn) bei unsachgemäßer Nutzung.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL340
• Nennspannung (V): DC 12V, 18V oder 24V
• Nennleistung (W): 20–90 W
• Arbeitsart: Rotation
• Drehmoment (Nm): 0.01 — 0.04 N.m (Wert laut Datenblatt)
• Drehwinkel: verfügbar 25°, 45°, 60° oder 70° (modellabhängig)
• Arbeitszyklus (Datenblatt): 10%—100% (modellabhängig; spezifische Angabe beachten)
• Lebensdauer (Datenblatt): 500.000 Zyklen (für die genaue Variante Datenblatt konsultieren)
• Zertifizierungen: CE, RoHS, ISO9001
• Material: Gehäuse aus Kohlenstoffstahl
• Zuleitungslänge: 200 mm
• Installationsart: Schraubbefestigung
• Maßtoleranz: +/- 0.1 mm
• Wasserschutz (Datenblatt): Keine (IP67-Varianten auf Anfrage)
• Isolationsklasse: B
• Hi-Pot-Test: AC 600V 50/60Hz 2s
• Haltekraft ohne Erregung: 0
• Arbeitstemperatur: -10°C bis 100°C
• Betriebszyklus (detailliert): 1–100% (für gewählte Konfiguration bestätigen)
• Zahlungsbedingungen: TT oder LC bei Sicht
• Musterbestellung: Ja
• Garantie: 1 Jahr
• MOQ: 1000 PCS
• Lieferfähigkeit: 5000 pcs pro Woche
• Durchschnittliche Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
