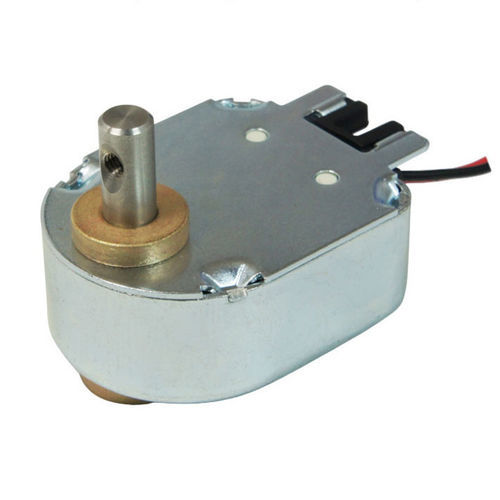

Elektro-Haftmagnet WL0616

Drehfür SelbsthaltungMiniatur

Übersicht
Das bistabile Drehsolenoid ist ein elektromagnetischer Aktuator, der zwischen zwei stabilen Positionen rotiert. Es benötigt nur beim Umschalten Energie; nach dem Schaltvorgang bleibt der Rotor verriegelt ohne Dauerstrom, was geringen Verbrauch und reduzierte Wärmeabgabe ermöglicht — geeignet für batteriebetiebene und energieempfindliche Systeme.

Funktionsweise
Die Spule erhält einen Impuls oder einen polaritätsgewechselten Impuls, um den internen Rotor/Anker auf einen voreingestellten Winkel zu bewegen (übliche Optionen: 20°, 25°, 30°, 45°, 60°, 90°). Ein Permanentmagnet oder ein mechanischer Riegel hält den Rotor nach dem Impuls. Typische Schaltzeiten liegen im Bereich 10–50 ms, Hochleistungsvarianten können <10 ms erreichen.

Hauptmerkmale und Vorteile

• Niedriger Energieverbrauch: nur kurzer Impuls zum Schalten; kein kontinuierlicher Haltestrom.
• Geringere Wärmeentwicklung gegenüber drehenden Aktuatoren mit Dauerstrom.
• Hohe Zuverlässigkeit und lange Lebensdauer (mechanische/elektrische Lebensdauer typ. ≥1 000 000 Zyklen).
• Schnelle Reaktionszeit, geeignet für Hochgeschwindigkeits-Schaltanwendungen.
• Kompakte Bauform und einfache elektromagnetische Konstruktion mit wenigen beweglichen Teilen.
• Leiser Betrieb und stabile Haltekraft im verriegelten Zustand.

Anwendungsbereiche

• Banknoten- und Währungssortierer (Abzweigklappen, Flappen).
• Verkaufsautomaten und Spender (Freigabe-/Verriegelungsmechanismen).
• Elektronische Schließsysteme und Sicherheitsschlösser.
• Industrielle Automatisierung: Schaltmechanismen, Positioniereinrichtungen, Greifer für Roboter.
• Medizinische Geräte: Probenauswähler, Ventilaktuatoren, optische Schaltelemente.
• Ticketautomaten, Glücksspielgeräte, Kameramodule und andere Präzisionsschaltanwendungen.

Vorteile

• Energieeinsparung durch Impulsbetrieb und magnetisches/mechanisches Verriegeln.
• Positionsspeicher: behält Zustand ohne Energie.
• Niedrige Wärmeabgabe durch kurze Spulenaktivierung.
• Hohe Schaltgeschwindigkeit und kleines Baumaß.
• Geeignet für batteriebetriebene Systeme und Embedded-Geräte.

Einschränkungen / Nachteile

• Begrenzter Drehbereich im Vergleich zu kontinuierlichen Drehmotoren (nur feste Winkel).
• Niedrigerer Dauerarbreitmoment als Motoren oder untersetzende Antriebe; ungeeignet für fortlaufende, hochdrehmomentige Anwendungen.
• In der Regel nur zwei voreingestellte Positionen; nicht für mehrstufige kontinuierliche Regelung ohne zusätzliche Mechanik geeignet.
• Benötigt eine Impulsansteuerung, die die richtige Impulsform und ggf. Polaritätswechsel liefern kann.
• Mechanischer Verschleiß an Federn oder Anschlägen kann bei sehr langer Lebensdauer auftreten; Leistung abhängig von Spannungsstabilität und Einsatzbedingungen.

Zusammenfassung Datenblatt und Hinweise zur Verwendung
Bei der Auswahl des WL0616 sind Drehwinkel, Ausgangsdrehmoment, Spulenspannung und Impulsansteuerungsfähigkeit entscheidend. Berücksichtigen Sie Ansprechzeit, Einschaltdauer und Montagebedingungen bei der Integration in Zähler, Automaten, Schlösser oder medizinische Geräte.

Technische Daten

• Modell: WL0616
• Produktabmessungen (typisch): 39 × 32 × 16 mm
• Drehwinkel (Beispiel): 20° (Optionen: 20°, 25°, 30°, 45°, 60°, 90°)
• Anlaufmoment: ≥2 N·cm
• Nennspulenspannung (Beispiel): 24 V DC
• Leistung (Impuls, Beispiel): 28,8 W
• Strom (bei 24 V Beispiel): 1,2 A
• Spulenwiderstand (Beispiel): 20 Ω
• Betriebslebensdauer (mechanisch/elektrisch): ≥1 000 000 Zyklen (typisch)
• Typischer Arbeitszyklus (Beispiel): 0,03 s EIN, 0,12 s AUS
• Typische Schaltzeit: 10–50 ms (Hochleistungsvarianten <10 ms)
• Typische Drehmomentbereiche: kleine Klappen 0,05–0,2 Nm, mittlere 0,2–0,5 Nm, schwerere Abweiser bis ~0,5–1,0 Nm
• Antriebsart: Impulsantrieb mit Polaritätswechsel oder spezifizierter Impulsform; erfordert geeignete Treiberelektronik
• Wichtige Auswahlparameter: Drehwinkel, Ausgangsdrehmoment, Ansprechzeit, Spulenspannung, Einschaltdauer, Montageabmessungen und Umgebungsbedingungen
