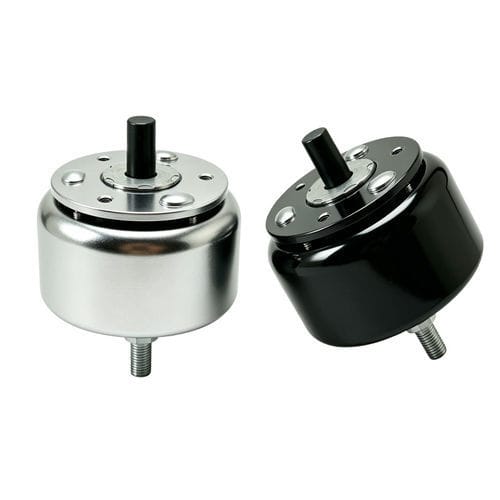

Elektrischer Antrieb WL590

elektromechanischDrehmit Federrückstellung

Produktbeschreibung
Der WL590 ist ein kompakter Rotationssolenoid-Aktuator, der elektrische Energie in eine kontrollierte Winkelverstellung (typische Winkel: 25° bis 90°) umwandelt. Das von der Spule erzeugte Magnetfeld wirkt mit dem Rotor zusammen, um Drehmoment und reproduzierbare Drehbewegungen zu erzeugen. Geräte können mit Rückstellfeder (Einweg) oder als bidirektionale (bistabile/Arretier-) Ausführung konfiguriert werden, wenn definierte Endlagen und minimaler Spiel erforderlich sind.

Hauptmerkmale des Rotationssolenoid-Motors

• Kompakte Bauweise mit definiertem Haltemoment.
• Schnelle elektrische Reaktion und zügiges Schalten.
• Wiederholbare Winkelverstellung bei minimalem Spiel.
• Einfache mechanische Konstruktion für geringen Verschleiß und einfache Integration.
• Erhältlich als Feder-Rückstellung (einrichtungsbezogen) oder Verriegelungsversion (bidirektional).
• Optimierbar für den Einschaltdauer-Zyklus zur Minimierung von Energieverbrauch und Wartung.
• Optionen für höhere Betriebstemperaturen und Dauerbetrieb für industrielle Umgebungen.

Produktübersicht
Der WL590 vereint ein robustes Gehäuse, eine elektromagnetische Spule und einen Rotormechanismus, um konstantes Drehmoment und präzise Winkelsteuerung in kompakter Bauform zu liefern. Verschiedene Größen, Drehmomentklassen, Montageoptionen und Wellenkonfigurationen erleichtern die mechanische Integration in Automatisierung, Robotik und Steuerungssysteme, wenn Platz und Reaktionszeit entscheidend sind.

Anwendungen
Typische Anwendungen umfassen:

• Ventilbetätigung und Ventilsteuerungs-Systeme.
• Robotik: kleine Greifsysteme und Gelenkantriebe.
• Verpackungsmaschinen: Sortierung, Versiegelung und Kennzeichnung.
• Automatisierte Montagelinien und Positioniermechanismen.
• Präzisionsgeräte wie Druck-, Textilmaschinen und bestimmte medizinische Geräte.

Technisches Datenblatt (Auszug)
Brand: Weilong Technology
Model Number: WL590
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 80–100 W
Work Model: Rotation
Holding Force (N·m): 0.05 — 0.08 N·m
Rotating Angle: From 25, 45, 60 or 90 degrees
Working Duty: 10% — 100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 300 mm
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1 - 100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Technische Spezifikationen

• Modell: WL590
• Unterstützte Nennspannungen: DC 12V oder 24V
• Nennleistungsbereich: 80–100 W
• Verfügbare Drehwinkel: 25°, 45°, 60°, 90°
• Haltemoment: ca. 0,05–0,08 N·m
• Einschaltdauer: intermittierend bis kontinuierlich (10%–100%) je nach Konfiguration
• Lebensdauer: rund 500.000 Zyklen (typisch)
• Material/Gehäuse: Kohlenstoffstahl
• Leitungs­länge: 300 mm
• Isolationsklasse: B; Hi-Pot geprüft bei AC 600V 50/60Hz für 2s
• Betriebstemperaturbereich: -10°C bis 100°C
• Typische Lieferzeit: 30 Tage; MOQ: 1000 Stk.; Produktionskapazität: ca. 5000 Stk./Woche
