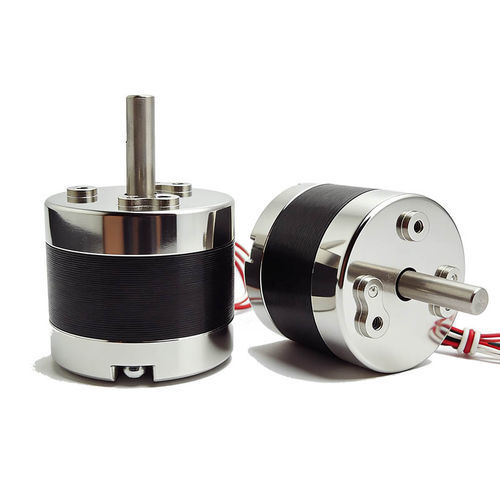

Direktgesteuertes Magnetventil WL0835

LuftBrennstoffWasser

Übersicht
Ein Rotations-Solenoidventil ist ein kompakter elektromagnetischer Aktuator, der elektrische Energie in eine kontrollierte Drehbewegung umwandelt, um einen Fluid- oder Gasstrom zu öffnen, zu schließen oder zu indexieren. Hauptkomponenten sind Spule, Anker, Welle, Feder und Ventilkörper. Rotations-Solenoidventile sind für präzise Winkellagerung, schnelle Reaktion und zuverlässigen Dauerbetrieb auf begrenztem Bauraum ausgelegt.

WL0835 Beschreibung
Der WL0835 ist ein bistabiles (latching) Rotations-Solenoidventil, entwickelt für Präzisionsautomatisierung. Es erzeugt fest definierte Winkelbewegungen zum Ansteuern von Ventilen oder mechanischen Indexiersystemen bei kompakter Bauform und einfacher mechanischer Integration. Geeignet für Anwendungen mit schnellen Reaktionszeiten, hoher Reproduzierbarkeit und langer Lebensdauer.

Hauptmerkmale

• Wandelt elektrische Energie in eine präzise rotierende Bewegung zur Betätigung von Ventilen oder Indexierern.
• Schnelle Ansprechzeiten und hohe Reproduzierbarkeit für zyklischen Betrieb.
• Kompakte Abmessungen für Einbauten mit beschränktem Platz.
• Ausgelegt auf lange Lebensdauer und geringen Wartungsaufwand.

Anwendungen

• Industrielle Automation und Produktionslinien zur Steuerung von Luft-, Gas- oder Flüssigkeitsströmen.
• Automotive-Systeme (Flüssigkeitsführung, Emissionsregelung, Kraftstoffverteilung).
• Medizinische und Laborgeräte für Flüssigkeitsmanagement und Diagnostik.
• Bewässerungs- und Wasserwirtschaftssysteme.
• Getränkeautomaten, chemische Prozesse und pneumatische Steuerungen.

Vorteile und Nachteile
Vorteile

• Hohe Positionsgenauigkeit für Winkelsteuerung im Vergleich zu linearen Solenoiden.
• Sehr schnelle elektromagnetisch-mechanische Reaktion.
• Langlebiges Design, das bei geeigneter Wärmeableitung Millionen von Zyklen erreichen kann.

Nachteile

• Begrenzter Drehwinkel (typische diskrete Winkel 15°–90° je nach Ausführung).
• Bei Dauerbetrieb kann Wärmeentwicklung auftreten.
• Drehmoment geringer als bei vielen motorgetriebenen Aktuatoren; nicht geeignet für sehr schwere Lasten mit hohem Drehmoment.

Auswahl eines Rotations-Solenoidventils (Zusammenfassung)

• Definieren Sie die Anforderungen: Fluidtyp (Luft, Flüssigkeit, Gas), normally-closed vs normally-open, Betriebsart (Dauer- oder Intervallbetrieb) und Umgebungsbedingungen.
• Bestimmen Sie den erforderlichen Drehwinkel (gängig: 15°, 30°, 45°, 60°, 90° oder kundenspezifische Winkel).
• Berechnen Sie das erforderliche Drehmoment einschließlich Reibung, Lastwiderständen und Federkräften; Sicherheitsmarge (typisch 30–50%).
• Wählen Sie Spannung und Leistung: gängige Optionen DC 5V/12V/24V oder AC 110V/220V; berücksichtigen Sie Leistungsaufnahme und Wärmeentwicklung.
• Entscheiden Sie zwischen monostabil (Feder) und bistabil (latching) je nach Energiebedarf und Anwendung.
• Prüfen Sie die Ansprechzeitanforderungen: Hochgeschwindigkeitsanwendungen benötigen ggf. 10–50 ms; viele Industrieanwendungen akzeptieren 50–200 ms.
• Berücksichtigen Sie die Umgebung: Temperaturbereich, Feuchte, IP-Schutz, Vibrationsfestigkeit und Korrosionsschutz.
• Überprüfen Sie Lebensdauer und Duty-Cycle passend zur Nutzung (intermittierend vs kontinuierlich).
• Bestätigen Sie die mechanische Integration: Befestigungsbohrungen, Wellen-Ø, Abmessungen und Gewicht.
• Planen Sie Anpassungsoptionen: kundenspezifische Welle, Drehwinkel, geschlossene Gehäuse, Steckertypen, Sonderspannungen.

FAQ (ausgewählt)

• Typische Drehwinkel: 30°, 45°, 60°, 90°; kundenspezifische Winkel auf Anfrage.
• Typische Lebensdauer: Hochwertige Rotations-Solenoide können über eine Million Zyklen erreichen; tatsächliche Lebensdauer hängt von Betriebsbedingungen und Wärmeabfuhr ab.
• Anwender: Industrielle Automation, Automotive, Medizin/Labor, Bewässerung, Lebensmittel & Getränke, Pneumatiksysteme.
• Anpassungen: Viele Hersteller bieten kundenspezifische Winkel, Spannungen, Drehmomente, Befestigungen und Dichtgehäuse an.

Technisches Datenblatt (tabellarische Darstellung)
Brand: Weilong Technology
Model Number: WL 0835
Rated Voltage (V): DC 12V, 16V or 24V
Rated Power (W): 38.5–45W
Work Model: Rotation Type
Holding Force (N): 150 GF-200 GF
Stroke (mm): 2 MM or Customized
Reset Time (s): 1 S
Service Life: 1,000 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Safety Iron
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Merkmale / technische Daten

• Brand: Weilong Technology
• Model: WL0835
• Spannungsoptionen: DC 12V, 16V oder 24V
• Nennleistung: 38,5–45 W
• Betriebsart: Rotation (bistabil / Rotationstyp)
• Haltekraft: ~150 GF bis 200 GF
• Hub / Rotation: 2 mm oder kundenspezifisch
• Reset-Zeit: ~1 s
• Lebensdauer: ~1.000.000 Zyklen
• Zertifizierungen: CE, ROHS, ISO9001
• Gehäusematerial: Sicherheits-Eisen
• Anschlusslänge: 200 mm
• Montage: Schraube
• Maßtoleranz: +/- 0,1 mm
• Wasserdicht: keine (Standard)
• Isolationsklasse: B
• Hi-Pot-Test: AC 600V 50/60Hz 2s
• Haltekraft ohne Erregung: 0
• Betriebstemperatur: -10°C bis 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs; typische Lieferzeit: 30 Tage; Lieferfähigkeit: 5000 pcs/Woche
