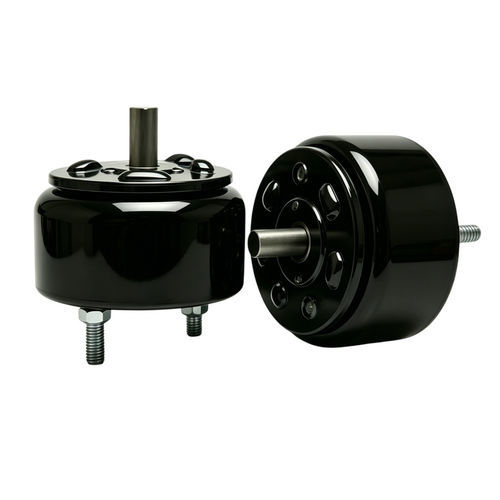

Drehmagnet WL490

zum SortierenHochleistungwartungsfrei

Produktübersicht
Das WL490 DC-Rotationssolenoid ist ein elektromagnetischer Stellaktor, der Gleichstrom in eine gesteuerte, kleinwinklige Rotationsbewegung umsetzt. Es bietet definierte Winkelpositionen (typische Winkel: 25°, 30°, 45°, 60°, 90°, einige Typen bis 95°) und besteht aus Spule, Rotor (Anker) und Rückführmechanismus (Feder oder Schwerkraft). Bei Anlegen von DC-Spannung dreht der Rotor zur indexierten Position; beim Abschalten bringt der Rückstellmechanismus die Ursprungslage zurück.

Hauptmerkmale

• Schnelle Reaktion und hohe Schaltgeschwindigkeit.
• Kompakte Bauform mit gutem Drehmoment-pro-Größe-Verhältnis.
• Präzise und reproduzierbare Winkelpositionierung für voreingestellte Winkel.
• Kompatibel mit gängigen DC-Spannungen (12V, 18V, 24V und weitere Optionen).
• Arbeitszyklus wahlweise von intermittent bis kontinuierlich je nach Modellausführung.

Funktionsprinzip
Der Strom durch die Spule erzeugt ein Magnetfeld, das mit der Rotorgeometrie (Nuten, schraubenförmige Führungen oder geformter Anker) wechselwirkt und so Rotationsbewegung erzeugt. Ein Feder- oder Schwerkraftrücklauf (oder andere mechanische Rückführung) positioniert den Rotor beim Abschalten zurück. Bestimmte Ausführungen verwenden geformte Ankerprofile für sehr genaue Winkelindexierung.

Anwendungen
WL490-Rotationssolenoide eignen sich dort, wo kompakte, präzise Winkelindexierung oder schnelle Winkelumschaltung benötigt wird: Sortier- und Verpackungsmaschinen, Roboteraktuatoren, smarte Schlösser und Zutrittskontrolle, Lüftungs- oder Fluidaktuatoren in der Automobiltechnik, HVAC-Regler, diagnostische und medizinische Instrumente, Kamera- und Optik-Geräte sowie allgemeine Industrieautomation.

Vorteile & Nachteile

• Vorteile: schnelle Ansprache, geringe Baugröße, präzise Winkelwiederholbarkeit, gutes Drehmoment im Verhältnis zur Größe, geringer Wartungsaufwand, optionale Dämpfung und Geräuschreduzierung.
• Nachteile: feste/vordefinierte Drehwinkel (keine unbeschränkte Dauerdrehung), erhöhter Energie- und Wärmeeintrag bei hohen Lasten oder Dauerbetrieb ohne geeignete kontinuierliche Ausführung, Anpassungsbedarf bei intensivem Dauereinsatz.

Wichtige praktische Hinweise

• Schaltzeiten können sehr kurz sein (unter 5 ms möglich, abhängig von Größe und Last).
• Anlauf- und Endmoment können deutlich abweichen — Modellwahl nach dem benötigten Drehmomentprofil vornehmen.
• Standardmechanische Optionen: Wellenkonfigurationen, Feder-Rückstelloptionen, metrische oder SAE-Gewinde, Staubabdeckungen und eingebohrte Gewindelöcher in der Ankerplatte.
• Optionale viskose Dämpfung und Geräuschreduzierung für weichere Bewegungen und gedämpfte Endanschläge verfügbar.

Technische Daten (Zusammenfassung)
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V (weitere Optionen verfügbar)
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90° (einige Typen bis 95°)
Working Duty: 10%—100% (modellabhängig)
Service Life: 500,000 cycles (höherlebige Optionen verfügbar; einige >1,000,000)
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100% (modellabhängig)
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS (Produktionsmengen variieren)
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen

caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL490
• Rated voltage options: DC 12V, 18V, 24V
• Rated power: 70–120 W
• Torque range: approx. 0.031–0.042 Nm (model dependent)
• Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
• Working duty: selectable from intermittent to continuous depending on design (10%–100%)
• Service life: typically 500k cycles (higher-life options available)
• Housing: carbon steel (standard)
• Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
• Operating temperature range: -10°C to 100°C
• Typical lead length: 300 mm; install style: screw
• Certification examples: CE, RoHS, ISO9001
