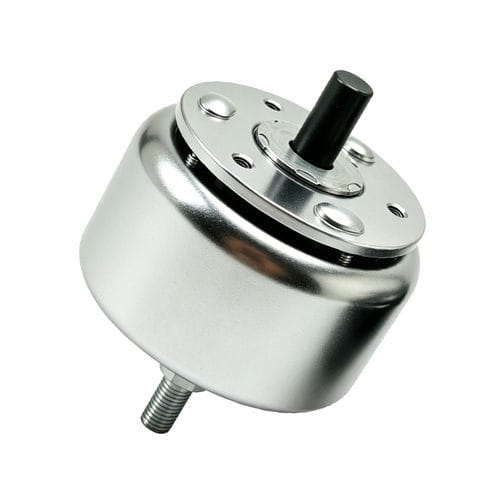

Drehmagnet WL700

Hochleistungkompaktmit Magnetverriegelung

Produktübersicht
Das kompakte Drehsolenoid mit hohem Drehmoment (WL700) ist ein elektromechanischer Stellaktor, der elektrische Energie in kontrollierte Winkelbewegung umsetzt. Es liefert definierte Drehwinkel (typisch 25°–95°) mit hoher Wiederholgenauigkeit, indem axiale Magnetkraft über interne Mechanismen wie Kugellager oder schraubenförmige, schrägflächige Rahmen in Drehmoment umgewandelt wird. Typische industrielle Einsatzfälle sind binäre Winkelbewegungen für Ventile, Indexiertische, Verriegelungen und Automationsklappen.

Hauptmerkmale

• Hohe Drehmomentdichte bei kompakter Bauform, ermöglicht starke Rotationskraft in beengten Baubereichen.
• Vordefinierte Rotationswinkel (gängig: 25°, 35°, 45°, 65°, 90°) mit Präzision und Wiederholbarkeit.
• Kugel- oder Rollenlager-Design zur Minimierung von Reibung und zur Verlängerung der Lebensdauer.
• Erhältlich als Rückstellfeder- oder als Verriegelungstyp; bidirektionale Drehung auf Anfrage.
• Niedriger mittlerer Leistungsbedarf im Pulsbetrieb; unterstützt kurze Hochmoment‑Pulse.
• Schnelle Ansprechzeit (typisch 10–50 ms, lastabhängig).
• Mehrere Spannungsoptionen (DC 12V / 18V / 24V) und wählbare Einschaltdauer (intermittierend bis kontinuierlich).

Technisches Datenblatt

• Brand: Weilong Technology
• Modell: WL700
• Nennspannungen: DC 12V, 18V oder 24V
• Nennleistung: 100–150 W
• Rotationshub: 25°–90° (modellabhängig)
• Haltemoment: ~0,17–0,72 N·m (modellabhängig)
• Axialhub: 1–3 mm oder kundenspezifisch
• Ansprechzeit: < 30 ms (typisch)
• Lebensdauer: ~500.000 Zyklen (typisch; höher bei Kugellagerausführung)
• Material: Gehäuse aus Kohlenstoffstahl
• Anschlusslänge: 200 mm (Standard)
• Montage: Schraube (Flansch/Stehbolzen optional)
• Abmaß‑Toleranz: ±0,1 mm
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C (Optionen möglich)
• Einschaltdauer: 1–100% je nach Modell und Kühlung
• Zertifikate: CE, RoHS, ISO9001
• Wasserschutz: standardmäßig keiner (Optionen möglich)
• Garantie: 1 Jahr
• MOQ: 1000 Stk. (Standard)
• Lieferkapazität: Beispiel 500 Stk./Woche
• Lieferzeit: typisch 30 Tage

Anwendungen

• Automobil: Kraftstoffabsperrventile, Türverriegelungen, Turbo‑Wastegates, Getriebeventile.
• Industrielle Automatisierung: Umlenker, Indexiertische, Spann‑/Freigabemechaniken, Sortiertore.
• Medizintechnik: Ventilbetätigung in Dialysegeräten, Instrumentenfreigabemechanismen.
• Luft‑ und Raumfahrt: Nutzlastfreigabe, Luftstromregelung, Safe‑Arm‑Schalter.
• Büro‑ und Consumer‑Geräte: Papierumlenkung, Mechaniken in Verkaufsautomaten, smarte Verriegelungen.
• Landwirtschaft & Hydraulik: Saatgutdosierscheiben, Ventilbetätigung.
• Robotik: Greiferansteuerung, kompakte Werkzeugwechselmechaniken.

Vorteile

• Hohe Drehmomentdichte bei geringem Volumen im Vergleich zu Linearsolenoiden oder kleinen Motoren.
• Einfache Steuerung (Schalter/Relais oder einfacher Treiber) ohne Encoder für viele binäre Anwendungen.
• Schnelle Schaltzeiten und robuste Konstruktion mit wenigen bewegten Teilen.
• Federdruckausführungen benötigen keine Halteleistung; Verriegelungsvarianten halten ohne Dauerleistung.
• Kosteneffiziente Alternative zu Motoren und Pneumatik bei begrenztem Winkelbedarf und hohem Drehmoment.

Nachteile

• Fester Hubwinkel; nicht geeignet für einstellbare oder kontinuierliche Drehungen über den Nennhub hinaus.
• Binärer Betrieb (zwei Zustände) — nicht geeignet für Anwendungen, die stufenloses Positionieren über große Bereiche benötigen.
• Überhitzungsgefahr bei ungeeignetem Dauerbetrieb; Impulsbetrieb für Momentenspikes empfohlen.
• Unter bestimmten Betriebsarten akustisches Klickgeräusch möglich.
• Drehmoment kann am Ende der Bewegung abfallen.

Fehlerbehebung — wichtige Punkte

• Keine Drehung: Versorgungsspannung, Wicklungsdurchgang, Verkabelung und Steuerungssignale prüfen.
• Unzureichendes Drehmoment: Spannung, Einschaltdauer, Kühlung und Last im Verhältnis zum Nennmoment prüfen.
• Übermäßige Geräusche: Montage und Ausrichtung prüfen; DC in Erwägung ziehen, um AC‑Vibrationen zu reduzieren.
• Überhitzung: Einschaltdauer beachten, Einschaltzeit reduzieren, Kühlung verbessern oder Dauerbetriebsmodell wählen.
• Langsame Aktivierung: Versorgung, Wicklung, Schmierung und Rückholfeder prüfen.
• Blockieren/Mechanische Störung: Auf Verunreinigungen, Wellen‑Fehlausrichtung oder Hindernisse prüfen.
• Durchgebrannte Wicklung/Kurzschluss: Überspannungen, Isolationszustand prüfen; Unterdrückung (Diode/Varistor) bei DC‑Spulen verwenden.

Technische Spezifikationen

• Brand: Weilong Technology
• Modell: WL700
• Nennspannungen: DC 12V / 18V / 24V
• Nennleistung: 100–150 W
• Verfügbare Winkel: 25°, 35°, 45°, 65°, 90° (kundenspezifische Winkel möglich)
• Haltemoment: ~0,17–0,72 N·m (modellabhängig)
• Axialhub: 1–3 mm (anpassbar)
• Ansprechzeit: < 30 ms (typisch)
• Lebensdauer: ~500.000 Zyklen (typisch)
• Material: Gehäuse aus Kohlenstoffstahl
• Anschlusslänge: 200 mm (Standard)
• Montage: Schraube
• Toleranz: ±0,1 mm
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauer: 1–100% je nach Modell
• Zertifikate: CE, RoHS, ISO9001
