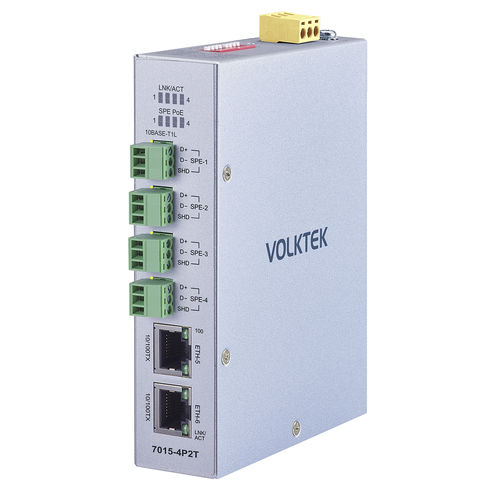

Ethernet-Switch / unmanaged 7015-4P2T-T1L

6 PortsEtherNet/IPIP40

Produkt-Highlights

• Flexible Anschlüsse & Steuerung: Ausgestattet mit 4 x 10BASE-T1L SPoE und 2 x 10/100 RJ45 Ports, mit DIP-Schaltern zur einfachen Konfiguration von Auto- und Master/Slave-Modi
• Weitreichendes SPE: IEEE 802.3cg-konform, liefert 10 Mbps Verbindung über vorhandene Fieldbus-Verkabelung bis zu 1000 m zur Reduzierung der Verkabelungskosten
• Nahtlose Integration: Interoperiert mit bestehenden industriellen Netzwerken über Standard-CAT5/6-Kabel für reibungslose Datenkonvergenz
• Kompaktes & klares Design: Platzsparendes Metallgehäuse IP40 mit hoher thermischer Leitfähigkeit und klaren LED-Statusanzeigen
• Betriebstemperatur: -40°C ~ 70°C (-40°F ~ 158°F)

Übersicht
Der IEEE 802.3cg Single Pair Ethernet (SPE)-Standard definiert den Ethernet-Betrieb über ein einzelnes verdrilltes Adernpaar für industrielle Steuerungsnetzwerke. Er ermöglicht 10 Mbps Ethernet-Kommunikation über vorhandene Fieldbus-Kabel bis zu 1000 m, deutlich länger als das standardmäßige 100BASE-TX. Unser unmanaged SPE-Switch erweitert diese Fähigkeit durch Integration der Single-pair Power over Ethernet (SPoE)-Technologie, die Leistungsstufen 10-12 mit 24 V oder Leistungsstufen 13-14 mit 55 V an die versorgten Geräte liefert. Diese Kombination bietet sowohl Datenverbindung als auch erhebliche Leistungsabgabe über dieselbe Ein-Paar-Infrastruktur. Durch die Übertragung von Ethernet und Strom über vorhandene Fieldbus-Verkabelung vereinfacht der SPE-Switch mit SPoE die Verkabelung und senkt die Kosten, wodurch Industrial Ethernet auf Sensoren, Aktoren und Automatisierungsanwendungen ausgeweitet wird, die sowohl Niederfrequenzverbindungen als auch Stromversorgung ohne zusätzliche Leitungen benötigen. Er ist interoperabel mit bestehenden Ethernet-Netzen über Standard-CAT5/6-Kabel.

Funktionen / Wichtige Anwendungsbereiche

• Industrielle Automatisierung: Unterstützt Sensornetzwerke (Temperatur, Feuchte, Druck, Durchfluss), Aktoren, Durchflussmesser, Drucktransmitter, kleine Motoren und Remote-I/O-Module
• Gebäudeautomation: Versorgung und Anbindung von LED-Treibern, Dimmsteuerungen, Präsenzmeldern, Türkontakten, Kartenlesern, elektronischen Schlössern, Zutrittssteuerungsanlagen, IP- und PTZ-Kameras
• Verkehrsinfrastruktur: Unterstützung von Ampeln, Straßensensoren, Umweltüberwachung, Verkehrssteuerungen, kleinen Informationsanzeigen und Digital Signage
• IoT und Edge-Geräte: Unterstützung für Umweltmonitore, Asset-Tracker, Edge-Gateways, lokale Datenverarbeitungsknoten, HLK-Controller und Sicherheitssensoren
• Industrielle Steuerungsnetze: Integration mit standardisierten Industrieprotokollen (z. B. PROFINET, EtherNet/IP) auf Feldebene für gleichzeitige Daten- und Energieübertragung

Bestellinformationen
Modell: 7015-4P2T-T1L
Beschreibung: Unmanaged 4 x 10BASE-T1L SPoE & 2 x 10/100 RJ45 Industrie-SPoE-Switch

Spezifikationen / Technische Daten

• Standards: IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3cg (10BASE-T1L-konform), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control)
• Anschlüsse: 2 x 10/100 RJ45; 4 x 10BASE-T1L SPoE
• DIP-Schalter: 1 x SPoE-Funktion; 1 x SPoE-Klassenwahl; 4 x Auto/Manual-Modus; 4 x Master/Slave-Rolle
• LED-Panel: PWR, 100, LNK/ACT, SPoE
• Eingangsspannung: 20-30 VDC (Klasse10-12) oder 50-58 VDC (Klasse13-14)
• Leistungsaufnahme: 4 W (System only)
• SPoE-Leistungsbudget: 132 W gesamt
• Max. Leistung pro Port: 24 V: 57 W; 55 V: 33 W
• Gehäuse: Metall (IP40 Schutz)
• Betriebstemperatur: -40°C ~ 70°C (-40°F ~ 158°F)
• Lagerungstemperatur: -40°C ~ 85°C (-40°F ~ 185°F)
• Betriebsfeuchte: 5 ~ 95% RH (nicht kondensierend)
• Lagerfeuchte: 5 ~ 95% RH (nicht kondensierend)
• Gewicht: 525 g (1.16 lb)
• Abmessungen (BxHxT): 31 x 136 x 105 mm (1.22 x 5.36 x 4.13 in)
