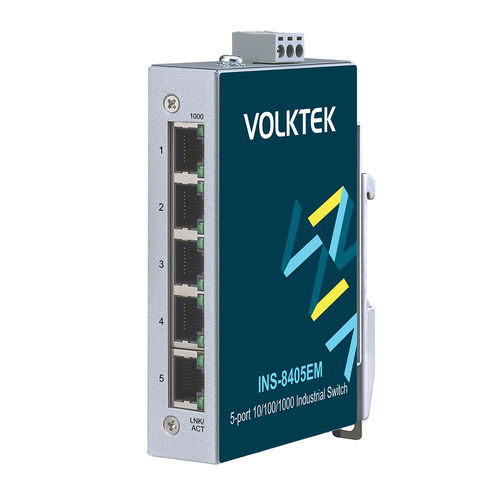

Ethernet-Switch / unmanaged INS-8405EM

5 PortsGigabit-EthernetPROFINET

Übersicht
Der INS-8405EM ist ein unmanaged industrieller Gigabit-Ethernet-Switch mit fünf Auto-Negotiation 10/100/1000 Mbps RJ45-Downlink-Ports. Er erweitert Ethernet-Netze und verbindet verschiedene Geräte, einschließlich verwalteter Switches und Überwachungssysteme. Das Gerät bietet Mechanismen zur Verkehrsoptimierung und Leistungssteuerung, um kritische industrielle Pakete zu priorisieren und eine stabile Übertragung unter rauen Bedingungen sicherzustellen.

Produkt-Highlights

• 5 x 10/100/1000 RJ45-Downlink-Ports für mehrere Ethernet-Geschwindigkeiten
• Auto-Negotiation und MDI/MDI-X für Plug-and-Play-Betrieb
• Flow Control und Storm Control zur Optimierung der Netzwerkleistung
• Industrielles QoS für EtherNet/IP, PROFINET und GOOSE; Per-Port-Priorität und 802.1p-Tagging
• Widerstand gegen elektromagnetische Störungen und industrielles Rauschen
• DNV Marine-Zulassung für maritime Anwendungen
• Betriebstemperaturbereich -40°C bis 75°C und Aluminiumgehäuse IP40

Funktionen

• Robustes Industrial-Design — Industriekomponenten, gute Wärmeableitung und IP40-Aluminiumgehäuse. Schutz gegen Vibration, EMI, ESD, Überspannung, Überstrom und Verpolung. Betrieb bei -40°C bis 75°C. Entspricht CE, FCC und RoHS.
• Schnelle Installation mit Auto-Negotiation — Betriebsbereit nach dem Anschließen. Einziger 12–48 VDC-Eingang über 3-poligen Schraubterminal. 10/100/1000 Mbps-Ports unterstützen MDI/MDI-X automatisch. Schlankes Gehäuse und TH35-DIN-Schienenmontage.
• Verkehrskontrolle zur Bandbreitenerhaltung — Flow- und Storm-Control verhindern Überlastungen, reduzieren Paketverlust und sichern die Verfügbarkeit.
• VLAN-Passthrough für transparente Weiterleitung — Leitet VLAN-getaggte Pakete unverändert weiter, sodass betriebliche Daten intakt bleiben.
• Priorisierung zeitkritischer Daten — 802.1p-Tagging und Per-Port-Priorität (Port #1 Priorität) stellen die Zustellung priorisierter industrieller Daten bei hoher Auslastung sicher.
• Priorisierung industrieller Protokolle — iQoS priorisiert EtherNet/IP, PROFINET und GOOSE für deterministische Zustellung.
• Kompatibilität für große Netzwerke und Monitoring-Unterstützung — LLDP-Filter reduziert Device-Flapping bei Verwendung mit Managed Switches und verbessert die Überwachungsgenauigkeit in großen Netzwerken.

Bestellinformation (Tabelle)
Modell | Beschreibung
INS-8405EM | Unmanaged 5 x 10/100/1000 RJ45 Industrial Switch, DNV Marine-Zulassung

Technische Daten

• Standards: IEEE 802.3; 10BASE-T; IEEE 802.3u; 100BASE-TX; IEEE 802.3ab; 1000BASE-T; NWay Auto-negotiation; IEEE 802.3x Flow Control; IEEE 802.1p Class of Service.
• Schnittstelle: Ports — 5 x 10/100/1000BASE-T (RJ45). LEDs — PWR, 1000, LNK/ACT.
• Stromversorgung: Eingangsspannung — 12–48 VDC (24 VDC nominal für Marine-Anwendungen). Anschluss — 3-poliger Schraubterminal. Max. Leistungsaufnahme — 3 W. Verpolungs- und Überlastschutz vorhanden.
• Mechanik & Umgebung: Gehäuse — Aluminium (IP40). Montage — TH35-DIN-Schiene. Betriebstemperatur — -40°C bis 75°C. Lagertemperatur — -40°C bis 85°C. Betriebsluftfeuchte — 5–95% RH (nicht kondensierend). Gewicht — 183,4 g. Abmessungen (B×H×T) — 23,6 × 109,2 × 73,8 mm.
