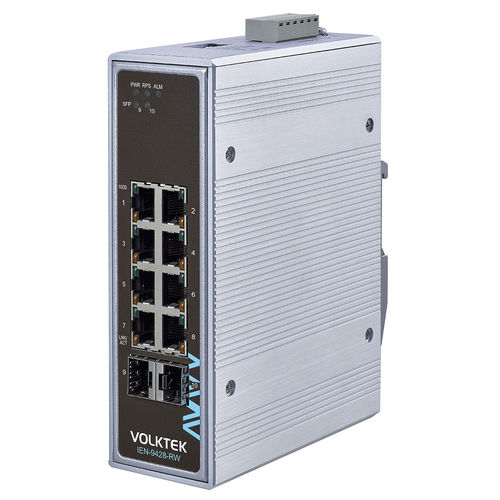

Ethernet-Switch / unmanaged IEN-9428-RW

10 PortsGigabit-EthernetPROFINET

Produkt-Highlights 8 x 10/100/1000 RJ45-Ports und 2 x FX/GbE SFP Uplink-Ports für Langstreckenverbindungen zur Leitstelle und Kaskadierung Optimiert die Netzwerkleistung mit Flow Control und QoS für ausreichende Bandbreite Priorisiert die Übertragung für industrielle Anwendungen mit EIP (EtherNet/IP), PROFINET und GOOSE-Paketen Gibt Geräten und Peripheriegeräten, die an Port 1 und 2 angeschlossen sind, Übertragungspriorität Bahnzulassung EN 50155, EN 50121-4, EN 61373 Zertifizierungen, Kommunikationsstandards für sicheren und zuverlässigen Bahnbetrieb Betriebstemperaturen -40°C~75°C (-40°F~167°F) und IP30 Aluminiumgehäuse Übersicht IEN-9428-RW ist ein 8-Port 10/100/1000 RJ45 Downlink und 2-Port FX/GbE SFP Uplink unmanaged industrial-grade Switch, der für die thermischen Anforderungen und Umgebungsbedingungen von Bahnanwendungen entwickelt wurde. Die Downlink-Ports dienen dem Anschluss von Industriegeräten und Steuerungen. Die Glasfaseranschlüsse ermöglichen eine rauschfreie Gigabit-Ethernet-Übertragung für eine schnelle, zuverlässige und weitreichende Verbindung zu anderen Switches oder der Leitstelle. Um eine stabile Übertragung von Video und Daten zu gewährleisten, verwendet das Gerät Ratenbegrenzung und QoS (Quality of Service) und priorisiert industrielle Anwendungen mit Protokollen wie EIP, PROFINET und GOOSE. Das Gerät ermöglicht es dem Benutzer, die Datenpriorität und die Geschwindigkeitseinstellungen durch Drücken des DIP-Schalters zu ändern. Dieser Switch besteht aus industrietauglichen Komponenten, die in einem IP30-Aluminiumgehäuse mit hoher Wärmeleitfähigkeit untergebracht sind, um das Gerät vor Werkzeugen und Gefahren zu schützen. Die redundante Stromversorgung und der Alarmrelaiskontakt auf der Klemmenleiste sorgen für einen unterbrechungsfreien Betrieb und geben bei Stromausfall eine Warnmeldung aus. Das Gerät ist so konstruiert, dass es Vibrationen, Stößen, freiem Fall und Temperaturen von -40°C bis 75°C standhält, und eignet sich daher auch für den Einsatz in Tunneln. Merkmale Robuste elektrische und elektromagnetische Schutzvorrichtungen: Entwickelt, um EMI (elektromagnetische Interferenz), ESD (elektrostatische Entladung), Spannungsspitzen, Überspannung, Überstrom und Verpolung zu widerstehen. Redundantes Stromversorgungssystem: Um eine kontinuierliche Stromversorgung zu gewährleisten, ist der Schalter so konzipiert, dass er über eine Standard-Industrieklemmleiste gleichzeitig an zwei Stromversorgungen und einen Alarm angeschlossen werden kann. Wenn eine der beiden Stromversorgungen ausfällt, beginnt der Switch mit der Stromversorgung über die alternative Stromversorgung und der Alarm wird ausgelöst, um die Techniker über das Ereignis zu informieren. Umweltfreundliche grüne Ethernet-Technologie: IEEE 802.3az Energy Efficient Ethernet (EEE) konform mit der Green Ethernet Technologie, die eine automatische Anpassung des Stromverbrauchs ermöglicht. Spezifikationen Normen: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.1p (Class of Service) Schnittstelle: 8 x 10/100/1000BASE-T (RJ45), 2 x 100FX/GbE SFP-Steckplätze; DIP-Schalter: Einstellung für Spannungsabfallalarm (PWR & RPS), Einstellung für Broadcast Storm Control (STORM), Port-basierte QoS-Einstellung (QoS auf P1 & P2), Einstellung für Glasfaser-Portgeschwindigkeit (100FX auf P9 & P10); LED-Panel: PWR, RPS, ALM, SFP, 1000, LNK/ACT Leistung: Eingangsspannung: 12V~60VDC; Leistungsaufnahme: System: 13W; Anschluss: Klemmenblock; Alarmrelais: Ein Relaisausgang mit einer Strombelastbarkeit von 1 A @ 24V DC Mechanik und Umgebung: Gehäuse: Aluminium (Schutzart IP30); Montagesatz: DIN-Schiene, Rack-Montage; Betriebstemperatur: -40°C~75°C (-40°F~167°F); Lagertemperatur: -40°C~85°C (-40°F~185°F); Luftfeuchtigkeit bei Betrieb: 5 bis 95% RH (nicht kondensierend); Luftfeuchtigkeit bei Lagerung: 5 bis 95% RH (nicht kondensierend); Gewicht: 930 g (2.0 lb); Abmessungen (BxHxT): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Bestellinformationen ModellBeschreibungIEN-9428-RWUnmanaged 8 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Industrial Switch, Bahnzulassung Technische Daten Zusammenfassung Modell: IEN-9428-RW Typ: Unverwalteter Industrial Ethernet-Switch Ports: 8 x 10/100/1000 RJ45, 2 x FX/GbE SFP Zertifizierungen: EN 50155, EN 50121-4, EN 61373 Betriebstemperatur: -40°C~75°C Gehäuse: IP30 Aluminium Stromeingang: 12V~60VDC Leistungsaufnahme: 13W Montage: DIN-Schiene, Rack-Montage Gewicht: 930 g Abmessungen: 50 x 161,5 x 119,9 mm
