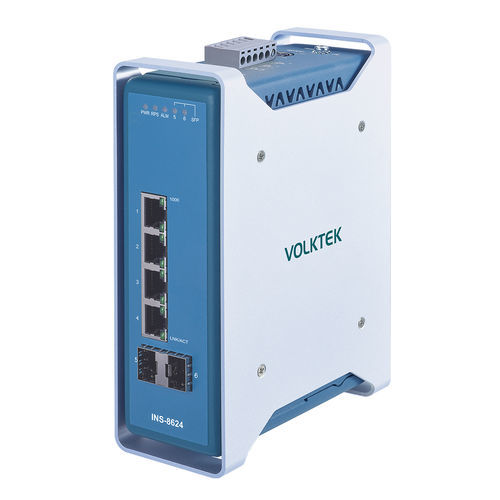

Ethernet-Switch / managed INS-8624

6 PortsGigabit-Ethernetfür DIN-Schiene

Produkt-Highlights 4 x 10/100/1000 RJ45-Ports und 2 x FX/GbE SFP-Uplink-Ports für Fernverbindungen zu Steuergeräten Topology Map zur Netzwerküberwachung Optimiert die Netzwerkleistung mit Storm- und Flow-Control und QoS Betriebstemperatur -40˚C~75˚C (-40°F~167°F) und einem IP40-Aluminiumgehäuse Übersicht INS-8624 ist ein leistungsstarker 4-Port 10/100/1000 RJ45-Downlink, und 2-Port Multi-Rate FX/GbE SFP Uplink Managed Industrial Switch, der für die Kommunikation zwischen Steuerungen und Geräten in Automatisierungsumgebungen entwickelt wurde. Die SFP-Ports bieten rauschfreie Glasfaserübertragungen über große Entfernungen, die sich an Fast- und Gigabit-Ethernet-Geschwindigkeiten anpassen. Er wird mit mehrachsigen Robotern und deren Peripheriegeräten wie SPS, HMIs und älteren Geräten verwendet. Er bietet Auto-Negotiation auf allen seinen Ports und Modbus TCP, um Geräte in industriellen Ethernet-Anwendungen einfach zu aggregieren. Der Switch optimiert den Datenverkehr mit Storm, Flow Control und QoS - er priorisiert industrielle Datenpakete, verhindert den Verlust von Daten während der Kommunikation und bietet eine stabile Übertragung. Er verfügt über eine Topologiekarte zur Visualisierung des Netzwerks und entspricht den Cybersicherheitsstandards, um das Netzwerk vor Schwachstellen zu schützen. Dieser Switch besteht aus industrietauglichen Komponenten und ist in einem IP40-Aluminiumgehäuse mit hoher Wärmeleitfähigkeit untergebracht, das das Gerät vor Werkzeugen und Gefahren schützt. Er ist so konzipiert, dass er Vibrationen, Stößen, freiem Fall, Störungen und Temperaturen von -40˚C~75˚C (-40°F~167°F) standhält und eignet sich somit für extreme industrielle Anwendungen. Die redundante Stromversorgung und der Alarmrelaiskontakt an der Klemmleiste sorgen für einen unterbrechungsfreien Betrieb und geben bei Stromausfall einen Alarm aus. Merkmale Robuste elektrische und elektromagnetische Schutzvorrichtungen: Entwickelt, um EMI (elektromagnetische Interferenz), ESD (elektrostatische Entladung), Spannungsspitzen, Überspannung, Überstrom und Verpolung zu widerstehen. Redundantes Stromversorgungssystem: Gleichzeitige Stromversorgung mit zwei verschiedenen Stromquellen, z. B. SDR-480P-48-Netzteil und IRA-120/IRA-160-Netzteil zur Montage auf DIN-Schiene, mit Stromausfallalarm. Glasfaserkonnektivität mit zwei SFP-Ports: Zwei Gigabit-SFP-Steckplätze für die zukünftige Erweiterung von glasfaserbasierten Daisy-Chain-Topologien. Port-basiert und IEEE 802.1Q VLAN: GARP (Generic Attribute Registration Protocol) und GVRP (Generic VLAN Registration Protocol) für die Segmentierung großer Netzwerke in kleinere Teile und separate Broadcast-Domänen. Effiziente Priorisierung des Datenverkehrs: Effektive QoS-Mechanismen für die Zuweisung von Prioritäten, die Übertragung von dediziertem Datenverkehr für bestimmte Anwendungen und die Zuweisung einer angemessenen Bandbreite für unternehmenskritische Kommunikation. Spezifikationen Normen: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX, 100BASE-FX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.3az (Energieeffizientes Ethernet), IEEE 802.1AB (LLDP), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN-Tagging), IEEE 802.1X (Port-Authentifizierung) Schnittstelle: 4 x 10/100/1000BASE-T (RJ45), 2 x GbE SFP-Steckplätze, DIP-Schalter (primäre/redundante Spannungsabfallalarmeinstellung), LED-Anzeige (PWR, RPS, ALM, SFP, 1000, LNK/ACT) Stromversorgung: Eingangsspannung: Primäre Eingänge: 20~57VDC, Redundante Eingänge: 20~57VDC; Anschluss: Klemmenblock; Leistungsaufnahme: System: 10 W; Alarmrelais: Ein Relaisausgang, 1 A @ 24V DC Mechanik und Umgebung: Gehäuse: Aluminium (Schutzart IP40); Montage: DIN-Schiene; Betriebstemperatur: -40°C~75°C (-40°F~167°F); Lagertemperatur: -40°C~85°C (-40°F~185°F); Luftfeuchtigkeit bei Lagerung: 5 bis 95% RH (nicht kondensierend); Gewicht: 795 g (1.75 lb); Abmessungen (BxHxT): 57.3 x 175 x 126,4 mm (2,26 x 6,89 x 4,98 in) BestellinformationenModellBeschreibungINS-8624Managed 4 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Switch *Die technischen Daten können ohne vorherige Ankündigung geändert werden. Technische Merkmale / Spezifikationen 4 x 10/100/1000 RJ45 Ports 2 x FX/GbE SFP Uplink Ports Topology Map für Netzwerküberwachung Storm und Flow Control, QoS Betriebstemperatur: -40˚C~75˚C (-40°F~167°F) IP40 Aluminiumgehäuse Redundante Stromversorgung und Alarmrelais DIN-Schienenmontage Gewicht: 795 g (1.75 lb) Abmessungen: 57.3 x 175 x 126,4 mm (2,26 x 6,89 x 4,98 Zoll)
