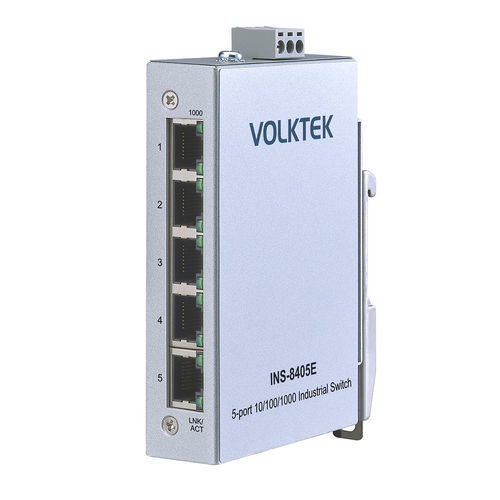

Ethernet-Switch / unmanaged INS-8405E

5 PortsPROFINETEtherNet/IP

Produkt-Highlights5 x 10/100/1000 RJ45-Ports Downlink für Anwendungen mit mehreren Ethernet-Geschwindigkeiten mit Premium-FunktionenAutomatische Aushandlungsports ermöglichen den Betrieb ohne zusätzliche GeräteinstallationOptimiert die Netzwerkleistung mit Flow Control und QoSIndustrial QoS (EIP (EtherNet/IP), PROFINET und GOOSE-Pakete), Priorität pro Port, 802.1p TagResistent gegen Störungen in Umgebungen mit verschiedenen MaschinentypenBetriebstemperaturen -40˚C~75˚C (-40°F~167°F) und IP40-Aluminiumgehäuse* Die höchste von UL zertifizierte Betriebstemperatur ist -40˚C~75˚C (-40°F~167°F).ÜbersichtINS-8405E ist ein Premium Unmanaged 5-Port, 10/100/1000 RJ45 Downlink Industrie-Switch mit Premium-Funktionen für sehr elementare Kommunikation zwischen Steuerungen und Geräten in Automatisierungsumgebungen, aber wichtigen Verkehrsanforderungen. Er bietet Auto-Negotiation auf allen seinen Ports, um Geräte in industriellen Ethernet-Anwendungen einfach zu aggregieren. Der Switch bietet verschiedene integrierte Funktionen zur Optimierung des Datenverkehrs und der Netzwerkleistung, um wichtige industrielle Datenpakete zu priorisieren, den Verlust von Daten während der Kommunikation zu verhindern und eine stabile Übertragung zu gewährleisten. Dieser Switch besteht aus industrietauglichen Komponenten und ist in einem IP40-Aluminiumgehäuse untergebracht, um das Gerät vor Werkzeugen und Gefahren zu schützen. Er ist so konstruiert, dass er Vibrationen, Stößen, freiem Fall, Interferenzen und Temperaturen von -40°C~75°C (-40°F~167°F) standhält und für extreme Industrieumgebungen geeignet ist.MerkmaleRobuste Komponenten für raue Industrieumgebungen: Dieser Ethernet-Switch besteht aus industrietauglichen Komponenten, die eine gute Wärmeleitfähigkeit aufweisen und in einem IP40-Aluminiumgehäuse untergebracht sind. Er ist resistent gegen extreme Umgebungsbedingungen, Vibrationen, EMI (elektromagnetische Störungen), ESD (elektrostatische Entladung), Stromstöße, Überspannung, Überstrom und Verpolung. Er widersteht dem Betrieb bei extremen Temperaturen zwischen -40°C~75°C (-40°F~167°F). Es erfüllt internationale Sicherheitsstandards wie CE, FCC und ROHS für einen sicheren Betrieb.Schnelle und bequeme Installation mit Auto-Negotiation: Der INS-8405E ist sofort nach dem Anschließen betriebsbereit und ermöglicht eine bequeme Installation. Ein 12~48VDC-Netzteil wird an die 3-polige Klemmleiste für die Stromversorgung angeschlossen. Die 10/100/1000 Mbit/s-Ports nutzen die MDI/MDI-X-Verbindung für Auto-Negotiation und funktionieren, sobald sie mit anderen Netzwerkgeräten mit der erforderlichen Geschwindigkeit verbunden sind, ohne dass eine zusätzliche Softwareinstallation erforderlich ist. Die LED-Leuchte zeigt an, wenn das Gerät in Betrieb ist. Das schlanke und kleine Design erlaubt es, das Gerät an verschiedenen Orten zu platzieren, damit viele Geräte im selben Netzwerk betrieben werden können, und kann auf einer Standard-DIN-Schiene TH35 montiert werden: Traffic-Control-Mechanismen regulieren übermäßigen Datenverkehr, um Verzögerungen, Datenverluste und Verbindungsprobleme zwischen Geräten zu vermeiden. INS-8405E bietet Mechanismen wie Flow- und Storm-Control, die verhindern, dass sich die Geräte beim Datenaustausch gegenseitig überfordern, und die den Datenfluss auf einem erträglichen Niveau halten, so dass die Geräte innerhalb ihrer Kapazität arbeiten und das Netzwerk nicht zusammenbricht.Intelligentes VLAN Data Forwarding: Der INS-8405E ist in der Lage, die Quelle und das Ziel von VLAN-getaggten Datenpaketen zu erkennen. Dieser unverwaltete Switch leitet VLAN-Pakete weiter, ohne sie zu verändern oder zu verwerfen, und stellt damit sicher, dass Betriebsdaten in industriellen Bereichen sicher über Geräte hinweg weitergeleitet werden.Critical Data Transmission Priority: Der INS-8405E rationalisiert die Ausführung zeitkritischer Anwendungen mit 802.1p Tag QoS, indem er Daten in hohe und niedrige Priorität einteilt. Unternehmenskritische Anwendungen in der Industrieautomation wie Fertigung und Überwachung können durch die Port-Priorität an den Ports #1 auch bei hohem Datenverkehr ohne Verzögerung ausgeführt werden.Priorisiert industrielle Standardprotokolle: Industrielle Automatisierungsanwendungen verwenden Paketprotokolle, die sich auf die Übermittlung von Daten unter engen Zeitvorgaben konzentrieren. Dieser unmanaged Switch ist mit iQoS so konfiguriert, dass er industriellen Anwendungsprotokollen Priorität einräumt und zeitkritische Daten, die in industriellen Anwendungen verwendet werden, zuerst liefert, einschließlich Ethernet/IP, PROFINET und GOOSE (Generic Object Oriented Substation Events).Verbindet große Netzwerkgruppen und erleichtert Daten für Überwachungssysteme: Während der Netzwerkerkennung können nicht verwaltete Switches zu Geräteflattern führen und den Zugriff von Überwachungssystemen auf Gerätedaten erschweren. Der INS-8405E vermeidet das Flattern von Geräten, wenn er an einen verwalteten Switch angeschlossen ist. Mit der LLDP-Filterfunktion kann das Gerät in großen Netzwerken eingesetzt werden. Es ermöglicht anderen Geräten im Netzwerk, identifizierbare Daten für eine genaue Überwachung auszutauschen, ohne dass Bedenken wegen der Erkennung fehlerhafter Nachrichten und falscher Alarme in Anwesenheit eines nicht verwalteten Switches bestehen.SpezifikationenStandards: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3 Nway Auto-negotiation, IEEE 802.3x (Flow Control), IEEE 802.1p (Class of Service)Schnittstelle: 5 x 10/100/1000BASE-T (RJ45) Anschlüsse, LED-Anzeige: PWR, 1000, LNK/ACTPower: Eingangsspannung: 12~48VDC, Anschluss: Klemmenblock, Schutz der Eingangspolarität: Vorhanden, Stromüberlastungsschutz: Vorhanden, Leistungsaufnahme: 3WMechanisch und Umwelt: Gehäuse: Aluminium (Schutzart IP40), Montage: DIN-Schiene, Wandmontage, Betriebstemperatur: -40°C~75°C (-40°F~167°F), Lagertemperatur: -40°C~85°C (-40°F~185°F), Luftfeuchtigkeit bei Betrieb/Lagerung: 5 bis 95% RH (nicht kondensierend), Gewicht: 160 g (0.3 lb), Abmessungen (BxHxT): 23.6 x 109.2 x 73.8 mm (0.93 x 4.3 x 2.90 in)ModellBeschreibungINS-8405EPremium Unmanaged 5 x 10/100/1000 RJ45 Industrial Switch*Die technischen Daten können ohne vorherige Ankündigung geändert werden.Technische Hauptmerkmale5 x 10/100/1000 RJ45 PortsAutomatische AushandlungFlow Control und QoSIndustrial QoS (EIP, PROFINET, GOOSE)IP40 AluminiumgehäuseBetriebstemperatur: -40°C~75°CHutschiene und WandmontageStromaufnahme: 12~48VDCStromverbrauch: 3WGewicht: 160gAbmessungen: 23.6 x 109,2 x 73,8 mmZertifizierungen: CE, FCC, ROHS
