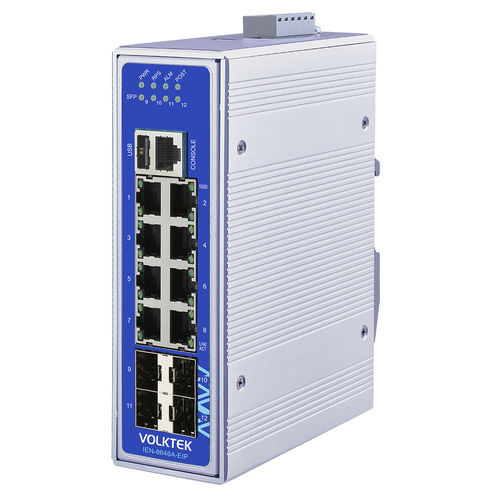

Ethernet-Switch / managed IEN-8648A-EIP

12 PortsGigabit-EthernetEtherNet/IP

Produkt-Highlights 8 x 10/100/1000 RJ45-Ports und 4 x GbE SFP Uplink-Ports für die geräuschfreie Steuerung von Geräten über große Entfernungen und Daisy-Chain-Verbindungen Optimiert die Netzwerkleistung mit Storm- und Flow-Control sowie QoS für ausreichende Bandbreite Mit der DIP-Steuerung können Benutzer wichtige Port-Einstellungen durch Drücken eines einfachen Switches vornehmen Ethernet-Zulassung, kommunikationsstandard in industriellen Anwendungen Betriebstemperaturen -40°C~75°C (-40°F~167°F) und IP30 Aluminiumgehäuse Übersicht IEN-8648A-EIP ist ein hochleistungsfähiger verwalteter Industrieswitch mit 8 Ports 10/100/1000 RJ45 Downlink und 4 Ports GbE SFP Uplink, der für die Kommunikation zwischen Steuerungen und Geräten in Automatisierungsumgebungen mit Ethernet/IP-Protokoll entwickelt wurde. Der SFP-Port bietet rauschfreie Glasfaserübertragungen über große Entfernungen, die sich an Fast- und Gigabit-Ethernet-Geschwindigkeiten anpassen. Der Switch bietet verschiedene integrierte Funktionen zur Optimierung des Datenverkehrs und der Netzwerkleistung, um wichtige Datenpakete zu priorisieren, den Verlust von Daten während der Kommunikation zu verhindern und die Übertragung zu stabilisieren. Er ist mit Geräten von Drittanbietern kompatibel, die mit Hilfe der Topologiekarte leicht identifiziert werden können. Dieser Switch besteht aus Komponenten in Industriequalität und ist in einem IP30-Aluminiumgehäuse mit hoher Wärmeleitfähigkeit untergebracht, wodurch das Gerät vor Werkzeugen und Gefahren geschützt ist. Dieses Gerät verwendet Ethernet/IP-Pakete zur Kommunikation mit anderen Geräten und erfüllt die Anforderungen der Industrie. Es ist so konzipiert, dass es Vibrationen, Stößen, freiem Fall, Interferenzen und Temperaturen von -40°C~75°C (-40°F~167°F) standhält und eignet sich somit für extreme industrielle Anwendungen. Die redundante Stromversorgung und der Alarmrelaiskontakt an der Klemmleiste sorgen für einen unterbrechungsfreien Betrieb und geben bei Stromausfall einen Alarm aus. Merkmale Robuste elektrische und elektromagnetische Schutzvorrichtungen: Entwickelt, um EMI (elektromagnetische Interferenz), ESD (elektrostatische Entladung), Spannungsspitzen, Überspannung, Überstrom und Verpolung zu widerstehen. Port-basiert und IEEE 802.1Q VLAN: GARP (Generic Attribute Registration Protocol) und GVRP (Generic VLAN Registration Protocol) zur Segmentierung großer Netzwerke in kleinere Teile und separate Broadcast-Domänen. Automatische Sicherung der Firmware: Automatische Sicherung der Firmware auf dem sekundären Speicher und Aktivierung von dort im Falle eines Verlusts des primären Speichers. Redundantes Stromversorgungssystem: Gleichzeitige Stromversorgung mit zwei verschiedenen Stromquellen, z.B. SDR-480P-48 Netzteil und IRA-120/IRA-160 DIN-Schienen montierbares AC/DC-Netzteil, mit Stromausfallalarm. Effiziente Priorisierung des Datenverkehrs: Effektive QoS-Mechanismen für die Zuweisung von Prioritäten, die Übertragung von dediziertem Datenverkehr für bestimmte Anwendungen und die Zuweisung einer angemessenen Bandbreite für unternehmenskritische Kommunikation. Redundanter Ring für schnelle Wiederherstellung: Xpress Ring für schnelle Erkennung und Wiederherstellung von Verbindungsausfällen in Millisekunden und ERPS (Ethernet Ring Protection Switching), Dual Homing, LACP (Link Aggregation Control Protocol) und RSTP (Rapid Spanning Tree Protocol) für kontinuierlichen und konsistenten Betrieb. Spezifikationen Normen: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN Tagging), IEEE 802.1X (Port Authentication), IEEE 1588v2 (PTP) Schnittstelle: 8 x 10/100/1000BASE-T (RJ45), 4 x GbE SFP Slots, 1 x RJ45 Console Port, 1 x USB Port, DIP-Schalter (primäre/redundante Spannungsabfallalarmeinstellung), LED Panel (PWR, RPS, ALM, POST, SFP, 1000, LNK/ACT) Power: Eingangsspannung: Primäre Eingänge: 12~60VDC, Redundante Eingänge: 12~60VDC; Anschluss: Klemmenblock; Leistungsaufnahme: System: 18 W; Alarmrelais: Ein Relaisausgang, 1 A @ 24V DC Mechanik und Umgebung: Gehäuse: Aluminium (Schutzart IP30); Montage: DIN-Schiene; Betriebstemperatur: -40°C~75°C (-40°F~167°F); Lagertemperatur: -40°C~85°C (-40°F~185°F); Luftfeuchtigkeit bei Betrieb/Lagerung: 5 bis 95% RH (nicht kondensierend); Gewicht: 955 g (2.1 lb); Abmessungen (BxHxT): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 Zoll) Bestellinformationen: Modell: IEN-8648A-EIP; Beschreibung: Managed 8 x 10/100/1000 RJ45 & 4 x GbE SFP Switch, EtherNet/IP-Zulassung, -40°C~75°C (-40°F~167°F) Technische Merkmale / Spezifikationen 8 x 10/100/1000 RJ45 Ports 4 x GbE SFP Uplink Ports DIN-Rail Montage IP30 Aluminiumgehäuse Betriebstemperatur: -40°C~75°C (-40°F~167°F) Unterstützung für redundante Stromversorgung Alarmrelaisausgang EMI, ESD, Überspannung/Stromstoß, Verpolungsschutz QoS, VLAN, Link Aggregation, RSTP, MSTP, PTP Unterstützung Firmware Auto-Backup Gewicht: 955 g (2.1 lb) Abmessungen: 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 Zoll)
