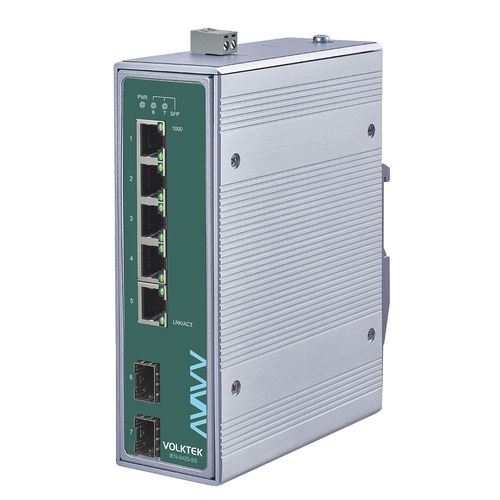

Ethernet-Switch / unmanaged IEN-9425-SS

7 PortsGigabit-EthernetPROFINET

Produkt-Highlights 5 x 10/100/1000 RJ45-Ports und 2 x GbE SFP Uplink-Ports für Fernverbindungen zur Leitstelle und Kaskadierung Optimiert die Netzwerkleistung mit Flow Control und QoS für ausreichende Bandbreite Priorisiert die Übertragung für industrielle Anwendungen mit EIP (EtherNet/IP), PROFINET, und GOOSE-Pakete Gewährt Übertragungspriorität für Geräte und Peripheriegeräte, die an Port 1 angeschlossen sind IEEE 1613- und IEC 61850-3-Zertifizierungen Kommunikationsstandard für den sicheren und zuverlässigen Betrieb von Umspannwerken Betriebstemperaturen von -40°C bis 75°C und IP30-Aluminiumgehäuse Übersicht IEN-9425-SS ist ein ungemanagter, industrietauglicher Switch mit 5 Ports für 10/100/1000 RJ45-Downlink und 2 Ports für GbE SFP-Downlink, der für die Umgebungsanforderungen und -bedingungen von Umspannwerken entwickelt wurde. Die Downlink-Ports werden an industrielle Geräte und Steuerungen angeschlossen. Um eine stabile Datenübertragung zu gewährleisten, verwendet das Gerät Ratenbegrenzung und QoS (Quality of Service) und priorisiert industrielle Anwendungen, die Protokolle wie EIP, PROFINET und GOOSE verwenden. Dieser Switch besteht aus industrietauglichen Komponenten und ist in einem IP30-Aluminiumgehäuse mit hoher Wärmeleitfähigkeit untergebracht, um das Gerät vor Werkzeugen und Gefahren zu schützen. Das für den Einsatz in Umspannwerken zertifizierte Gerät implementiert eine standardmäßige und sichere Kommunikation und widersteht Vibrationen, Stößen, freiem Fall und Temperaturen von -40°C~75°C (-40°F~167°F). Merkmale Robuste elektrische und elektromagnetische Schutzvorrichtungen: Entwickelt, um EMI (elektromagnetische Interferenz), ESD (elektrostatische Entladung), Spannungsspitzen, Überspannung, Überstrom und Verpolung zu widerstehen. Redundantes Stromversorgungssystem: Gleichzeitige Stromversorgung mit zwei verschiedenen Stromquellen, z. B. SDR-480P-48-Netzteil und IRA-120/IRA-160-Netzteil für DIN-Schienenmontage, mit Stromausfallalarm. Erweiterte QoS-Unterstützung: QoS (Quality of Service) für eine effiziente Datenübertragung für unternehmenskritische Anwendungen und Storm Control zur Begrenzung des Datenverkehrs auf eine vordefinierte Rate. Umweltfreundliche Green Ethernet-Technologie: IEEE 802.3az Energy Efficient Ethernet (EEE) konform mit der Green Ethernet Technologie, die eine automatische Anpassung des Stromverbrauchs ermöglicht. Spezifikationen Normen: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.1p (Class of Service) Schnittstelle: 5 x 10/100/1000BASE-T (RJ45), 2 x GbE SFP Slots, DIP-Schalter (Spannungsabfallalarmeinstellung PWR & RPS), LED Panel (PWR, SFP, 1000, LNK/ACT) Power: Eingangsspannung: 20V~60VDC; Anschluss: Klemmleiste, Mini-DIN; Leistungsaufnahme: System: 13W; Alarmrelais: Ein Relaisausgang mit einer Strombelastbarkeit von 1 A @ 24V DC Mechanik und Umgebung: Gehäuse: Aluminium (Schutzart IP30); Montagesatz: DIN-Schiene, Rackmontage; Betriebstemperatur: -40°C~75°C (-40°F~167°F); Lagertemperatur: -40°C~85°C (-40°F~185°F); Luftfeuchtigkeit bei Betrieb: 5 bis 95% RH (nicht kondensierend); Luftfeuchtigkeit bei Lagerung: 5 bis 95% RH (nicht kondensierend); Gewicht: 869 g (1.9 lb); Abmessungen (BxHxT): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Bestellinformationen ModellBeschreibungIEN-9425-SSUnmanaged 5 x 10/100/1000 RJ45 & 2 x GbE SFP Industrial Switch, Substation Approval Technische Daten 5 x 10/100/1000 RJ45 Ports 2 x GbE SFP Uplink Ports Flow Control und QoS Unterstützung IEEE 1613 und IEC 61850-3 zertifiziert Betriebstemperatur: -40°C~75°C IP30 Aluminiumgehäuse Eingangsspannung: 20V~60VDC Leistungsaufnahme: 13W Gewicht: 869 g Abmessungen: 50 x 161,5 x 119,9 mm
