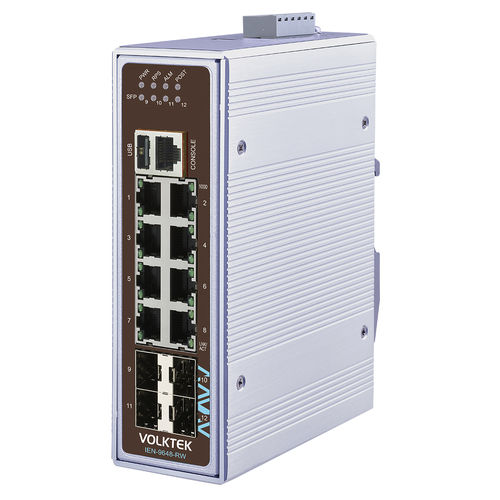

Ethernet-Switch / managed IEN-9648-RW

12 PortsGigabit-EthernetPROFINET

Produkt-Highlights 8 x 10/100/1000 RJ45-Ports und 4 x GbE SFP Uplink-Ports für die Fernsteuerung von Geräten und Daisy Chain 1 x Console Port für die Befehlszeilenschnittstelle und USB-Port unterstützt Firmware-Upgrade, bewahrt Konfigurationseinstellungen sicher auf und lädt Protokolldateien herunter Die Übertragung von EIP- (EtherNet/IP), PROFINET- und GOOSE-Paketen wird für industrielle Anwendungen priorisiert Großer Eingangsspannungsbereich (12 bis 48 VDC) für unterschiedliche Umgebungen Bahnzulassung EN 50155, EN 50121-4, EN 61373 Zertifizierungen, Kommunikationsstandards für sicheren und zuverlässigen Bahnbetrieb Betriebstemperaturen -40°C~75°C (-40°F~167°F) und IP30 Aluminiumgehäuse Übersicht IEN-9648-RW ist ein hochleistungsfähiger Managed Industrial Switch mit 8 Ports 10/100/1000 RJ45 Downlink und 4 Ports GbE SFP Uplink, der für die thermischen Anforderungen und Umgebungsbedingungen von Bahnanwendungen entwickelt wurde. Die Downlink-Ports dienen dem Anschluss von Industriegeräten und Steuerungen. Die Glasfaser-Ports ermöglichen eine rauschfreie Gigabit-Ethernet-Übertragung für eine schnelle, zuverlässige und weitreichende Verbindung zu anderen Switches oder der Leitstelle. Der RJ45-Konsolenport ermöglicht die Fehlersuche bei Netzwerkproblemen. Der USB-Port zum Speichern von Konfigurationsdateien, Systemprotokolldateien und Firmware-Upgrades reduziert die Ausfallzeiten und Betriebskosten des Netzwerks. Der Switch bietet verschiedene integrierte Funktionen zur Optimierung des Datenverkehrs und der Netzwerkleistung, um industriellen Anwendungen Priorität einzuräumen, Datenverluste während der Kommunikation zu verhindern und eine stabile Übertragung zu gewährleisten. Der Switch enthält eine Topologiekarte, die mit Geräten von Drittanbietern kompatibel ist, um das Netzwerk zu überwachen. Dieses Gerät entspricht den Cybersicherheitsstandards, um das Netzwerk vor Schwachstellen zu schützen und Ihre Anlagen zu sichern. Dieser Switch besteht aus industrietauglichen Komponenten, die in einem IP30-Aluminiumgehäuse mit hoher Wärmeleitfähigkeit untergebracht sind, um das Gerät vor Werkzeugen und Gefahren zu schützen. Die redundante Stromversorgung und der Alarmrelaiskontakt an der Klemmenleiste sorgen für einen unterbrechungsfreien Betrieb und geben bei einem Stromausfall eine Warnmeldung aus. Das Gerät ist so konstruiert, dass es Vibrationen, Stößen, freiem Fall und Temperaturen von -40°C bis 75°C standhält, und eignet sich daher auch für den Einsatz in Tunneln. Merkmale Robuste elektrische und elektromagnetische Schutzvorrichtungen: Entwickelt, um EMI (elektromagnetische Interferenz), ESD (elektrostatische Entladung), Stromstößen, Überspannung, Überstrom und Verpolung zu widerstehen. Port-basiert und IEEE 802.1Q VLAN: GARP (Generic Attribute Registration Protocol) und GVRP (Generic VLAN Registration Protocol) zur Segmentierung großer Netzwerke in kleinere Teile und separate Broadcast-Domänen. Automatische Sicherung der Firmware: Automatische Sicherung der Firmware auf dem sekundären Speicher und Aktivierung von dort im Falle eines Verlusts des primären Speichers. Redundantes Stromversorgungssystem: Um eine kontinuierliche Stromversorgung zu gewährleisten, ist der Switch so konzipiert, dass er über eine Standard-Industrieklemmleiste gleichzeitig an zwei Stromversorgungen und einen Alarm angeschlossen werden kann. Fällt eine der beiden Stromversorgungen aus, wird der Switch über die alternative Stromversorgung mit Strom versorgt und der Alarm wird ausgelöst, um die Techniker über das Ereignis zu informieren. Effiziente Netzwerküberwachung und -verwaltung: SNMP- (Simple Network Management Protocol) und RMON-Protokolle (Remote Monitoring) für effizientes Verkehrsmanagement und Überwachung. Effiziente Priorisierung des Datenverkehrs: Effektive QoS-Mechanismen (Quality of Service) für die Zuweisung von Prioritäten, die Übertragung von dediziertem Datenverkehr für bestimmte Anwendungen und die Zuweisung einer angemessenen Bandbreite für unternehmenskritische Kommunikation. Redundanter Ring für schnelle Netzwerkwiederherstellung: Xpress Ring zur Erkennung und Wiederherstellung von Verbindungsausfällen in Millisekunden. Spezifikationen Normen: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN Tagging), IEEE 802.1X (Port Authentication), IEEE 1588v2 (PTP) Schnittstelle: 8 x 10/100/1000BASE-T (RJ45), 4 x GbE SFP-Steckplätze, 1 x RJ45 Konsolenanschluss, 1 x USB-Anschluss DIP-Schalter: Primäre/redundante Stromversorgung Spannungsabfall-Alarmeinstellung LED-Anzeige: PWR, RPS, ALM, POST, 1000, LNK/ACT Leistung: Eingangsspannung: Primäre Eingänge: 12V~48VDC, Redundante Eingänge: 12V~48VDC; Anschluss: Klemmenblock; Leistungsaufnahme: System: 18W; Alarmrelais: Ein Relaisausgang, 1 A @ 24V DC Mechanik und Umgebung: Gehäuse: Aluminium (Schutzart IP30); Montage: DIN-Schiene; Betriebstemperatur: -40°C~75°C (-40°F~167°F); Lagertemperatur: -40°C~85°C (-40°F~185°F); Luftfeuchtigkeit bei Betrieb: 5 bis 95% RH (nicht kondensierend); Luftfeuchtigkeit bei Lagerung: 5 bis 95% RH (nicht kondensierend); Gewicht: 955 g (2.1 lb); Abmessungen (BxHxT): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Bestellinformationen ModellBeschreibungIEN-9648-RWManaged 8 x 10/100/1000 RJ45 & 4 x GbE SFP Industrial Switch, Bahnzulassung *Die technischen Daten können ohne vorherige Ankündigung geändert werden. Technische Merkmale / Spezifikationen Modell: IEN-9648-RW 8 x 10/100/1000 RJ45 Ports 4 x GbE SFP Uplink Ports 1 x Konsolenport (RJ45) 1 x USB Port DIN-Hutschienenmontage IP30 Aluminiumgehäuse Betriebstemperatur: -40°C~75°C (-40°F~167°F) Lagertemperatur: -40°C~85°C (-40°F~185°F) Stromeingang: 12V~48VDC (Primär und Redundant) Leistungsaufnahme: 18 W Gewicht: 955 g (2.1 lb) Abmessungen: 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 Zoll) Zertifizierungen: EN 50155, EN 50121-4, EN 61373
