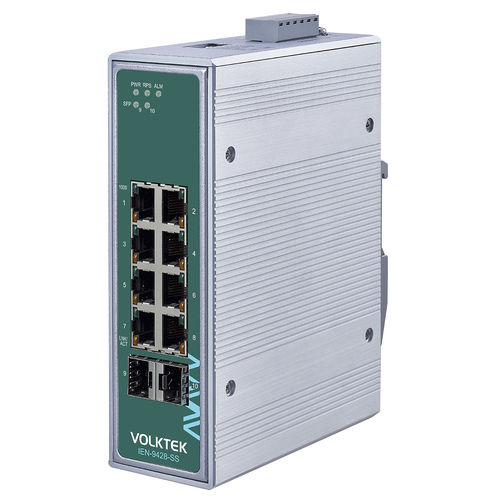

Ethernet-Switch / unmanaged IEN-9428-SS

10 PortsGigabit-EthernetPROFINET

Produkt-Highlights 8 x 10/100/1000 RJ45-Ports und 2 x GbE SFP Uplink-Ports für Langstreckenverbindungen zur Leitstelle und Kaskadierung Optimiert die Netzwerkleistung mit Flow Control und QoS für ausreichende Bandbreite Priorisiert die Übertragung für industrielle Anwendungen mit EIP (EtherNet/IP), PROFINET, und GOOSE-Paketen Übertragungspriorität für Geräte und Peripheriegeräte, die an Port 1 und 2 angeschlossen sind IEEE 1613- und IEC 61850-3-Zertifizierungen Kommunikationsstandard für den sicheren und zuverlässigen Betrieb von Umspannwerken Betriebstemperaturen von -40°C bis 75°C und IP30-Aluminiumgehäuse Übersicht IEN-9428-SS ist ein unverwalteter Industrie-Switch mit 8 Ports für 10/100/1000 RJ45-Downlink und 2 Ports für GbE SFP-Downlink, der für die Anforderungen und Umgebungsbedingungen von Umspannwerken entwickelt wurde. Die Downlink-Ports dienen dem Anschluss von Industriegeräten und Steuerungen. Die Glasfaser-Ports ermöglichen eine rauschfreie Gigabit-Ethernet-Übertragung für eine schnelle, zuverlässige und weitreichende Verbindung zu anderen Switches oder dem Kontrollzentrum. Um eine stabile Übertragung von Video und Daten zu gewährleisten, verwendet das Gerät Ratenbegrenzung und QoS (Quality of Service) und priorisiert industrielle Anwendungen mit Protokollen wie EIP, PROFINET und GOOSE. Das Gerät ermöglicht es dem Benutzer, die Datenpriorität und die Geschwindigkeitseinstellungen durch Betätigung des DIP-Schalters zu ändern. Dieser Switch besteht aus industrietauglichen Komponenten, die in einem IP30-Aluminiumgehäuse mit hoher Wärmeleitfähigkeit untergebracht sind, um das Gerät vor Werkzeugen und Gefahren zu schützen. Die redundante Stromversorgung und der Alarmrelaiskontakt an der Klemmenleiste sorgen für einen unterbrechungsfreien Betrieb und geben bei Stromausfall einen Alarm aus. Das Gerät ist so konstruiert, dass es Vibrationen, Stößen, freiem Fall und Temperaturen von -40°C~75°C (-40°F~167°F) standhält und somit für anspruchsvolle Umgebungen geeignet ist. Merkmale Robuste elektrische und elektromagnetische Schutzvorrichtungen: Entwickelt, um EMI (elektromagnetische Interferenz), ESD (elektrostatische Entladung), Spannungsspitzen, Überspannung, Überstrom und Verpolung zu widerstehen. Redundantes Stromversorgungssystem: Gleichzeitige Stromversorgung mit zwei verschiedenen Stromquellen, z. B. SDR-480P-48-Netzteil und IRA-120/IRA-160-Netzadapter für DIN-Schienenmontage, mit Stromausfallalarm. Umweltfreundliche Green-Ethernet-Technologie: IEEE 802.3az Energy Efficient Ethernet (EEE) konform mit der Green Ethernet Technologie, die eine automatische Anpassung des Stromverbrauchs ermöglicht. Spezifikationen Normen: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.1p (Class of Service) Ports: 8 x 10/100/1000BASE-T (RJ45), 2 x 100FX/GbE SFP-Steckplätze DIP-Schalter: Einstellung für Spannungsabfallalarm (PWR & RPS), Einstellung für Broadcast Storm Control (STORM), Port-basierte QoS-Einstellung (QoS auf P1 & P2), Einstellung für Glasfaseranschlussgeschwindigkeit (100FX auf P9 & P10) LED-Panel: PWR, RPS, ALM, SFP, 1000, LNK/ACT Eingangsspannung: 12V~60VDC Anschluss: Klemmenblock Leistungsaufnahme: System: 13W Alarmrelais: Ein Relaisausgang mit einer Strombelastbarkeit von 1 A @ 24V DC Gehäuse: Aluminium (Schutzart IP30) Montagesatz: DIN-Schiene, Rack-Montage Betriebstemperatur: -40°C~75°C (-40°F~167°F) Lagertemperatur: -40°C~85°C (-40°F~185°F) Luftfeuchtigkeit bei Betrieb: 5 bis 95% RH (nicht kondensierend) Luftfeuchtigkeit bei Lagerung: 5 bis 95% RH (nicht kondensierend) Gewicht: 930 g (2.0 lb) Abmessungen (BxHxT): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Bestellinformationen ModellBeschreibungIEN-9428-SSUnmanaged 8 x 10/100/1000 RJ45 & 2FX/GbE SFP Industrial Switch, Substation Approval *Die technischen Daten können ohne vorherige Ankündigung geändert werden. Zertifizierungen: IEEE 1613, IEC 61850-3, ROHS, CE, FC
