Radialwellendichtring RP

drehbarElastomerNBR

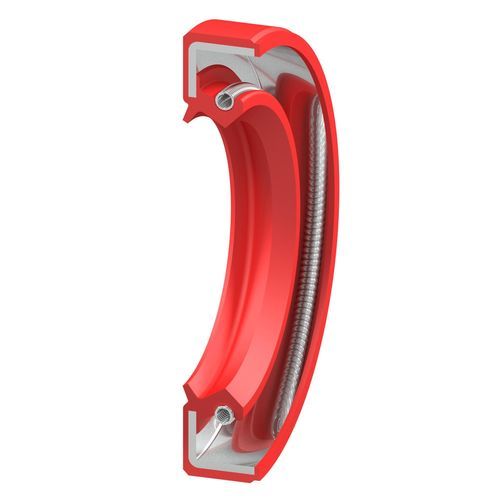

Übersicht Der Radialwellendichtring Type RP ist ein Wellenrotationsdichtring ähnlich dem Designtyp RD, jedoch druckbeständig. Er verfügt über einen elastomeren Außendurchmesser, eine eingesetzte Vorspannfeder und eine zusätzliche Staublippe für Anwendungen mit hoher äußerer Staubbelastung. Er eignet sich für rotierende Wellen in Gehäusen ohne Innendruck oder mit Druckdifferenzen bis zu 0,5 MPa. Standardelastomere sind NBR und FKM; weitere Werkstoffe auf Anfrage verfügbar.

Anwendungsbereiche

• statisch
• dynamisch
• einfach wirkend
• zweifach wirkend
• linear
• rotierend
• oszillierend

Hauptanwendung druckbelastete Abdichtung für rotierende Wellen

Materialien Elastomere, Metall

Technische Werte

• Materialien (verfügbare Varianten): NBR, FKM
• Druck: bis zu 0,5 MPa
• Temperatur (NBR): -30°C / +100°C (werkstoffabhängig)
• Temperatur (FKM): -20°C / +200°C (werkstoffabhängig)
• Geschwindigkeit: abhängig von Werkstoff und Durchmesser
• Hinweis: Maximalwerte für Temperatur, Geschwindigkeit und Druck sind nicht gleichzeitig anwendbar; Werte variieren je nach Material und Medium.

Technische Spezifikationen

• Design: Radialwellendichtring (Type RP)
• Außendurchmesser: elastomer
• Dichtelement: Elastomerlippe mit eingesetzter Vorspannfeder
• Zusätzliches Merkmal: Staublippe für hohe äußere Staubbelastung
• Hauptanwendung: druckbelastete Abdichtung an rotierenden Wellen
• Standardmaterialien: NBR, FKM (andere Werkstoffe auf Anfrage)
• Nenn­druck: bis zu 0,5 MPa
• Temperaturbereiche: NBR -30°C bis +100°C; FKM -20°C bis +200°C (werkstoffabhängig)
• Geschwindigkeit: abhängig von Werkstoff und Wellendurchmesser
