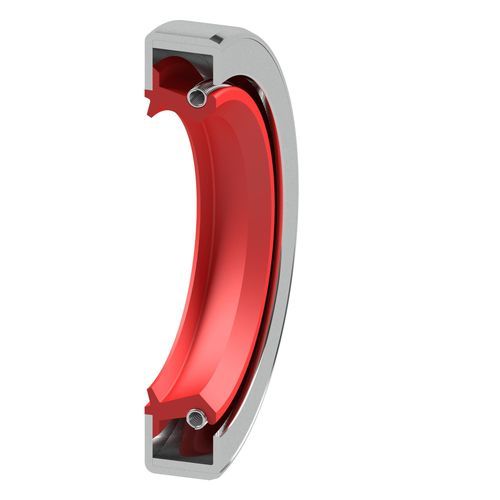

Radialdichtung RF

drehbarElastomerNBR

Produktbeschreibung
Der Radialwellendichtring Type RF ist ein rotierender Wellenring nach DIN 3760 (Bauart CS). Er verfügt über einen metallischen Außenring mit zusätzlichem Metalleinsatz, um in anspruchsvollen Bohrungen einen erhöhten Presssitz zu gewährleisten. Das Dichtelement besteht aus einer Elastomerlippe mit eingelegter Zugfeder und einer zusätzlichen Staublippe für Anwendungen mit hoher externer Staubbelastung. Die Dichtung ist für unpressurierte rotierende Anwendungen sowie für niedrigviskose Medien oder Gase bei geeigneter Oberflächenbehandlung einsetzbar.

Anwendungsbereiche

• statisch
• dynamisch
• einfach wirkend
• doppelt wirkend
• Linearbewegung
• rotierende Wellen
• oszillierende Wellen

Haupteinsatz
Unpressurierte Abdichtung für rotierende Wellen in Gehäusen mit geringen Druckschwankungen.

Materialien

• Elastomere (Standard: NBR, FKM)
• Metall (Außenring, Einsatz)
• Weitere Materialien und Werkstoffe auf Anfrage

Technische Werte (Übersicht)

• Verfügbare Elastomere: NBR, FKM
• Typischer Maximaldruck (NBR): bis zu 0,05 MPa
• Temperaturbereich (NBR): -30 °C bis +100 °C (werkstoffabhängig)
• Typischer Maximaldruck (FKM): bis zu 0,05 MPa
• Temperaturbereich (FKM): -20 °C bis +200 °C (werkstoffabhängig)
• Oberflächengeschwindigkeit: abhängig von Material und Wellendurchmesser
• Hinweis: Maximalwerte für Temperatur, Geschwindigkeit und Druck sind nicht gleichzeitig anwendbar und hängen von Material und Medium ab

Technische Spezifikationen

• Bezeichnung: Oil Seal Type RF
• Norm / Bauart: DIN 3760, Bauart CS
• Außenbau: metallischer Außenring mit zusätzlichem Metalleinsatz für erhöhten Presssitz
• Dichtelement: Elastomerlippe(n) mit eingelegter Zugfeder
• Zusatzmerkmale: Staublippe für hohe externe Staubbelastung
• Hauptanwendungen: rotierende Wellen in Gehäusen ohne oder mit geringen Druckschwankungen; geeignet für niedrigviskose Medien und Gase bei entsprechender Oberflächenbehandlung
• Standardelastomere: NBR, FKM (andere Werkstoffe auf Anfrage)
• Typischer Maximaldruck: bis zu 0,05 MPa
• Temperaturbereiche (werkstoffabhängig): NBR -30 °C bis +100 °C; FKM -20 °C bis +200 °C
• Geschwindigkeit: abhängig vom gewählten Material und Wellendurchmesser
