Radialdichtung RA

drehbarElastomerNBR

Produktübersicht

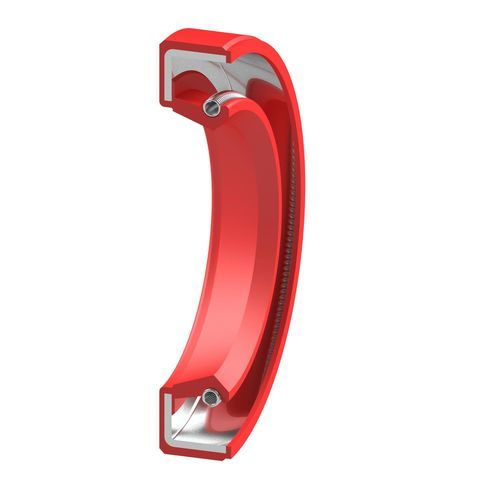

Der Radialwellendichtring Typ RA ist eine standardmäßige Wellenabdichtung nach DIN 3760, Bauform A. Er verfügt über einen elastomeren Außendurchmesser und eine eingesetzte Spannfeder. Der Dichtring eignet sich besonders für rotierende Wellen in Gehäusen ohne oder mit geringen Druckschwankungen. Standardelastomere sind NBR und FKM; weitere Materialien auf Anfrage.

Anwendungsbereiche

• statisch
• dynamisch
• einfach wirkend
• doppelt wirkend
• linear
• rotierend
• oszillierend

Hauptanwendung
Drucklose Abdichtung für rotierende Wellen in Gehäusen

Materialien

• Elastomere
• Metallische Bauteile
• Standardelastomer-Varianten: NBR, FKM

Technische Werte

• Materialien: Elastomere, Metall
  • NBR
  • FKM
• Druck: bis zu 0,05 MPa
• Temperatur:
  • NBR: -30°C bis +100°C (materialabhängig)
  • FKM: -20°C bis +200°C (materialabhängig)
• Drehzahl: abhängig von Material und Wellendurchmesser

Downloads
Produktbezogene Downloads sind im Downloadbereich des Herstellers verfügbar.

Eigenschaften / Technische Spezifikationen

• Norm: DIN 3760, Bauform A
• Ausführung: elastomerer Außendurchmesser mit eingesetzter Spannfeder
• Vorgesehene Anwendung: rotierende Wellen in Gehäusen ohne oder mit geringen Druckschwankungen
• Standardmaterialien: NBR, FKM (andere Materialien auf Anfrage)
• Maximaler Druck: bis zu 0,05 MPa
• Temperaturbereiche (materialabhängig): NBR -30°C bis +100°C; FKM -20°C bis +200°C
• Drehzahl: abhängig von Material und Wellendurchmesser
