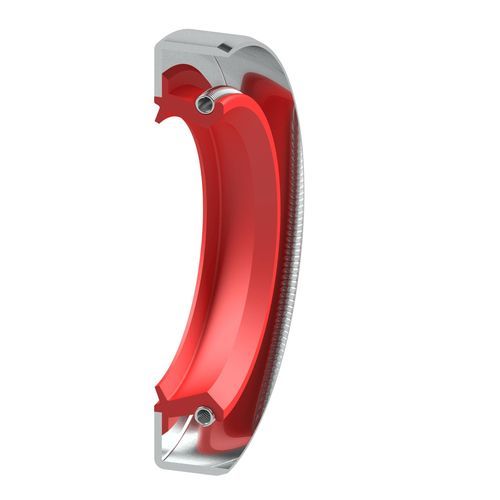

Öldichtung Type REdrehbarElastomerNBR
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- drehbar
- Material
- Metall, Elastomer, NBR, aus FKM
- Form
- BS
- Anwendung
- für Drehwellen
- Flüssigkeit
- Öl, für Gas
- Weitere Eigenschaften
- dynamisch, statisch, einfachwirkend, doppeltwirkend, Radial, mit Feder
- Temperatur
Min: -30 °C
(-22 °F)Max: 200 °C
(392 °F)- Grenzdruck
Min: 0 Pa
(0 psi)Max: 50.000 Pa
(7,3 psi)
Beschreibung
Produktbeschreibung
Der Radial-Wellendichtring Typ RE ist ein standardmäßiger Rotationswellendichtring nach DIN 3760, design type BS. Er verfügt über einen metallischen Außendurchmesser zur Erhöhung des Drucksitzes im Gehäuse. Er kann für Medien mit niedriger Viskosität und Gasanwendungen eingesetzt werden, sofern die Gegenfläche entsprechend bearbeitet ist. Die Dichtraupe enthält eine eingesetzte Zugfeder sowie eine zusätzliche Staublippe für Anwendungen mit hoher äußerer Staubbelastung. Besonders geeignet für rotierende Wellen in Gehäusen ohne Druck oder mit geringen Druckschwankungen. Standardelastomere sind NBR und FKM; weitere Materialien auf Anfrage.
Anwendungsbereiche
Hauptanwendung
Drucklose Abdichtung für rotierende Wellen
Materialien
Elastomere, Metall. Übliche Elastomerausführungen: NBR, FKM
Technische Werte
Maximalwerte (Temperatur, Drehzahl und Druck) sind nicht gleichzeitig anwendbar; die Werte variieren je nach Material und Medium.
Technische Merkmale / Spezifikationen
Der Radial-Wellendichtring Typ RE ist ein standardmäßiger Rotationswellendichtring nach DIN 3760, design type BS. Er verfügt über einen metallischen Außendurchmesser zur Erhöhung des Drucksitzes im Gehäuse. Er kann für Medien mit niedriger Viskosität und Gasanwendungen eingesetzt werden, sofern die Gegenfläche entsprechend bearbeitet ist. Die Dichtraupe enthält eine eingesetzte Zugfeder sowie eine zusätzliche Staublippe für Anwendungen mit hoher äußerer Staubbelastung. Besonders geeignet für rotierende Wellen in Gehäusen ohne Druck oder mit geringen Druckschwankungen. Standardelastomere sind NBR und FKM; weitere Materialien auf Anfrage.
Anwendungsbereiche
- statisch
- dynamisch
- einfachwirkend
- doppelwirkend
- linear
- rotierend
- oszillierend
Hauptanwendung
Drucklose Abdichtung für rotierende Wellen
Materialien
Elastomere, Metall. Übliche Elastomerausführungen: NBR, FKM
Technische Werte
- Materialvariante: NBR — Druck: bis zu 0,05 MPa; Temperatur: -30°C / +100°C (materialabhängig); Drehzahl: abhängig von Material und Durchmesser.
- Materialvariante: FKM — Druck: bis zu 0,05 MPa; Temperatur: -20°C / +200°C (materialabhängig); Drehzahl: abhängig von Material und Durchmesser.
Maximalwerte (Temperatur, Drehzahl und Druck) sind nicht gleichzeitig anwendbar; die Werte variieren je nach Material und Medium.
Technische Merkmale / Spezifikationen
- Design type: RE (Radial oil seal, DIN 3760 design type BS)
- Metallischer Außendurchmesser für erhöhten Presssitz im Gehäuse
- Eingesetzte Zugfeder in der Dichtraupe
- Zusätzliche Staublippe bei hoher äußerer Staubbelastung
- Geeignet für Medien mit niedriger Viskosität und Gasanwendungen (erfordert entsprechende Oberflächenbehandlung)
- Hauptanwendung: drucklose Abdichtung für rotierende Wellen
- Standardelastomere: NBR, FKM (andere Materialien auf Anfrage)
- Maximaldruck: bis zu 0,05 MPa (materialabhängig)
- Temperaturbereiche (materialabhängig): NBR: -30°C bis +100°C; FKM: -20°C bis +200°C
- Drehzahl: abhängig von Material und Wellendurchmesser
