Radialdichtung RJ
drehbarElastomerNBR

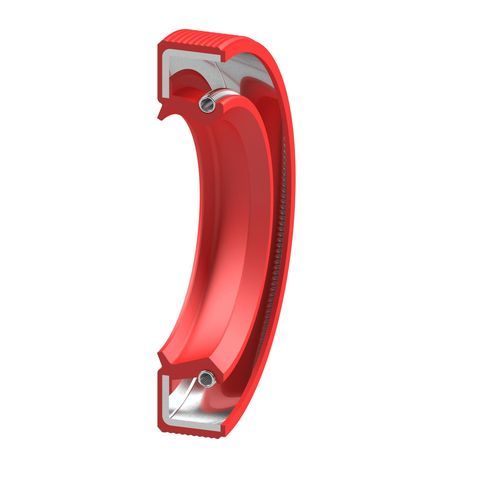

Radialdichtung - RJ - ULMAN Dichtungstechnik GmbH - drehbar / Elastomer / NBR

Radialdichtung - RJ - ULMAN Dichtungstechnik GmbH - drehbar / Elastomer / NBR - Bild - 2

Zu meinen Favoriten hinzufügen

Zum Produktvergleich hinzufügen

Mehr Informationen auf der Website von ULMAN Dichtungstechnik GmbH

Eigenschaften

Typ

drehbar

Material

Metall, Elastomer, NBR, aus FKM

Form

kreisförmiger Querschnitt

Anwendung

Radialwellen

Flüssigkeit

Öl

Weitere Eigenschaften

dynamisch, Radial, Hochtemperatur, Staubschutz, mit Feder

Temperatur

Min: -20 °C
(-4 °F)

Max: 200 °C
(392 °F)

Grenzdruck

Min: 0 Pa
(0 psi)

Max: 50.000 Pa
(7,3 psi)

Beschreibung

Produktbeschreibung
Der Radialwellendichtring Type RJ ist eine Wellenabdichtung basierend auf dem RI-Design. Er verfügt über einen gewellten elastomeren Außendurchmesser, der die Montage erleichtert und die statische Dichtheit in der Nut verbessert. Die Dichtung ist mit einem zusätzlichen Staublipp ausgestattet, um Anwendungen mit hoher äußerer Staubbelastung zu schützen, sowie mit einer eingesetzten Vorspannfeder zur Vorspannung der Dichtringlippe. Sie ist besonders geeignet für rotierende Wellen in Gehäusen ohne Druck oder mit geringen Druckschwankungen. Standardelastomere sind NBR und FKM; weitere Materialien auf Anfrage.

Anwendungsbereiche

statisch
dynamisch
einfachwirkend
doppelwirkend
linear
rotierend
oszillierend

Hauptanwendung
Drucklose Abdichtung für rotierende Wellen in Gehäusen ohne oder mit geringen Druckschwankungen

Materialien
Elastomere, Metallkomponenten

Technische Werte
Materialien (Varianten)

Variante: NBR
Druck: bis 0,05 MPa
Temperatur: -30°C / +100°C (materialabhängig)
Geschwindigkeit: abhängig von Material und Durchmesser

Variante: FKM
Druck: bis 0,05 MPa
Temperatur: -20°C / +200°C (materialabhängig)
Geschwindigkeit: abhängig von Material und Durchmesser

Hinweis
Maximale Werte (Temperatur, Drehzahl und Druck) sind nicht gleichzeitig anwendbar und variieren je nach Material und Medium.

Eigenschaften / technische Spezifikationen

Ausführung: Wellenabdichtung radial (Öldichtung), Type RJ
Außendurchmesser: gewellt, elastomer (verbesserte statische Dichtheit und vereinfachte Montage)
Zusätzliche Staublippe zum Schutz gegen hohe äußere Staubbelastung
Eingesetzte Vorspannfeder (sekundäres Dichtungselement)
Hauptanwendung: drucklose Abdichtung für rotierende Wellen in Gehäusen ohne oder mit geringen Druckschwankungen
Materialien: Elastomere (Standard NBR, FKM), Metallkomponenten
Druckklasse: bis 0,05 MPa (materialabhängig)
Temperaturbereiche: NBR: -30°C bis +100°C; FKM: -20°C bis +200°C (materialabhängig)
Geschwindigkeit: abhängig von Material und Wellendurchmesser
Auf Anfrage sind weitere Materialien erhältlich
