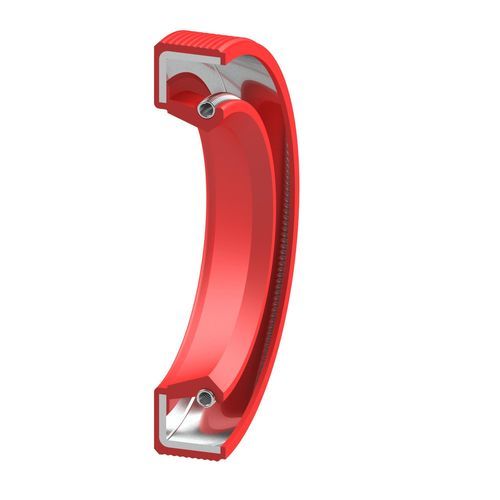

Radialdichtung RI

drehbarElastomerNBR

Beschreibung
Der Radialwellendichtring Type RI ist ein Wellenrunddichtring mit gewelltem elastomerem Außendurchmesser, ausgelegt für einfache Montage und verbesserte statische Dichtheit in der Nut. Die Dichtlippe ist mit einer eingesetzten Zugfeder versehen. Er eignet sich für drehende Wellen in Gehäusen ohne oder mit geringen Druckschwankungen. Standardelastomere sind NBR und FKM; weitere Werkstoffe auf Anfrage.

Anwendungsfelder

• statisch
• dynamisch
• einfach wirkend
• doppelt wirkend
• linear
• drehend
• oszillierend

Hauptanwendung
Dichtung ohne Druckbeanspruchung für drehende Wellen

Werkstoffe
Elastomere, Metall. Standardelastomere: NBR, FKM

Technische Werte

• NBR-Variante: Druck bis 0,05 MPa; Temperaturbereich -30°C bis +100°C (werkstoffabhängig); Drehzahl: abhängig von Werkstoff und Durchmesser
• FKM-Variante: Druck bis 0,05 MPa; Temperaturbereich -20°C bis +200°C (werkstoffabhängig); Drehzahl: abhängig von Werkstoff und Durchmesser
• Hinweis: Maximale Werte für Temperatur, Drehzahl und Druck sind nicht gleichzeitig anwendbar; Werte variieren je nach Werkstoff und Medium

Spezifikationen / technische Merkmale

• Handelsbezeichnung: Oil Seal Type RI
• Ausführung: Wellenrunddichtring mit gewelltem Außendurchmesser (ähnlich RA-Design)
• Außendurchmesser: elastomer
• Feder: eingesetzte Zugfeder
• Hauptanwendung: Dichtung ohne Druck für drehende Wellen
• Geeignet für Gehäuse ohne oder mit geringen Druckschwankungen
• Werkstoffe: Elastomere (Standard: NBR, FKM), Metall; weitere Werkstoffe auf Anfrage
• Maximaler Druck (typ.): bis 0,05 MPa
• Temperaturbereiche (werkstoffabhängig): NBR: -30°C bis +100°C; FKM: -20°C bis +200°C
• Drehzahl: abhängig von Werkstoff und Durchmesser
• Anwendbare Bewegungen: drehend, oszillierend, linear, einfach wirkend, doppelt wirkend
