Radialdichtung RD
drehbarElastomerNBR

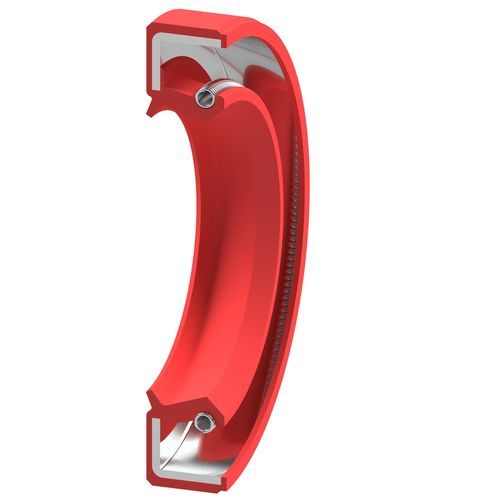

Radialdichtung - RD - ULMAN Dichtungstechnik GmbH - drehbar / Elastomer / NBR

Radialdichtung - RD - ULMAN Dichtungstechnik GmbH - drehbar / Elastomer / NBR - Bild - 2

Zu meinen Favoriten hinzufügen

Zum Produktvergleich hinzufügen

Mehr Informationen auf der Website von ULMAN Dichtungstechnik GmbH

Eigenschaften

Typ

drehbar

Material

Metall, Elastomer, NBR, aus FKM

Form

kreisförmig

Anwendung

für Drehwellen, Radialwellen

Flüssigkeit

Öl

Weitere Eigenschaften

dynamisch, einfachwirkend, Radial, Staubschutz, mit Feder

Temperatur

Max: 200 °C
(392 °F)

Min: -30 °C
(-22 °F)

Grenzdruck

Max: 50.000 Pa
(7,3 psi)

Min: 0 Pa
(0 psi)

Beschreibung

Produktbeschreibung
Der Radial-Wellendichtring Typ RD ist ein rotierendes Dichtelement nach DIN 3760 (Ausführungsform AS). Er verfügt über einen elastomeren Außendurchmesser und eine elastomere Dichtlippe mit eingesetzter Zugfeder. Die RD-Ausführung besitzt eine zusätzliche Staublippe zum verbesserten Schutz bei hohen äußeren Staubbelastungen.

Einsatzfall
Konzipiert für rotierende Wellen in Gehäusen ohne Druck oder mit nur geringen Druckschwankungen. Übliche Elastomermaterialien sind NBR und FKM; weitere Werkstoffe auf Anfrage.

Anwendungsbereiche

statisch
dynamisch
einfach wirkend
zweifach wirkend
linear
rotierend
oszillierend

Hauptanwendung
drucklose Abdichtung für rotierende Wellen

Materialien
Elastomere, Metall

Technische Werte (Auswahl)

Materialien (Standardvarianten): NBR, FKM
Druck (beide Varianten): bis zu 0,05 MPa
Temperatur (NBR-Variante): -30°C bis +100°C (werkstoffabhängig)
Temperatur (FKM-Variante): -20°C bis +200°C (werkstoffabhängig)
Drehzahl: abhängig von Werkstoff und Durchmesser
Konstruktionsmerkmale: elastomerer Außendurchmesser, eingesetzte Zugfeder, zusätzliche Staublippe für hohe äußere Staubbelastungen
Hinweis: Maximalwerte für Temperatur, Drehzahl und Druck sind nicht gleichzeitig gültig; Werte variieren je nach Werkstoff und Medium.

Eigenschaften / technische Spezifikationen

Typ: Oil Seal Type RD
Konstruktionsstandard: DIN 3760 Ausführungsform AS
Außendurchmesser: elastomer
Dichtelement: Elastomer mit eingesetzter Zugfeder
Staubschutz: Variante mit zusätzlicher Staublippe für staubige Umgebungen
Hauptanwendungen: drucklose Abdichtung rotierender Wellen
Standardwerkstoffe: NBR, FKM (andere Werkstoffe auf Anfrage)
Maximaler statischer/betriebsdruck: bis zu 0,05 MPa
Temperaturbereich (werkstoffabhängig): NBR -30°C bis +100°C; FKM -20°C bis +200°C
Betriebsgeschwindigkeit: abhängig von Werkstoff und Wellendurchmesser
Wichtig: Maximalwerte für Temperatur, Drehzahl und Druck sind nicht kumulierbar; Werte hängen von Werkstoff und Medium ab
