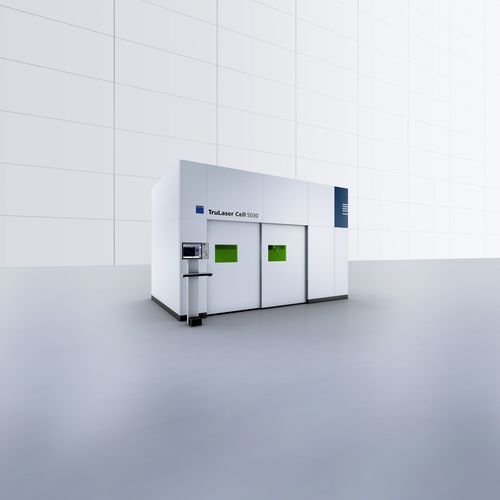

2D-Laser-Schneidemaschine TruLaser Cell 5030

3D-Laserfür Metallfür Aluminiumprofile

Kurzbeschreibung
Die TruLaser Cell 5030 ist das Einstiegsmodell für 2D-/3D-Laserschneiden und Laserschweißen und eignet sich für kleine bis mittlere Losgrößen sowie häufige Bauteilwechsel. Sie bietet eine niedrige Maschinenstundensatzstruktur und unterstützt TruDisk- und TruFiber-Laser sowie bewährte TruLaser Cell-Funktionen.

Hauptvorteile

• Niedrige Betriebskosten: reduzierte Investition und wirtschaftlicher Maschinenstundensatz für kleine/ mittlere Produktionen.
• Prozessflexibilität: fliegende Optik und 2-in-1 LLK ermöglichen Schneiden und Schweißen mit einer Laserlichtleitung (Optikwechsel erforderlich).
• Schnelle und zuverlässige Handhabung: Magnetkupplung für Optiken und schnelle Schiebetüren vorn reduzieren Ausfallzeiten.
• Bedienerfreundlich: Teachbox und Touchscreen sowie TruTops Cell Shopfloor zur schnellen Programmänderung an der Maschine.

Laser und System
Kompatibel mit TRUMPF TruDisk-Festkörperlasern und TruFiber-Lasern. TruDisk liefert sehr gute Strahlqualität und effiziente Schneidleistung; die Steuerung passt sich beim Optikwechsel automatisch an.

Maschinenzuverlässigkeit und Prozessunterstützung
Die Magnetkupplung minimiert mechanische Schäden bei Kollisionen und ermöglicht eine schnelle Wiederaufnahme der Produktion ohne externen Service. X-Blast-Technologie vergrößert den Abstand zwischen Düse und Blech für stabilere 3D-Prozesse und bessere Schnitt-/Schweißqualität.

Anwendungen

• 2D- und 3D-Laserschneiden sowie Laserschweißen für kleine und mittlere Losgrößen.
• Automobilbauteile (z. B. Heckklappen, Sitzkomponenten), Zuschnitt und Nachbearbeitung tiefgezogener Bauteile.
• Lasergeschweißte dreidimensionale Teile (z. B. Lüfterräder) zur Reduzierung von Nacharbeit und Materialeinsatz.

Technische Daten (Auszug)
Achsverfahrbereiche: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = n × 360°
Max. nutzbare Werkstückgröße: X = 2540 mm; Y = 1040 mm; Z = 470 mm
Max. Achsgeschwindigkeiten: X/Y/Z = 60 m/min; simultan = 104 m/min; B/C = 60 1/min
Max. Achsbeschleunigungen: X/Y/Z = 8 m/s²; simultan = 13,8 m/s²; B = 200 rad/s²; C = 100 rad/s²
Positioniergenauigkeit: Linearbewegung = 0,08 mm; B-Achse = 0,015°
Laserleistung: 3000 W – 4000 W; verfügbare Laser: TruDisk, TruFiber

Technische Spezifikationen

• Modell: TruLaser Cell 5030
• Hauptanwendungen: 2D/3D Laserschneiden, Laserschweißen
• Kompatible Laser: TruDisk (Festkörper), TruFiber (Faser)
• Laserleistungsbereich: 3000 W – 4000 W
• Verfahrwege: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = Dauerdrehung (n × 360°)
• Max. nutzbare Werkstückmaße (X × Y × Z): 2540 × 1040 × 470 mm
• Max. lineare Geschwindigkeiten (X/Y/Z): 60 m/min; simultan: 104 m/min
• Max. lineare Beschleunigungen (X/Y/Z): 8 m/s²; simultan: 13,8 m/s²; B: 200 rad/s²; C: 100 rad/s²
• Positioniergenauigkeit: 0,08 mm (linear), 0,015° (B)
• Besondere Funktionen: Magnetkupplung für Optiken, X-Blast, fliegende Optik, Teachbox und Touchscreen, TruTops Cell Shopfloor-Integration, 2-in-1 LLK für Schneiden und Schweißen
