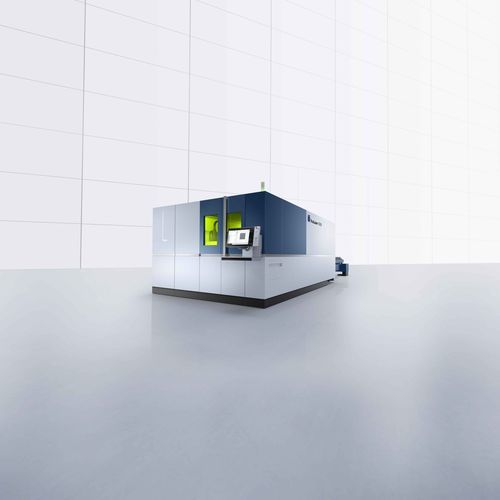

2D-Laser-Schneidemaschine TruLaser 50 series

für Metallfür BlechCNC

Überblick
Die TruLaser 5030 fiber, TruLaser 5040 fiber und TruLaser 5060 fiber sind 2D-Faserlaserschneidmaschinen mit dynamischen Antrieben, erweiterten Schneidprozessen und modularen Automatisierungsoptionen. Sie verwenden TruFiber-Festkörperlaser bis 24 kW und ermöglichen hohe Vorschubgeschwindigkeiten, reproduzierbare Konturqualität und reduzierte Bedienerbindung.

Hauptvorteile

• Minimale Teilekosten – hohe Maschinendynamik und leistungsstarke Antriebe für effiziente Bearbeitung komplexer Konturen.
• Maximale Laserleistung – bis zu 24 kW (TruFiber 24001) für deutlich höhere Schnittgeschwindigkeiten und prozesssichere Regelung via Active Speed Control.
• Konsistente Teilequalität – BrightLine fiber und optimiertes Düsendesign für hochwertige Schnittkanten und zuverlässige Teilerentnahme.
• Highspeed / Highspeed Eco – Prozess- und Düsenoptionen zur Erhöhung des Tafeldurchsatzes und Reduzierung des Stickstoffverbrauchs.
• Effiziente Leistungsübertragung – Maschinen- und Prozessintegration sorgen für effektive Übertragung der Laserleistung auf das Blech.
• Intelligente Düsenverwaltung – automatischer Düsenwechsler und Smart Nozzle Automation zur Aufrechterhaltung von Düsen- und Linsenqualität im Vollautomatbetrieb.
• Intuitive Bedienung – Touchpoint HMI für schnelle und benutzerfreundliche Steuerung.
• Großformatfähigkeit – Bearbeitung von Blechen bis zu 6 × 2 m möglich.
• Filigrane Konturen in dickem Stahl – CoolLine ermöglicht feine Konturen auch in dickem Baustahl.

Technische Daten (Auszug)
Modelle: TruLaser 5030 fiber / TruLaser 5040 fiber / TruLaser 5060 fiber
Abmessungen (L×B×H): Beispiel 5030 — 9229 × 6145 × 2200 mm; 5040 — 11200 × 6373 × 2200 mm
Gewicht (Basismaschine): 5030 — 11.700 kg; 5040 — 14.300 kg
Max. Simultan-Geschwindigkeit: bis zu 280 m/min
Arbeitsbereich (X×Y): 5030 — 3000 × 1500 mm; 5040 — 4000 × 2000 mm; 5060-Varianten verfügbar
Max. Werkstückgewicht (einzelne Palette): bis zu 3.300 kg mit Schwerlastpalettenwechsler (modellabhängig)

Laser-spezifische Daten (Beispiele nach TruFiber)
TruFiber 6001 — max. 6.000 W; Baustahl bis 25 mm (32 mm mit Pack); Edelstahl bis 25 mm (35 mm Pack); Aluminium bis 25 mm; Kupfer/Messing bis 10 mm.
TruFiber 9001 — max. 9.000 W; Baustahl bis 30 mm; Edelstahl bis 40 mm; Aluminium bis 30 mm; Kupfer bis 16 mm; Messing bis 12,7 mm.
TruFiber 12001 — max. 12.000 W; Baustahl bis 30 mm (50 mm Pack); Edelstahl bis 40 mm (50 mm Pack); Aluminium bis 30 mm (40 mm Pack); Kupfer bis 16 mm; Messing bis 12,7 mm.
TruFiber 24001 — max. 24.000 W; Baustahl bis 40 mm (60 mm Pack); Edelstahl bis 40 mm (60 mm Pack); Aluminium bis 40 mm; Kupfer bis 16 mm; Messing bis 12,7 mm.

Verbrauchswerte (Durchschnitt in Produktion)
TruFiber 6001 ≈ 11 kW; TruFiber 9001 ≈ 14,5 kW; TruFiber 12001 ≈ 16 kW; TruFiber 24001 ≈ 27 kW.

Funktionen & Optionen

• BrightLine fiber, CoolLine, Highspeed / Highspeed Eco
• Active Speed Control, Smart Rerun, Nanojoints / Microjoints
• Smart Nozzle Automation, EdgeLine Bevel, PierceLine
• Performance-Pakete, integrierter Gasmischer und Düsenwechsler-Optionen

Automatisierung & Integration

• Modulare Automatisierung: LoadMaster, LiftMaster, SortMaster, Part Station
• Speicherintegration (TruStore), OPC UA-Schnittstellen und TRUMPF-Software-Ökosystem (TruTops Boost, Smart View)
