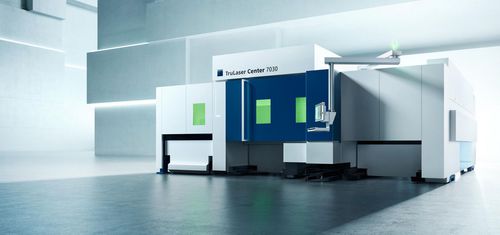

2D-Laser-Schneidemaschine TruLaser Center 7030

für BlechCNCkompakt

Kurzbeschreibung
Die TruLaser Center 7030 ist ein kompaktes, vollautomatisches 2D-Laserschneidsystem, das Programmierung, Schneiden, Teileentnahme, Sortierung und Ablage in einer Zelle vereint. Entwickelt für kontinuierliche Hochleistungsproduktion mit zuverlässiger Handhabung kleiner und filigraner Teile.

Vorteile & Funktionen

• Vollautomatisierter Prozessablauf: Programmierungsvorschläge, Laserschneiden, Entnahme, Sortierung und Ablage.
• Vision Equipment: Kameras und Beleuchtung für Transparenz und Prozessüberwachung.
• SmartGate: bewegliche Teileauflage, synchron zur Schneidkopfbewegung, verhindert Kippen und unerwünschtes Festschweißen; Ausdrückzylinder findet optimale Austrittsstellen.
• SmartLift: verstellbare Pins heben Teile von unten, stabilisieren empfindliche Geometrien beim Entnehmen.
• SortMaster Speed: schnelle Entnahme und Stapelung auf bis zu acht Paletten/Behälter bei minimalen Unterbrechungen des Schneidprozesses.
• SortMaster Box Linear: paralleles Sortieren kleiner Teile in bis zu acht Behälter.
• LoadMaster Center / LoadMaster-Optionen: automatisches Beladen von Blechen und zuverlässige Peel-Technologie zur Blatttrennung.
• Automatischer Düsenwechsler: programmgestützte Düsenwahl mit Schranklager für paralleles Einrichten.
• Hybrides Maschinenkonzept: dynamische Zusatzachse am Schneidkopf zur Nutzung hoher Vorschübe bei Eckenfahrten und komplexen Konturen.
• TruTops Boost: automatische Erzeugung von Vorschlägen für Schneiden, Entnahme und Sortierung unter Berücksichtigung physikalischer Randbedingungen.
• Anbindung an Lager: frontale oder seitliche Anbindung an Lager (z. B. TruStore oder Fremdsysteme) zur Materialversorgung und Fertigteillagerung.

Anwendungen und Materialien
Geeignet für gängige Blechbearbeitungen; bearbeitet Baustahl, Edelstahl, Aluminium, Messing und Kupfer. Besonders effizient bei Dünnblech und zuverlässig bei der Entnahme sehr kleiner oder empfindlicher Teile.

Automatisierung & Software

• Integration automatisierter Hardware-Module (SmartGate, SmartLift, SortMaster Speed/Box Linear, LoadMaster) mit TruTops Boost zur Unterstützung der Prozesskette.
• Industrie‑4.0‑Bereitschaft mit Konnektivität und OPC UA Schnittstellen; Smart View für Maschinenüberwachung und Analyse.
• Optionale Integration in Lager‑ und Produktionsplanungssysteme.

Anwendungsfälle / Highlights

• Vollautomatisierte Produktion vom Programm bis zum sortierten Teil für hochproduktive Laserschneidanlagen.
• Zuverlässige Entnahme und Stapelung großer wie sehr filigraner Bauteile.
• Intelligente Bauteilunterstützung und Ausstoß reduzieren Ausschuss und Unterbrechungen.
• Flexibel für viele Geometrien und Blechdicken innerhalb der Maschinengrenzen.

Caractéristiques / spezifikationen technischer Daten

• Bezeichnung: TruLaser Center 7030
• Marke: TRUMPF
• Aufstellfläche — Länge: 10135 mm
• Aufstellfläche — Breite (Wagen ausgefahren): 10720 mm
• Aufstellfläche — Breite (Wagen eingefahren): 6420 mm
• Aufstellfläche — Höhe: 3050 mm
• Gewicht mit allen Aggregaten: 38860 kg
• Nenn-Arbeitsbereich — X-Achse: 3000 mm
• Nenn-Arbeitsbereich — Y-Achse: 1500 mm
• Nenn-Arbeitsbereich — Z-Achse: 120 mm
• Laseroptionen: TruFiber 6001 (max. 6000 W), TruFiber 12001 (max. 12000 W)
• Maximale Blechstärken (Beispiele): Baustahl / Edelstahl bis 12,7 mm; Aluminium / Messing / Kupfer bis 6 mm
• SmartGate Entladung — Max. Teilegröße: 160 mm x 160 mm; Min. Teilegröße: 30 mm x 30 mm
• SortMaster Speed Entladung — Max. Teilegröße: 2000 mm x 1500 mm; Min. Teilegröße: 90 mm x 60 mm
• Standard-Automatisierungsmodule: SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• Bedienung / Software: TruTops Boost; OPC UA Schnittstellen; Smart View
