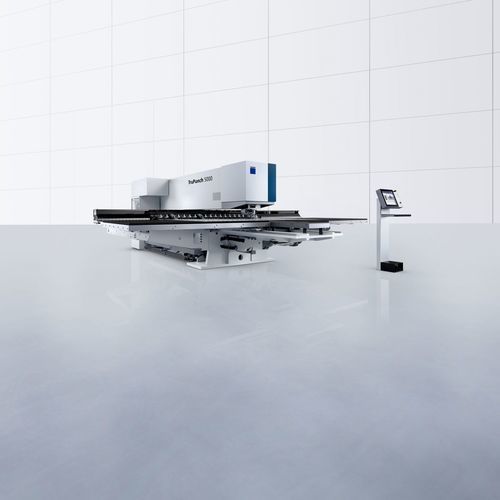

CNC-Stanzmaschine TruPunch 5000

hydraulischfür MetallStanzen

Überblick
Die TruPunch 5000 ist eine leistungsfähige Stanzmaschine für die industrielle Serienfertigung. Sie vereint hohe Hubfolgen, Prozesssicherheit und modulare Automatisierungsoptionen. Spielfreie Antriebe und eine hochdrehende C‑Achse ermöglichen schnelles Gewindeformen und effiziente Bearbeitung komplexer Konturen. Der Hydraulikantrieb erlaubt Stanzen bis zu 1.600 Hüben/min und sehr hohe Signiergeschwindigkeiten; intelligente Automatisierungskomponenten und Smart Functions erhöhen Durchsatz und Prozessstabilität.

Highlights

• Hohe Hubfolge: Stanzen bis zu 1.600 Hübe/min (variantenabhängig) und Signieren bis zu 2.800–3.000 Hübe/min.
• Aktive (absenkbare) Matrize für kratzerarmes Stanzen und Umformen.
• Umfangreiche Automatisierungsoptionen: SheetMaster, SortMaster Box / SortMaster Box Linear, DisposeMaster, ToolMaster Linear.
• Schneller Werkzeugwechsel mit ToolMaster Linear (großer Magazinplatz; bis ca. 90 Werkzeuge möglich).
• Prozesssicherheitsfunktionen: Smart Punch Monitoring, Blechformaterkennung, integriertes Planen, Smart Load, Smart Unload.

Technische Daten (Auszug)
Formate: Groß / Mittel. Breite: 7610 mm / 6540 mm. Tiefe: 8171 mm / 7395 mm. Höhe: 2072 mm / 2072 mm. Stanzen (E = 1 mm): 1350 1/min (Groß) / 1600 1/min (Mittel). Signieren: bis 3000 1/min (Tabellenwerte; Übersicht nennt 2.800–3.000 1/min). Stanzbereich X / Y: 3050 mm / 1550 mm (Groß) ; 2500 mm / 1250 mm (Mittel). Max. Blechstärke: 8 mm. Max. Werkstückgewicht: 280 kg (Groß) / 200 kg (Mittel). Max. Stanzkraft: 220 kN. MultiTool Wechselzeit: 0,3 s. Werkzeuge/Pratzen: 21 / 4 (Groß) ; 18 / 3 (Mittel). Bauteilauswurfgrößen: Klappe 500 x 500 mm; starre Rutsche 80 x 50 mm. Mittlere Leistungsaufnahme: 0,5 kW (Standby) ; 9,5 kW (Produktion).

Anwendungen

• Hochvolumiges Stanzen, Umformen und Signieren komplexer Teile.
• Automatisierte Fertigungszellen mit integriertem Be- und Entladen sowie Sortieren.
• Teile mit kravierendem Bedarf an kratzerfreien Oberflächen oder restgitterfreier Verarbeitung.

Spezifikationen

• Modell: TruPunch 5000
• Hersteller: TRUMPF
• Kategorie: Stanzmaschinen
• Stanzfrequenz: bis zu 1.600 1/min (variantenabhängig)
• Signierfrequenz: bis zu 2.800–3.000 1/min
• Formate: Groß und Mittel (siehe technische Daten)
• Max. Blechstärke: 8 mm
• Max. Stanzkraft: 220 kN
• Werkzeugautomatisierung: ToolMaster Linear
• MultiTool Wechsel: 0,3 s
• Automatisierungsoptionen: SheetMaster, SortMaster Box, SortMaster Box Linear, DisposeMaster, ToolMaster Linear
• Mittlere Leistungsaufnahme (Produktion): 9,5 kW; Standby mit Abschaltautomatik: 0,5 kW
